磁性翻柱（磁翻柱）液位計是根據磁極耦合原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。在此基礎上，不斷擴大其使用范圍，延伸出多種類型的產品，在檢測液位的同時我們賦予它更多的實用功能。

該型號的儀表都有一個容納浮球的腔體（稱為主體管或外殼），它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。

帶有液位變送器（電信號遠傳）的儀表，液位變送部分（電氣部分）的工作原理是利用磁性浮子作用在磁簧開關導致連入回路的電阻數目的變化，進而使得傳感器部分可以發生與液位變化相對應的電阻信號。通過信號轉化器，就可以把電阻信號轉化成4～20mA的電流信號。本液位計的電子元件幾乎沒有電容器、電感等儲能元器件?？梢辕B加HART通訊協議，也可以使用RS485總線通訊。

為了擴大它的使用范圍，還可以根據相關標準及要求增加液位變送裝置，以輸出多種電信號。其中，4～20mA電流信號是比較常用的一種。比如：在監測液位的同時磁控開關信號可用于對液位進行控制或報警；在翻柱液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時，將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。

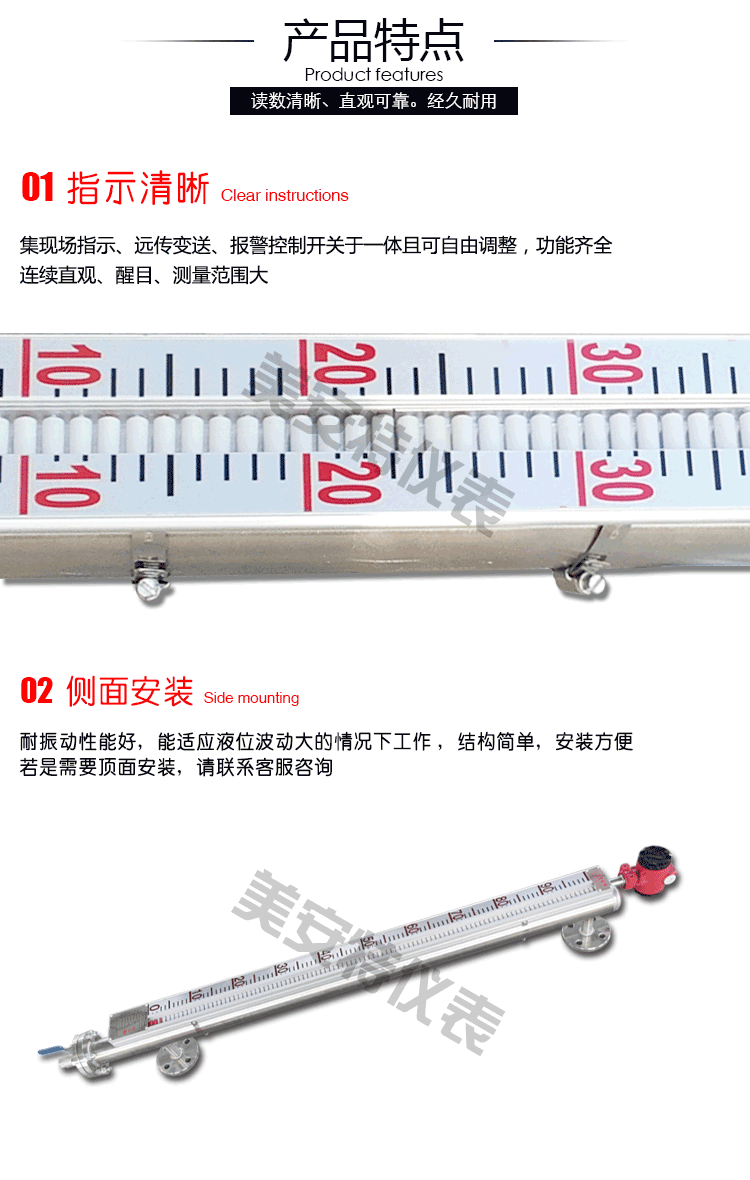

●產品特點

本液位計是在借鑒國內外同類產品的基礎上，積極吸收、揉合眾多產品的優點，通過公司技術人員的精心設計而成的，采用優質磁體和進口電子元件。產品具有：

測量范圍大，讀數直觀清晰；

密封結合面少，不易滲漏,安全可靠；

指示部分與被測介質完全隔離；

易于安裝、維修方便。

●適用范圍：

隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和生產工藝的改進、拓寬本液位計的應用領域及適用范圍。另外，本液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。

本液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制?？梢詮V泛運用于石油加工、市政、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。

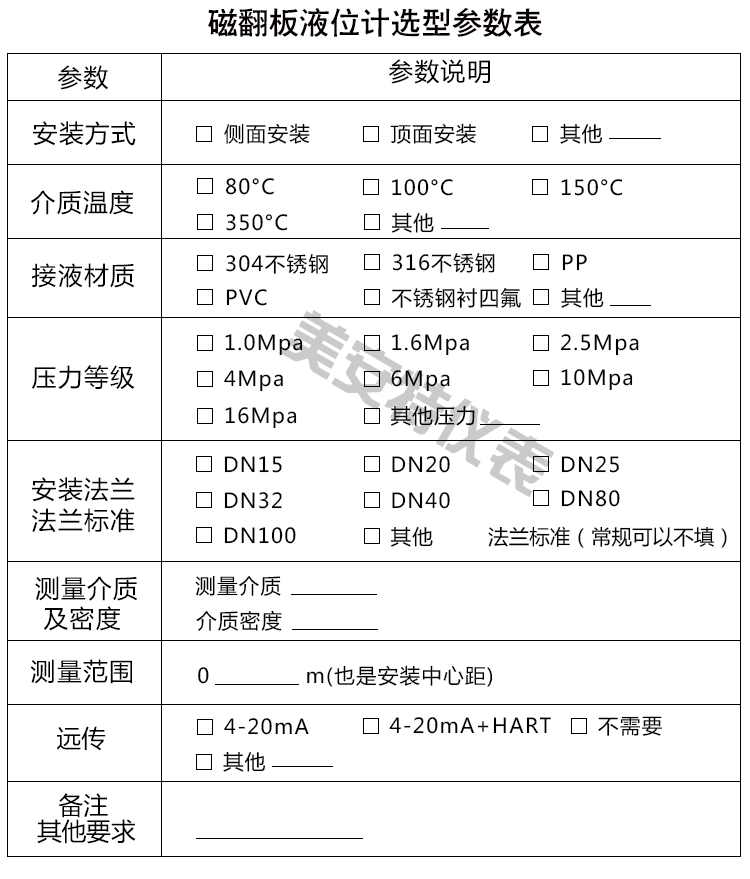

型號與說明


注：例如“TOP-UHZ-2000AE0ACD20主要參數是：介質密度為0.9-1.0 g∕cm3、公稱壓力為常壓10.0MPa、量程為2000mm、主體材質為不銹鋼304、輸出連續電信號的防腐型磁翻柱液位計。

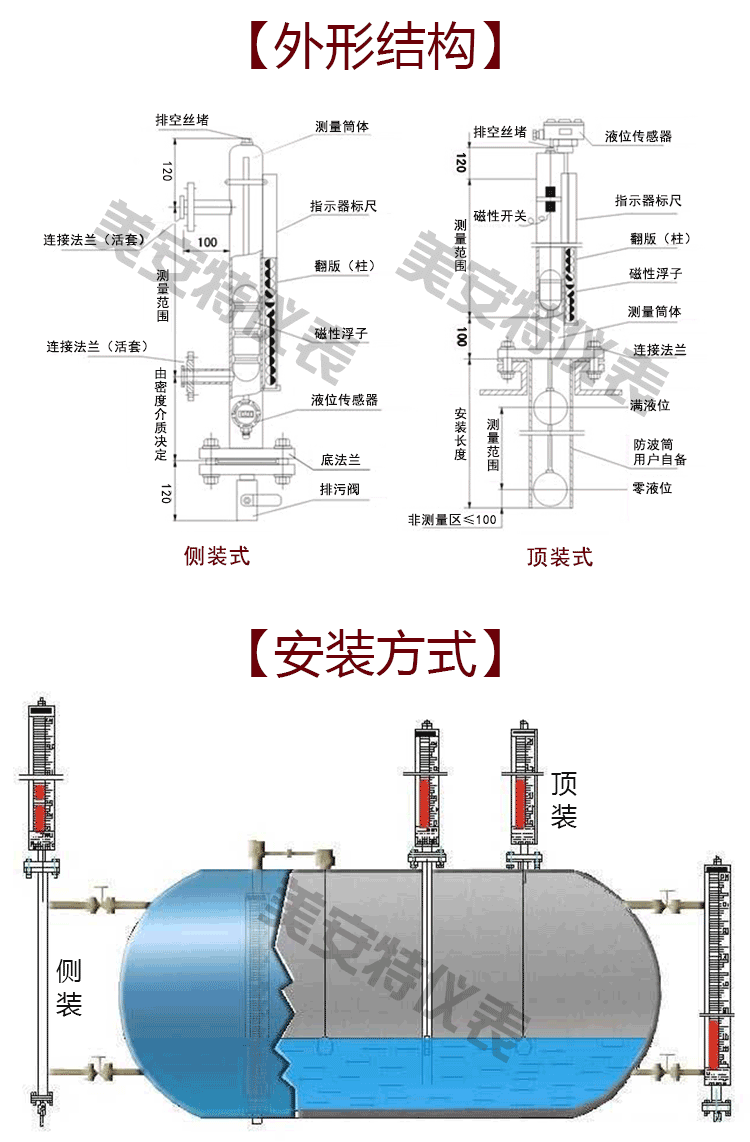

●安裝通用要求

I、如果您需要的液位計連接法蘭與我公司的規格型號不同，或者采用其它標準（我公司液位計的法蘭規格參照HGT20592～20635-2009），請您在訂貨時特別指出，我們可以按照您的實際要求供貨；

II、液位計的測量范圍為兩個連接法蘭的中心距（頂裝型除外），其中下連接法蘭的中心即為儀表指示的零點；

III、您應保證設備上的連接法蘭的端面具有恰當?shù)钠矫娑?、垂直度、中心距，以保證我們的產品的安裝和使用；

IV、浮子室（或者稱為主體管）內應保持清潔而不應有雜質，特別是鐵磁性物質。當介質不清潔時，應增加吸附或過濾裝置，以確保儀表正常工作。

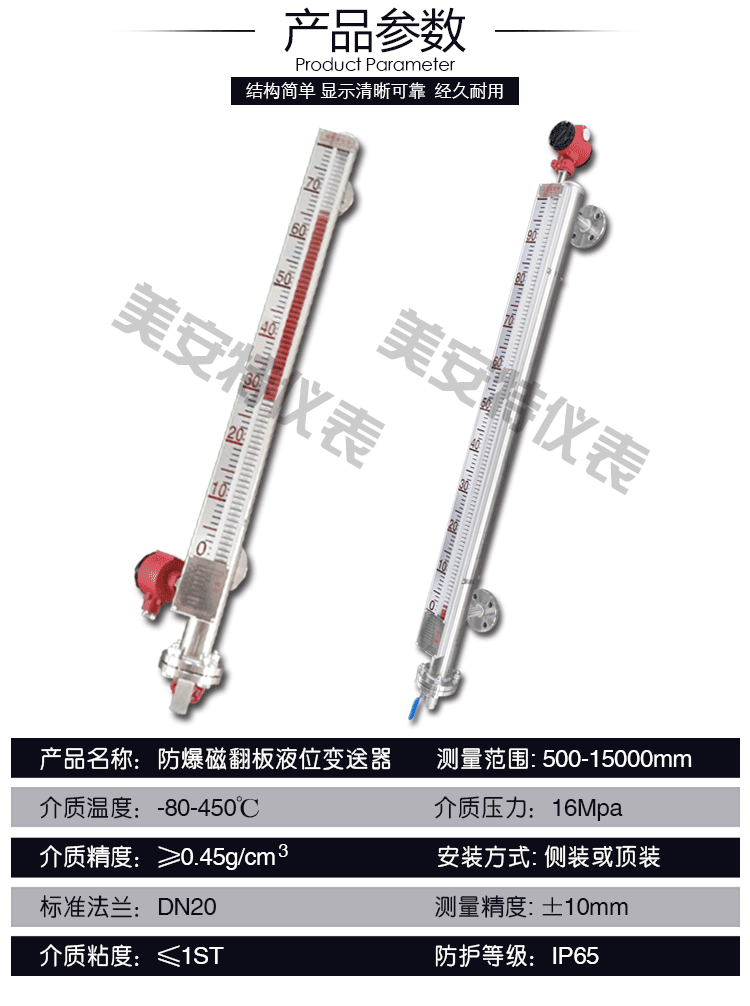

●主要技術參數

正常工作條件：

環境溫度：-20～80℃；

相對濕度：5%～100%（包括直接濕）；

環境壓力：86kPa～108 kPa；

測量范圍：0～12 m（可選）；

顯示精度：±10 mm；

介質壓力：25.0 MPa及以下（可選）；

介質溫度：-40～450℃（類型可選）；

介質密度：≥.0.5g/cm3；

介質粘度： ≤0.05Pa·S；

接液材質：不銹鋼、PVC、Ti等；

連接方式：法蘭、螺紋（按用戶所需）；

報警開關

觸點容量：AC220V  0.5A

或DC24V  0.8A；

開關類型：無源 干接點；

開關形式：常開、常閉、自保持；

電氣壽命：＞10萬次（和控制功率有關）；

極限負載電流：3A（部分型號）；

zui大接觸電阻：150mΩ。

變送輸出模塊

輸出信號：4～20mA/ HART / RS485；

負載電阻：500Ω（在24VDC供電時）；

供電電源：DC24V、50mA；

環境溫度：-40～60℃；
