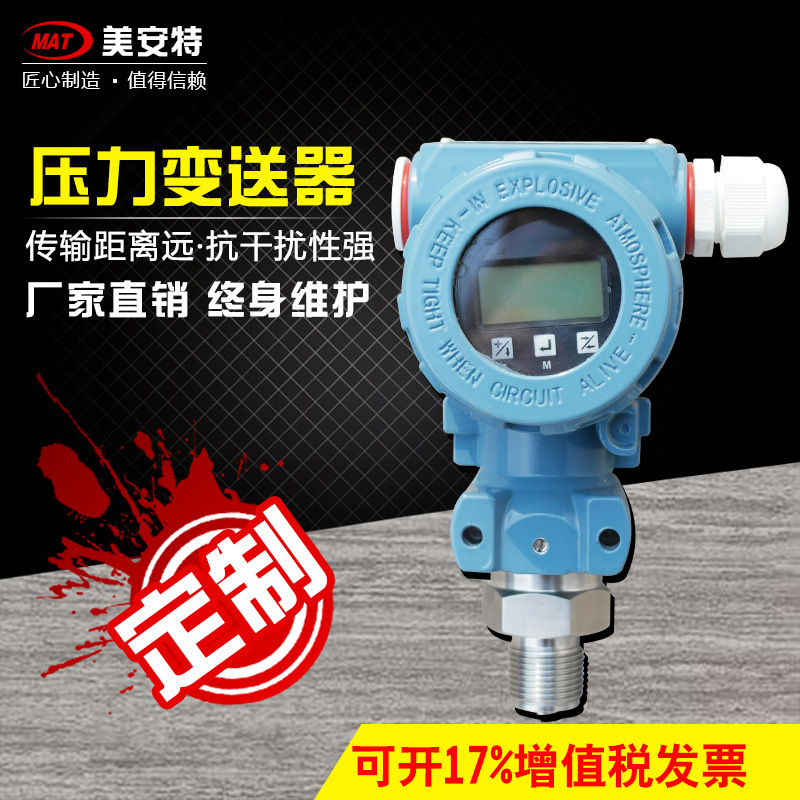

高精度單晶硅壓力/差壓變送器 用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4-20mA HART電流信號輸出，也可與BST9900、HART375或BST Modem相互通信，通過他們進行參數設定、過程控制。
工作原理
     傳感器模塊采用全焊接技術，內部擁有一個整體化的過載膜片，一個壓力傳感器和一個溫度傳感器。溫度傳感器作為溫度補償?shù)膮⒖贾怠毫鞲衅鞯恼龎簜?cè)與傳感器膜盒的高壓腔相連，傳感器的負壓側與傳感器膜盒的低壓腔相連，壓力通過隔離膜片和填充液，傳遞給傳感器內的硅芯片，使壓力傳感器的芯片的阻值發生變化，從而導致檢測系統輸出電壓變化。該輸出電壓與壓力變化成正比，再由適配單元和放大器轉化成一標準化信號輸出。
高精度單晶硅壓力/差壓變送器優勢
單晶硅技術壓力傳感器
雙膜片過載防護結構

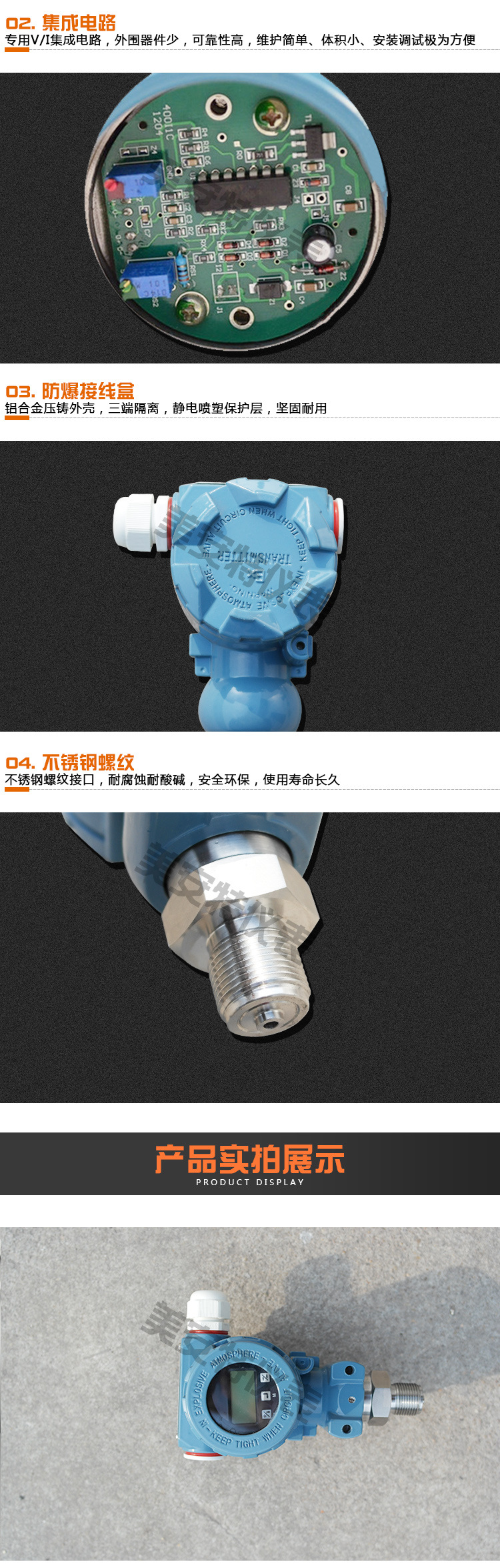

集成電路與表面封裝技術的信號變送模塊

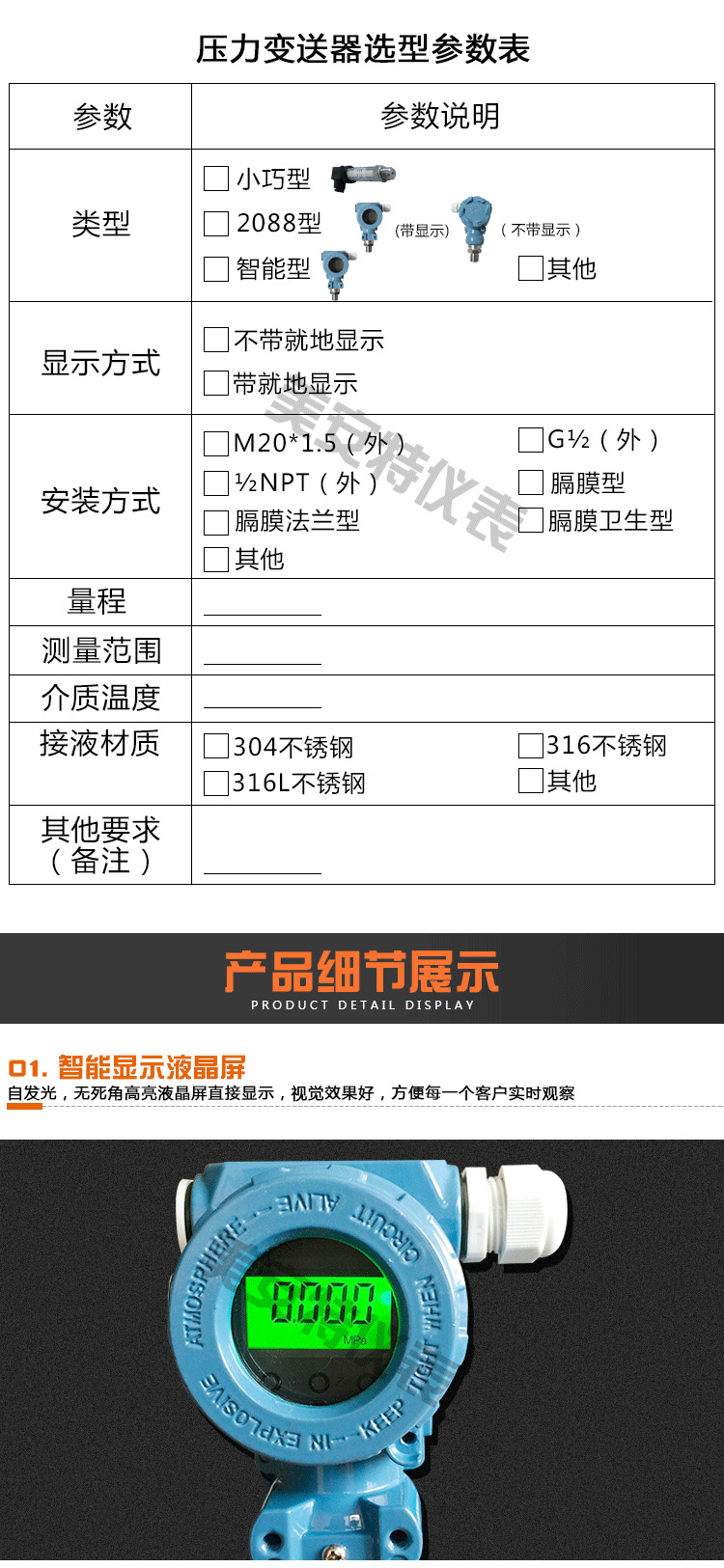

顯示模塊可355°旋轉
殼體外隔離磁感應三按鍵參數設置
耐瞬變電壓保護端子模塊

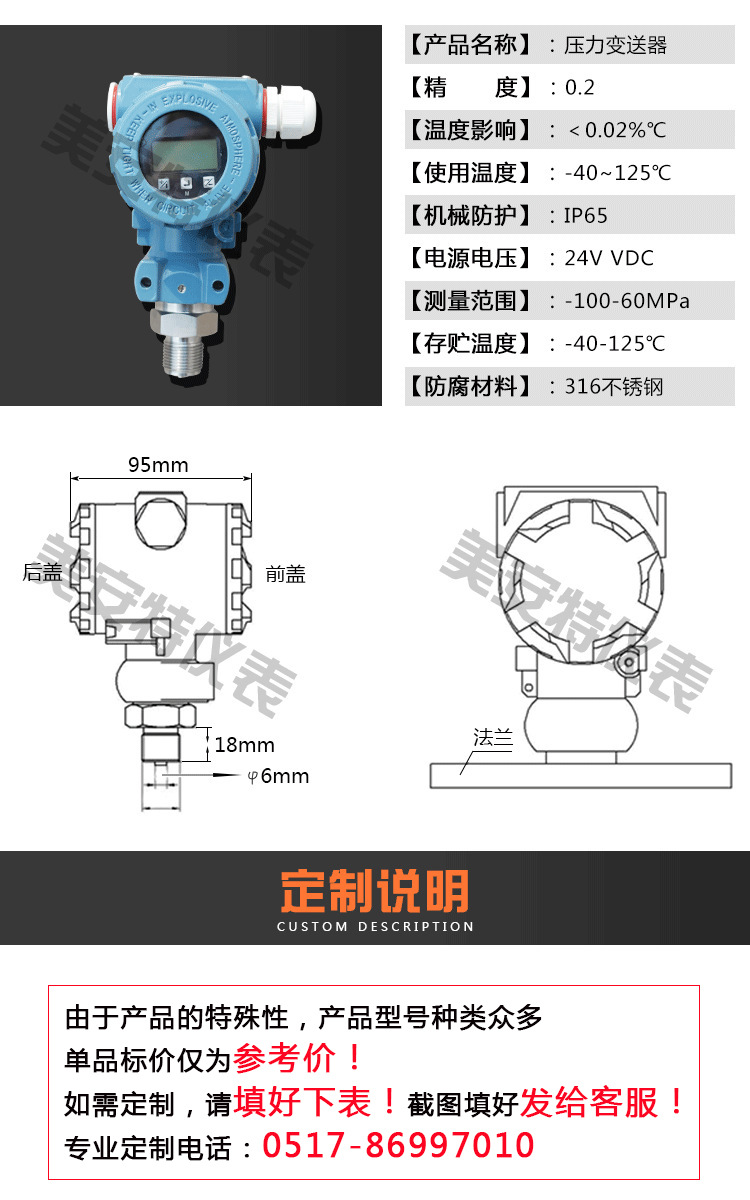

規格參數
通信線路條件 :
線路長度：最長2km（0.75~1.25mm2 控制儀表用電纜,超過1km 時使用雙絞電纜）
負載電阻：250~600Ω（DC 24V, 包含電纜電阻 )
負載電容：0.55mF 以下
負載電感：3.3mH 以下
動力線的間隔：15cm 以上（請避免平行配線）
飽和電流：上限: 20.8mA 下限 : 3.8mA
報警電流：上限: 22.8mA 下限: 3.6mA（模式可設置）
調整功能：零點、滿量程點可從通過外殼頂部三按鍵進行帶就地調整或者可利用組態 軟件進行遠程調整
零點遷移：可在最大量程的 -20％~+20％的范圍內遷移
環境溫度：-40~+85℃（充灌氟油時：-10~+60℃）
貯存溫度：-40~+90℃
EMC適用標準：EN1326-1：2006
靜壓影響：±0.05％量程 /10MPa
過壓影響：±0.05％量程上限 /16MPa
年穩定性：±0.05％量程上限
電源影響：±0.005％ /1V
安裝位置影響： 與膜片面平行方向的安裝位置變化不會 造成零漂影響，若安裝位置與膜片面超 過 90°的變化，在 0.4kPa 范圍內的零 漂可通過調零校正
響應時間：90ms
阻尼：時間常數可在 0~99.9 秒內調整
濾波常數：可在 0~160uA 內調整
自穩系數：可在 0~2% 內調整
接液部材質：SUS316L不銹鋼
接液密封圈：氟橡膠，橡膠
變送器外殼：低銅鋁壓鑄件 + 聚氨酯涂裝
變送器外殼蓋：鋁壓鑄件 + 聚氨酯涂裝
密封等級：IP67
銘牌: SUS304
填充油: 硅油，氟油（可選）
重量：約 2 . 2 ~ 2 . 7 kg（ 本體）
電纜引入口： M20×1.5
外部端子：M 3 螺釘
過程連接口：1/4"-14NPT
安裝方法：在 50mm(2-inch) 管道上用U型螺栓安裝，或者安裝于墻面（根據 型號規格）

美安特專業生產單晶硅壓力變送器，單晶硅壓力變送器廠家價格，MAT高精度單晶硅壓力變送器采用單晶硅技術壓力傳感器，單晶硅壓力傳感器位于金屬本體頂部，遠離介質接觸面，實現機械隔離和熱隔離，玻璃燒結一體的傳感器引線與金屬基體的高強度電氣絕緣，提高了電子線路的靈活性能與耐瞬變電壓保護的能力。
