差壓式流量計

差壓式流量計的概述

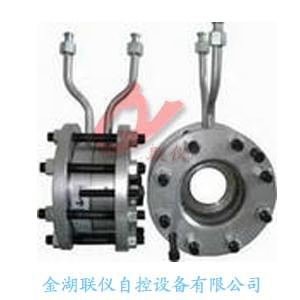

孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成，廣泛應用于氣體、蒸汽和液體的流量測量。差壓式流量計由一次裝置(檢測件)和二次裝置(差壓轉換和流量顯示儀表)組成。LY-LG差壓式流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，聯儀自控專業生產差壓式流量計,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量,是專業的差壓式流量計廠家,歡迎咨詢差壓式流量計價格

差壓式流量計按其檢測件的作用原理可分為節流式、動壓頭式、水力阻力式、離心式、動壓增益式和射流式等幾大類，其中以節流式和動壓頭式應用最為廣泛

差壓式流量計的適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級

差壓式流量計的產品選型

型號	說 明
LY-LG	節流裝置（差壓式流量計）
	代號	按其結構特征的兩大基本分類
	K	孔板
	P	噴嘴等
		代號	公稱壓力（105Pa）
		2.5	2.5
		10	10
		16	16
		25	25
		64	64
		100	100
		200	200
			代號	口徑
			15～1200	15～1200mm
				代號	按其結構形式細分
				H	標準孔板(環室)
				Y	標準孔板(法蘭)
				K	標準孔板(鉆孔)
				I	ISA 1932噴嘴
				L	長徑噴嘴
				W	文丘利噴嘴
				G	經典文丘利管
				S	雙重孔板
				Q	圓缺孔板
				Z	錐形入口孔板
				R	1/4圓孔板
				P	偏心孔板

結束語：節流式差壓式流量計的檢測件按其標準化程度分為標準型和非標準型兩大類，所謂標準節流裝置是指按照標準文件設計、制造、安裝和使用，無需經實流校準既可確定其流量值并估算流量測量誤差，非標準節流裝置是成熟程度較差，尚未列入標準文件中的檢測件。
