淺談差壓式流量計原理

本文來源：金湖聯儀自控設備有限公司  發布時間2011-04-02  投稿jhlianyi@163.com

摘要：差壓的大小和氣體流量有確定的數值關系，即流量大時，差壓就大，流量小時，差壓就小。流量與差壓的平方根成正比。

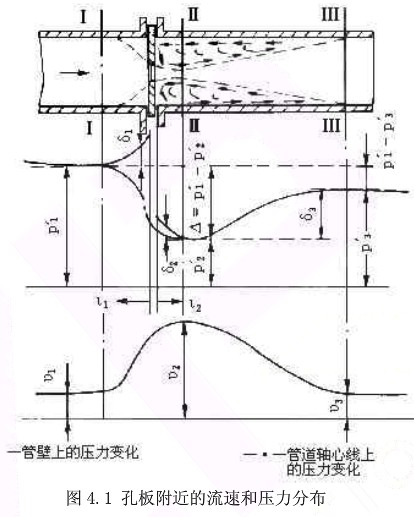

在氣體的流動管道上裝有一個節流裝置，其內裝有一個孔板，中心開有一個圓孔，其孔徑比管道內徑小，在孔板前燃?xì)夥�(wěn)定的向前流動，氣體流過孔板時由于孔徑變小，截面積收縮，使穩定流動狀態被打亂，因而流速將發生變化，速度加快，氣體的靜壓隨之降低，于是在孔板前后產生壓力降落，即差壓（孔板前截面大的地方壓力大，通過孔板截面小的地方壓力�。�。差壓的大小和氣體流量有確定的數值關系，即流量大時，差壓就大，流量小時，差壓就小。流量與差壓的平方根成正比。 　　

差壓式流量計是根據安裝于管道中流量檢測件產生的差壓,已知的流體條件和檢測件與管道的幾何尺寸來計算流量的儀表。

2、2流量方程

式中 q_m--質量流量，kg/s;
　　 q_v--體積流量，m³/s;
　　

C--流出系數；
　　 ε--可膨脹性系數；
　　 β--直徑比，β=d/D;
　　 d--工作條件下節流件的孔徑，m；
　　 D--工作條件下上游管道內徑，m；
　　 △P--差壓，Pa；
　　 ρl--上游流體密度，kg/m³。

結束語：差壓式流量計憑借此原理得到的應用領域非常廣泛：有流體方面、單相、混相、兩相、潔凈、臟污等，應該指出，節流式差壓流量計的關鍵部分--節流裝置目前已發展到幾十種，但是只有極少品種成為標準節流裝置，阻礙非標準型晉升為標準型的原因是試驗研究的人力物力的限制，按照傳統試驗研究方法要使一種類型節流裝置成為標準節流裝置一般要經過極漫長的過程。近年科學技術的進步，這種局面正在發生變化，先進的試驗研究方法，如計算機仿真技術、計算可視化技術等的應用可以加速試驗研究的進程，相信今后會有更多類型節流裝置晉升為標準型，它將使節流式差壓流量計更大擴展其使用范圍。
