【資料】旋進旋渦流量計檢定規程

旋進旋渦流量計檢定

【1、檢定方法】
   對旋進旋渦流量計檢定要求應對流量計的儀表系數、溫度和壓力示值三者的基本誤差和重復性分別進行標定，然后根據誤差理論估算出流量計的系統總不確定度。

【2、檢定條件】
1、流量標準裝置的要求
    (1)流量標準裝置及其輔助測量儀表均應有合格的檢定證書。
    (2)裝置的準確度等級應優于0.5級。
    (3)每次測量時間應不少于裝置元件的最短測量時間，且應保證一次檢定中流量計輸出的脈沖數的相對誤差絕對值不大于被檢表重復性的三分之一。
    (4)需要測量流經流量計的流體溫度.應在流量計下游側5D處安裝溫度計，所用溫度計的測量誤差對檢定結果造成的影響應小于流量計基本誤差的五分之一。
    (5)需要測量流經流量計的流體壓力時，在流量計上游側IOD處安裝壓力計.所用壓力計的側量誤差對檢定結果造成的影響應小于流量計基本誤差的五分之一。

2、溫度檢定裝置
    (1)溫度標準裝置及其輔助側量儀表均應有合格的檢定證書。
    (2)裝置的準確度等級應優于0.1級。
    (3)溫度低于100℃的檢定裝置建議采用恒溫水槽，高于100℃的檢定裝置采用恒溫油槽。
    (4)標準溫度計可為水銀溫度計，分辨率不低于0.1°C，精度不低于0.1級。

3、壓力檢定裝置
    (1)壓力檢定裝置及其輔助測量儀表應有合格證和檢定證書。
    (2)壓力檢定裝置可為相應量程的活塞式或其他形式的壓力檢定裝置.
    (3)檢定裝置的準確度應不低于0.05級。

4、檢定用介質
    (1)檢定用介質可為干空氣或天然氣。
    (2)對準確度不低于1.5級的流量計，在每個流量點的每一次檢定過程中.檢定用氣體沮度的變化應不大于0.5°c ;對準確度低于1.5級的流量計，在每個流量點的每一次檢定過程中，檢定用氣體溫度的變化應不大于2.0°C,


5、環境條件的要求
    (1)大氣溫度一般應為5一35% ；大氣濕度一般應為45%-85%;大氣壓力一般應為86-106 KPa,
    (2)外界磁場應小到對流量計的影響可以忽略不計。
    (3)機械振動應小到對流量計的影響可以忽略不什。

【檢定項目與檢定步驟【
1、流量傳感器儀表系致K的檢定
    (1)將流量計安裝在流量檢定裝置上，并使流量在其流量上限的70%~100%范圍內，至少運行5min后，方可進行下面的示值檢定。
    (2)按流里計的流量范圍選擇: Qvmin，0.07Qvmax，0.15Qvmax，0.25Qvmax，0.4Qvmax，0.7Qvmax和Qvmax七個流里檢側點進行檢定.當后六個檢定點流且小于Qvmax時，此檢定點可不計。
    (3)在每個檢定點的每次檢定過程中，檢定流里與上條款規定的該點流最相比.其偏離應不超過士5%。
    (4)每個檢定點至少檢定3次以上。
    (5)當每一次檢定中流量計脈沖汁數的相對誤差絕對值大于被檢流量計重復性的五分之一時，此檢定點至少應檢定6次。

（6）檢定過程中每調一個流量點，應待壓力、溫度、流量穩定后方可進行檢定。
（7）再每次檢定中，除讀取并記錄脈沖計數器示值和檢定時間外，還應根據需要測量并記錄流體溫度、表前壓力、流量計取壓孔處的壓力盒大氣壓力等。

2、流量計壓力示值的檢定。
（1）將流量計上的壓力傳感器拆下，并按照要求將其安裝在壓力檢定裝置的接口座上，在下述壓力檢定點下通電運行5min后方可進行檢定。
（2）按流量計壓力檢測范圍選擇：Pmin，0.25Pmax，0.5Pmax，0.75Pmax，Pmax五個壓力測量點。每個壓力測量點的實際壓力不得超過規定值±5%
    (3)按照規定的壓力點進行由高至低和由低至高的雙行程檢臉.且在每個點應觀察2min，
并記錄三個顯示值，記錄時應記錄最大、最小和中間值。

3、流量計溫度示值的檢定
    (1)將流量計的溫度傳感器拆下并置入恒溫箱中.在下述的每個溫度點下通電20 min后進行檢定。
    (2)按流量計的溫度范圍選擇Tmin,0.25Tmax，0.5Tmax,0.75Tmax ,Tmax五個溫度側量點，每個溫度測量點的實際溫度不得超過規定值的土5%。
    (3)每個溫度檢定點應至少記錄三個顯示值.記錄時應記錄最大、最小和中間值。

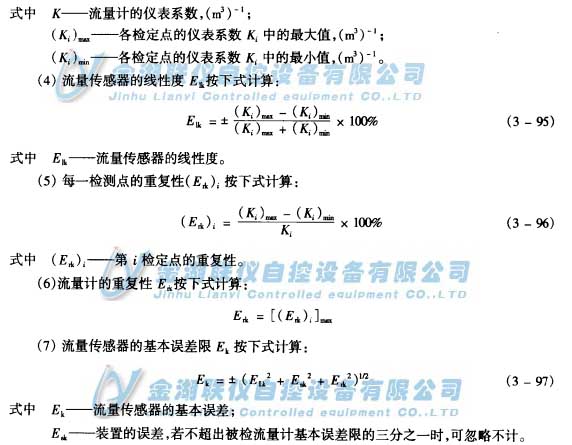

    4)流量傳感器儀表系數K,線性度、重復性和基本誤差的計算

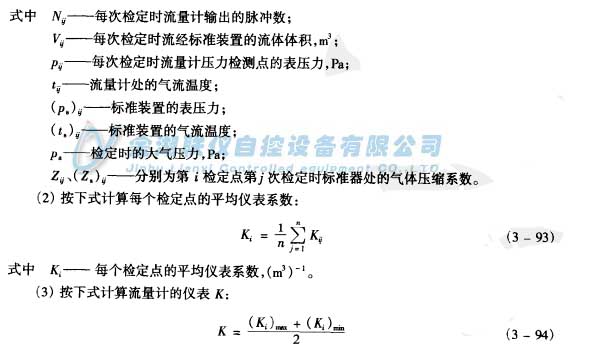

    (1)按下面公式計算每個檢定點每次的系致:
