【資料】旋進旋渦流量計原理結構圖和計算機原理圖

【前言】在測量天然氣的時候，由于氣體的密度受溫度壓力參數的影響較大，一般在常溫附近，溫度每變化10°C密度變化約為3%,而在常壓附近，壓力每變化0.01MPa密度變化約為9%。因而要準確測量天然氣的體積流量，就必須同時跟蹤測量天然氣的工況壓力盒溫度，從而將不同工況下的氣體題記流量轉變?yōu)闃藴薁顟B(tài)下的體積流量。旋進旋渦流量計就是基于這一要求，在早期的旋進旋渦流量計的基礎上開發研制的一種流量儀表。它集溫度、壓力變送器、流量計算機、即地顯示與一體，具有測量范圍較寬，線性誤差和重復性誤差較小，可使用電池供電等優點。

【旋進旋渦流量計結構】

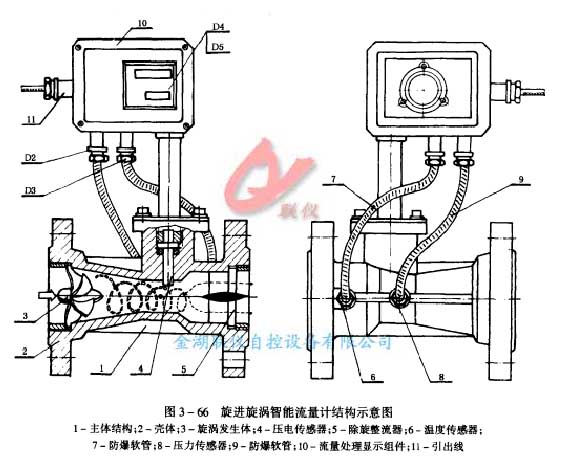

    智能旋進旋渦流量計計的結構如圖3一66所示。它主要由四大部件組成，即由流量傳感器(亦稱主體結構》、溫度傳感器、壓力傳感器、流流量計算處理顯示組成。其中流量傳感器由流量計殼體、旋渦發生體、壓電傳感器、除旋整流器組成。

【智能旋進旋渦流量計測量原理】
    進人旋進旋鍋智能流量計的氣體，在旋渦發生體的作用下，產生旋渦流.旋禍流在文丘里管中旋進.到達收縮段突然節流，使旋渦加速;當旋鍋流突然進人擴散段后，由于壓力的變化.使旋渦流逆著前進方向運動:在進動區城內該信號頻率與流量大小成正比。很據這一原理，采取通過流量傳感器的壓電傳感器檢側出這一頻率信號.并與固定在流量計殼體上的溫度傳感器和壓力傳感器檢測出的溫度、壓力信號一并送人流量計算機中進行處理，最終顯示出被側流量在標準狀態下〔t =20°C， pa=101.325 kPa)的體積流量。

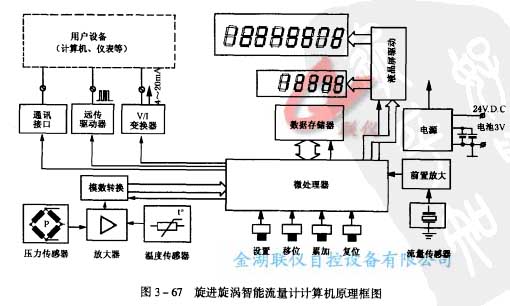

智能旋進旋渦流量計計算機原理圖見圖3一67,
