【分享】渦輪流量計的結構及其工作原理

【概述】氣體渦輪流量計是一種速度式儀表，它具有精度高，復現性好，結構簡單，運動部件少，耐壓高，溫度范圍寬，壓力損失小，量程比大，維修方便，重量輕，體積小等優點，故在油田天然氣計量被廣泛采用。但是并不代表其他流量計也沒有這些優點中的一些優點。
【渦輪流量計的結構及其工作原理】
渦輪流量計按現實方式的不同可分為就地顯示式和電遠傳式兩種。

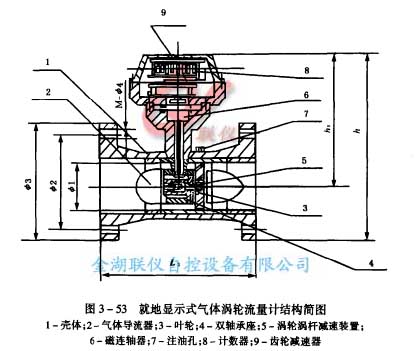

1、就地式渦輪流量計結構簡圖

    其工作原理是:在充體中放工一軸流式葉輪，當氣體流經流量計時，驅動葉輪旋轉.其轉速與流量成正比，葉輪轉動通過機械傳動傳送到計數器上，計數器把葉輪轉速器累計成對應的氣體體積流量直接顯示出來。由于就地顯示儀表具有關聯設備少，不需要電源等.故特別適用于計量點分散.而且只需要計量氣體的累積流量的場合。此種類型的流量儀表在油田天然氣計量中使用較多。

【2、電遠傳式氣體渦輪流量計】
下面為電遠傳式氣體渦輪流量計的組成方塊圖，圖3-55為電遠傳式渦輪流量變送器的結構圖

渦輪——磁電轉換——前置放大——顯示儀表

電遠傳式氣體渦輪流量計由渦輪變送器和顯示儀表組成。

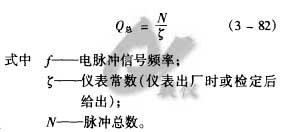

工作原理：當氣體以一定的速度流過渦輪流量變送器時，斜葉輪受力而旋轉，其轉速與氣體速度成正比，斜葉輪的轉動，周期性地改變磁電轉換器的磁阻值，使感應線圈中的磁通發生周期性的變化，產生周期性的感應電勢，即電脈沖信號，經放大后，送至二次儀表進行顯示或累計。在測量范圍內，葉輪的轉速可以看成是與流量成正比，所以測得脈沖信號的頻率f和某段時間內的脈沖總數N后，分別除以儀表常數 （次/米3）便可求得瞬時流量Q瞬 和累積流量Q總
