壓力變送器工作可靠性能穩定運用中故障分析

　　壓力變送器的作用是測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4～20mADC信號輸出以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

　　壓力變送器主要由測壓元件傳感器（也稱作壓力傳感器）、測量電路和過程連接件三部分組成。具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等特點，能在各種正負壓力測量中得到廣泛應用。采用進口擴散硅或芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。

　　特點：

　　1）使用被測介質廣泛，可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物，具有一定的防腐能力。

　　2）高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。

　　3）體積小、重量輕、安裝、調試、使用方便

　　4）不銹鋼全封閉外殼，防水好。

　　5）壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。

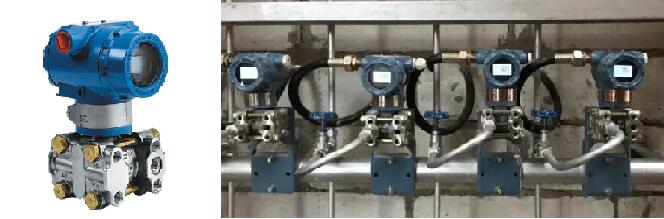

　　但是客戶在運用時壓力變送器在現場安裝時有關壓力、差壓變送器反映出工藝參數不正確的現象很多：導致有導壓管堵塞的問題，有節流裝置、冷凝罐、導壓管安裝不規范的問題，有電磁干擾的問題、還有維護問題等等。

　　因我廠的許多流量、液位、壓力都參與了自動控制，有一些壓力、差壓還參與了停機控制，若測量精度不高，不僅影響了自動控制的準確性。還會影響生產的穩定性。這都對我們的儀表計量準確性和穩定性提出了更高的要求。

　　下面江蘇美安特自動化儀表有限公司作為一家生產型壓力變送器廠家為用戶分析在使用中遇到的一些主要問題及原因：

　　一、 安裝問題

　　在蒸汽流量測量中，蒸汽主要涉及兩種，一種為外供蒸汽，一種為鍋爐的過熱蒸汽。外供蒸汽是經過減溫減壓后的蒸汽，溫度不高，且摻有大量水分，且需時用時不用，時刻根據用戶的要求改變蒸汽流量。在實際的流量測量過程中有時流量偏大有時流量偏小，非常不穩定，經常需要進行排污，每次排污后變送器的測量又準確了，但蒸汽管道的排污次數多了，又容易導致導壓管上各個接點漏汽。在測量過熱蒸汽的使用中，發現最大的問題就是有時停機，重新開機后流量就會發生偏差，導致失準，且有時停下來后仍有少許流量顯示。一般變送器安裝位置低于測量管道。但在實際的安裝中，外供蒸汽流量的凝結罐與變送器都高于測量管道，且從節流裝置接出來的向下敷設至少1米的導壓管路也太短。鍋爐的過熱蒸汽流量也存在著凝結罐與測量管道的高度不一致問題，導致凝結水的高度不平衡，引起了靜壓差。

　　二、 導壓管堵塞問題

　　在壓力測量中，有時指示的壓力不隨工況而變化。打開排污閥后只有少量的污水后就沒水流出，這是由于水質或壓縮空氣中會帶有少量的浮塵，隨著水流而進入導壓管沉淀。日積月累的運行，導壓管的管壁會腐蝕積垢，出現堵塞現象。

　　三、 變送器設備本身故障問題

　　在潤滑油壓力的測量中，由于潤滑油壓力信號參與停機聯鎖控制。潤滑油壓力變送器測量所得的信號傳輸給計算機，一方面進行顯示，另一方面此信號還通過程序比較，當壓力低于0.06MPa時，發出缺油停機信號停機。1#機曾發生潤滑油壓力突然降低引發跳機事故，損失巨大。從潤滑油壓力信號趨勢圖上看到壓力是瞬時直線下降而導致跳機的，檢查變送器后發現變送器的內部模塊損壞。雖然我們每年都對變送器進行定期的校驗，檢定合格后用于生產。由于變送器經過幾年的運行后，其精度、靈敏度、穩定性等性能指標都會逐漸降低，內部的膜片、集成塊也會損壞發生故障。

　　四、 存在干擾問題

　　在空壓機排氣壓力的測量中，排氣壓力信號的波動較大。校驗變送器后符合精度要求，排除變送器本身的故障；檢查導壓管及接頭也沒有破損、漏氣，信號電纜的連接處接觸良好。但電纜的走向是通過高配室旁邊的電纜橋架引入控制室的。周圍存在著大量的電磁干擾。

　　壓力變送器產品主要優點：

　　1、壓力變送器具有工作可靠、性能穩定、專用V/I集成電路，外圍器件少，可靠性高，維護簡單、輕松，體積小、重量輕，安裝調試極為方便。

　　2、鋁合金壓鑄外殼，三端隔離，靜電噴塑保護層，堅固耐用。4-20mADC二線制信號傳送，抗干擾能力強，傳輸距離遠。LED、LCD、指針三種指示表頭，現場讀數十分方便�？捎糜跍y量粘稠、結晶和腐蝕性介質。

　　3、高準確度，高穩定性。除進口原裝傳感器已用激光修正外，對整機在使用溫度范圍內的，綜合性溫度漂移、非線性進行精細補償。
