電磁流量計如何有技巧的快速安裝測量

　　電磁流量計隨著電子技術的發展而迅速發展起來的新型流量測量?jī)x表。

　　電磁流量計是應用電磁感應原理，根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。

　　電磁流量計工作原理是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。最大流量與最小流量的比值一般為20：1以上，適用的工業管徑范圍寬，最大可達3m，輸出信號和被測流量成線性，精確度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。

　　那么如何快速有技巧的安裝電磁流量計，下面美安特為您總結出實踐經驗。

　　一、傳感器的安裝

　　1.測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；

　　2.盡可能避免測量管內變成負壓；

　　3.避免附近有大電機、大變壓器等，以免引起電磁場干擾；

　　4.盡可能避開周圍環境有高濃度腐蝕性氣體；

　　5.盡可能避免受陽光直照；

　　二、安裝直管段的要求

　　首先注意傳感器本身不能作為荷重支撐點，它不能支撐比鄰的工作管道，應有夾持它的管道承重。為獲得正常測量精確度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分其它流量?jī)x表相比要求較低。90º彎頭、T形管、同心異徑管、全開閘閥后要離傳感器進口端法蘭連接面5倍直徑（5D）長度的直管段，不同開度的閥則需要10D；下游直管段為（2～3）D；但要防止蝶閥閥片伸入到傳感器測量管內。各標準或檢定規程所提出上下游直管段長度亦不一致，匯集如表2所示，要求比通常要求高。這是由于為保證達到當前0.5級精度儀表的要求。

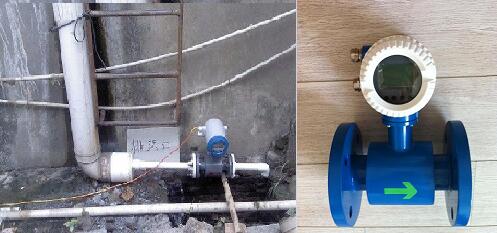

　　三、安裝位置和流動方向

　　測量電極的軸線必須近似于水平方向；

　　測量管道內必須完全充滿液體；

　　流量計的前方最少要有5xD(D為流量計內徑)長度的直管段，后方最少要有3xD(D為流量計內徑)長度的直管段；

　　為方便安裝和拆卸，可在流量計后加裝管道伸縮節。流體的流動方向和流量計的箭頭方向一致；

　　管道內要有真空會損壞流量計的內襯，需特別注意；

　　在流量計附近應無強電磁場；

　　在流量計附近應有充裕的空間，以便安裝和維護；

　　若測量管道有振動，在流量計的兩邊應有固定的支座；

　　測量不同介質的混合液體時混合點與流量計之間的距離最少要有30×D(D為流量計內徑)長度；

　　智能電磁流量計采用帶背光寬溫點陣型液晶顯示器，所有顯示都是中文，功能多而實用，特別方便使用者操作，減少不必要的麻煩和錯誤，交貨快，成本低，維修方便。在計量精度，功能，可靠性以及使用壽命上有非常大區別。我司生產的電磁流量計從傳感器到轉換器的每一個細節我們都非常仔細，從設計，選材，工藝，生產，測試等每一個環節我們都非常講究，自行設計定制國內目前最先進的專用與電磁流量計的生產流水線，切實保證產品的長期質量。

　　電磁流量計用來測量自來水、鋼鐵、石油、化工、電力、工業、水利等部門的導電流體流量，亦可測量酸、堿、鹽等腐蝕性導電液體。
