溫度測量?jī)x表中熱電偶與熱電阻應注意哪些事項

　　目前，儀器儀表行業以智能化產業迅猛發展，日益成為測量界的主要趨勢。儀器儀表行業作為制造業中一個重要的組成部分，為傳統生產廠家指明了方向，提供了便捷科技化。

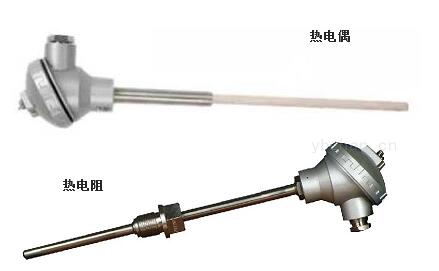

　　那么儀表行業中溫度測量中熱電偶、熱電阻的區別?

　　熱電偶與熱電阻均屬于溫度測量中的接觸式測溫，盡管其作用相同都是測量物體的溫度，但是他們的原理與特點卻不盡相同。

　　熱電偶是溫度測量中應用最廣泛的溫度器件，他的主要特點就是測量范圍寬，性能比較穩定，同時結構簡單，動態響應好，更能夠遠傳4-20mA電信號，便于自動控制和集中控制。熱電偶的測溫原理是基于熱電效應。將兩種不同的導體或半導體連接成閉合回路，當兩個接點處的溫度不同時，回路中將產生熱電勢，這種現象稱為熱電效應，又稱為塞貝克效應。閉合回路中產生的熱電勢有兩種電勢組成:溫差電勢和接觸電勢。

　　溫差電勢是指同一導體的兩端因溫度不同而產生的電勢，不同的導體具有不同的電子密度，所以他們產生的電勢也不相同，而接觸電勢顧名思義就是指兩種不同的導體相接觸時，因?yàn)樗麄兊碾娮用芏炔煌�所以產生一定的電子擴散，當他們達到一定的平衡后所形成的電勢，接觸電勢的大小取決于兩種不同導體的材料性質以及他們接觸點的溫度。目前國際上應用的熱電偶具有一個標準規范，國際上規定熱電偶分為八個不同的分度，分別為B，R，S，K，N，E，J和T，其測量溫度的最低可測零下270攝氏度，最高可達1800攝氏度，其中B，R，S屬于鉑系列的熱電偶，由于鉑屬于貴重金屬，所以他們又被稱為貴金屬熱電偶而剩下的幾個則稱為廉價金屬熱電偶。

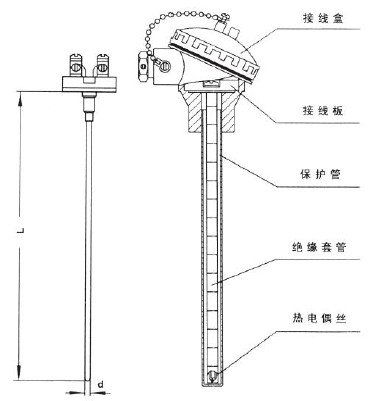

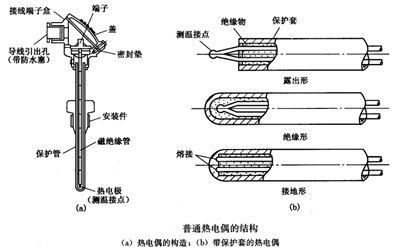

　　熱電偶的結構有兩種，普通型和鎧裝型。普通性熱電偶一般由熱電極，絕緣管，保護套管和接線盒等部分組成，而鎧裝型熱電偶則是將熱電偶絲，絕緣材料和金屬保護套管三者組合裝配后，經過拉伸加工而成的一種堅實的組合體。

　　熱電偶的電信號需要一種特殊的導線來進行傳遞，這種導線我們稱為補償導線。不同的熱電偶需要不同的補償導線，其主要作用就是與熱電偶連接，使熱電偶的參比端遠離電源，從而使參比端溫度穩定。補償導線又分為補償型和延長型兩種，延長導線的化學成分與被補償?shù)臒犭娕枷嗤�，但是�?shí)際中，延長型的導線也并不是用和熱電偶相同材質的金屬，一般采用和熱電偶具有相同電子密度的導線代替。補償導線的與熱電偶的連線一般都是很明了，熱電偶的正極連接補償導線的紅色線，而負極則連接剩下的顏色。一般的補償導線的材質大部分都采用銅鎳合金。

　　熱電阻雖然在工業中應用也比較廣泛，但是由于他的測溫范圍使他的應用受到了一定的限制，熱電阻的測溫原理是基于導體或半導體的電阻值隨著溫度的變化而變化的特性。其優點也很多，也可以遠傳電信號，靈敏度高，穩定性強，互換性以及準確性都比較好，但是需要電源激勵，不能夠瞬時測量溫度的變化。

　　工業用熱電阻一般采用Pt100,Pt10,Cu50,Cu100,鉑熱電阻的測溫的范圍一般為零下200-800攝氏度，銅熱電阻為零下40到140攝氏度。熱電阻和熱電偶一樣的區分類型，但是他卻不需要補償導線，而且比熱點偶便宜。

　　兩種溫度儀表應用時需注意事項：

　　1.熱電偶、熱電阻在保管、運輸、攜帶、安裝及使用時應避免劇烈碰撞和顛簸。

　　2.熱電偶、熱電阻當置入測量溫場時避免驟冷驟熱。

　　3.使用時應達到規定置入深度，否則不能保證測量的準確性。

　　4.應按熱電偶、熱電阻規定的環境和氣氛使用，否則將嚴重影響使用壽命和精度。

　　5.被測量溫場的溫度上限應接近測量范圍上限三分之二處，如長期工作在測量范圍上限，則可能影響其壽命。

　　6.在高溫環境水平安裝時，應充分考慮保護管高溫強度及高溫條件下的形變。

　　7.應充分考慮熱電偶、熱電阻引線給測量精度帶來的影響。熱電偶、熱電阻至顯示儀或變送器的連接線應盡可能短捷和使用屏蔽線；使用時應與動力線分開布線，否則將會產生干擾，影響顯示的穩定性。

　　近年來，一些溫度儀器儀表貫徹創新發展理念，加快新舊動能的轉換，打造市場增長的新引擎。通過不斷創新，走出了一條創新驅動發展之路。美安特儀表溫度測量技術，掌握核心，以新技術新動能驅動儀器儀表行業走上高質量發展之路。
