超聲波液位計的原理是測量一個超聲波脈沖從發出到返回整個過程所需的時間。
應用場合:
一體式超聲波液位計廣泛用于罐體、水池、水庫的液位和體積測量，也可用于明渠的流量測量。在實際使用中，很多界面無法接觸，如：對測量設備產品有腐蝕（酸、堿）、對測量設備有污染的場合（下水道），或在測量裝置上產生粘附物的物質（粘合劑）。由于一體式超聲波液位計測量技術基于非接觸的超聲波原理，所以一體式超聲波液位計適合于那些無法用物理方式接觸的液體及料位位置。

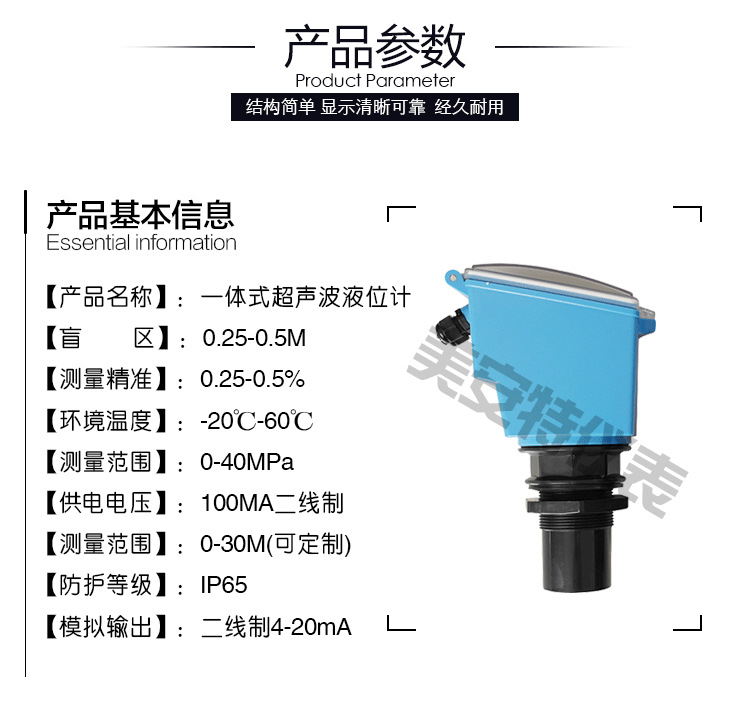

技術參數:
量程 4m、6m、8m、10m、15m、25m
傳感器材質 PP、PVDF、PTFE、不銹鋼(DIN1. 4571, AISI SS316Ti)
發射角 5°～ 7°
外殼材質 塑料：PBT玻璃纖維，阻燃劑（DuPont¨）鋁制：防塵涂層
工作溫度 PP，PVDF，PTFE型：-30℃～+90℃ ；不銹鋼型：-30℃～+100℃（可承受CIP 120℃可耐2小時清潔）
環境溫度 -30℃～+60℃ （配SA-100編程器），-25℃～+60℃并避免陽光直射
壓力（絕對） 0.5～3bar(0.05～0.3MPa) 不銹鋼0.9～1.1bar (0.09～0.11MPa)
密封條材料 PP型：EPDM；其它型號：FKM(VIton)
防護等級 傳感器：IP68（可浸入水中）；外殼：IP67(NEMA6)
供電/功耗 高壓型：85～255VAC/6VA；低壓型：10.5～40VDC/3.6W，10.5～28VA/4VA
準確度 ±(0.2%測量距離，+0.05%量程)
分辨率 測量距離：<2m: 1mm，2～5m: 2mm，5～10m: 5mm； >10m: 10mm
輸 出 模擬輸出：4～20mA,600 Ohm
觸點輸出：250VAC，3A
計算機：RS485（可選）
HART（可選）
顯示（SAP-100）: 6位，圖形，用戶LCD
電氣連接 2×Pg16或2～1/2”NPT；導線截面：0.5～2.5mm2
電氣防護 鋁外殼：Class I，塑料外殼：Class II。
儀表安裝原則:
1）傳感器發射面到最低液位的距離，應小于選購儀表的量程。
2）傳感器發射面到最高液位的距離，應大于選購儀表的盲區。
3）傳感器的發射面應該與液體表面保持平行。
4）傳感器的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.3m以上。
6）若傳感器發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘呖梢詫⒐茏又苯拥焦薜祝軓酱笥?0mm，管底留孔便于液體流入。
