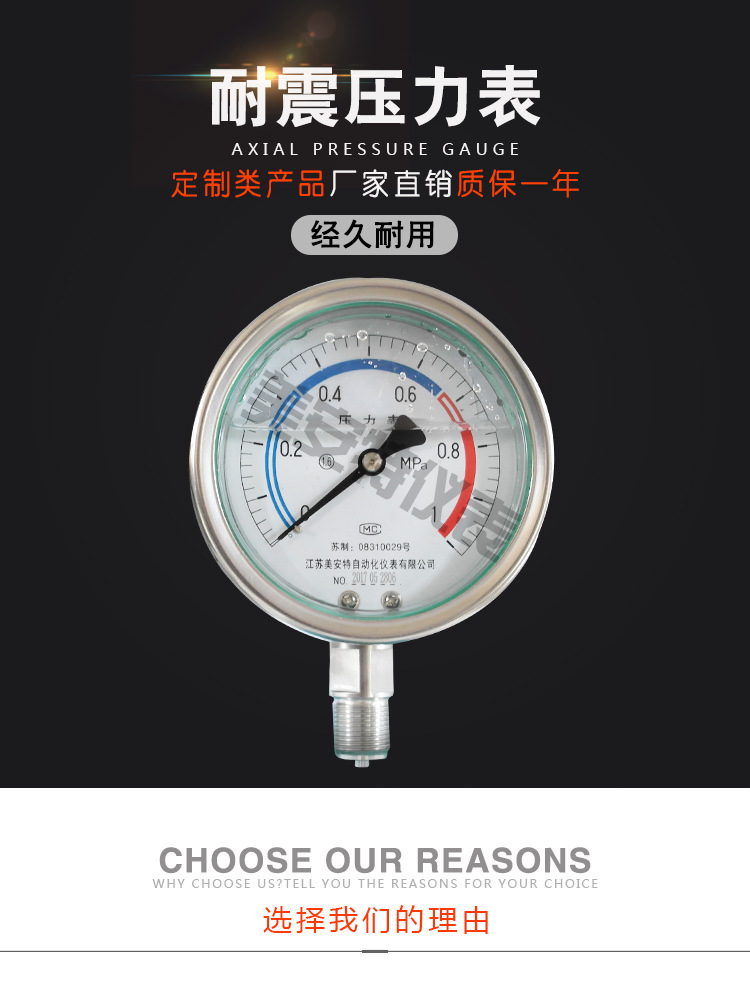

Y-150BF不銹鋼壓力表

Y-150BF不銹鋼壓力表

產品說明：Y-150BF不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站、食品等工業部門對耐腐蝕、耐高溫要求較高的工藝流程中測量各種流體介質的壓力。

全國咨詢熱線：

18936757575

  • 產品說明








Y-150BF不銹鋼壓力表

Y-150BF不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站、食品等工業部門對耐腐蝕、耐高溫要求較高的工藝流程中測量各種流體介質的壓力。

本儀表的整體結構設計合理、工藝精致，具有較高的測量精確度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進國外先進技術裝備中的同類儀表實現國產化的理想配套產品。



Y-150BF不銹鋼壓力表結構原理

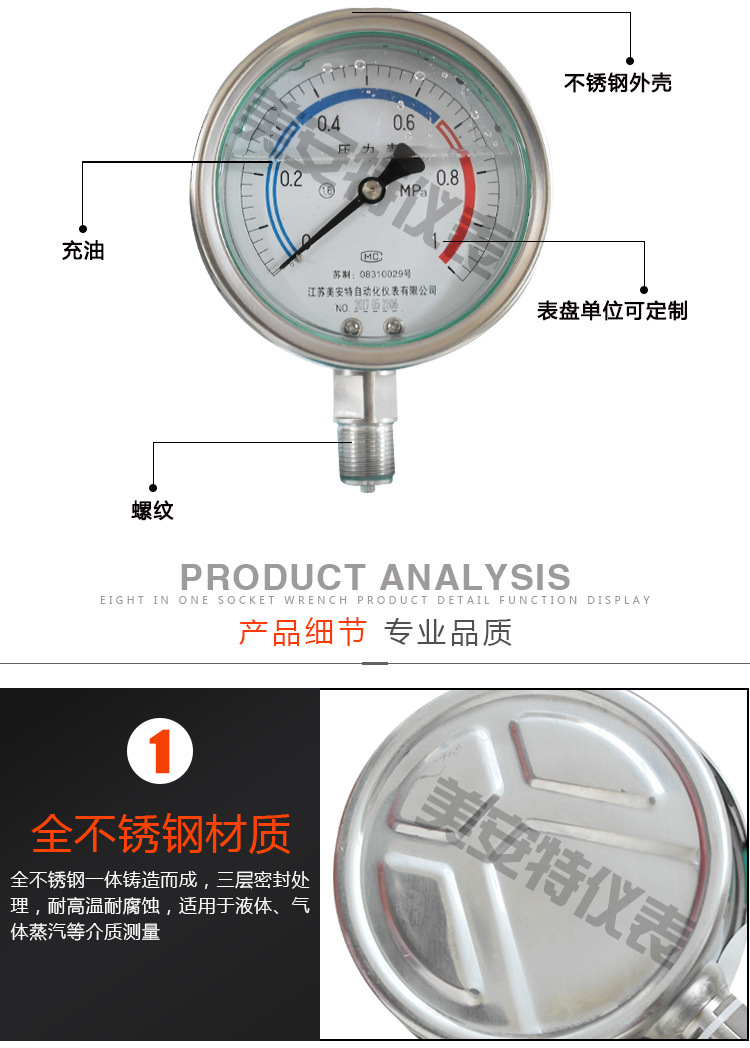

儀表由導壓系統(包括接頭、彈簧、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。



Y-150BF不銹鋼壓力表主要技術指標

標度范圍、精確度等級

型號

標度范圍MPa(Hg～PSi)

精確度等級

Y-60B-F

Y-60B-FZ

Y-63B-F

Y-63B-FZ

0～0.6、1、1.6、2.5、4、6、

10、16、25、40、60

-0.1～0.5、0.9、1.5、2.4

2.5

Y-100B-F

Y-100B-FZ

Y-150B-F

Y-150B-FZ

Y-103B-F

Y-103B-FZ

Y-153B-F

Y-153B-FZ

0～0.1、0.16、0.25、0.4、0.6、1、1.6

2.5、4、6、10、16、25、40、60

-0.1～0、0.06、0.15、0.3

0.5、0.9、1.5、2.4

(-30"～0、15、30、60、100、150;

0～15、30、60、100、200、300、400

600、800、1000、1500、2000、

3000、4000、6000、10000 )

1.6

(1)

注：括號內的標度范圍和精確度等級僅供特殊訂貨。



Y-150BF不銹鋼壓力表型號表示

Y

-

規格

內容

壓力表



儀表公稱直及安裝形式



60、100、150分別表示直徑為60、100、150mm

的徑向直接安裝式

63、103、153分別表示直徑為63、103、153 mm

的軸向嵌裝式（其中63型另有軸向直接安裝式）

B



不銹鋼

-

功能




F

耐蝕

FZ

耐蝕抗振


Y

-

□

B

-

□

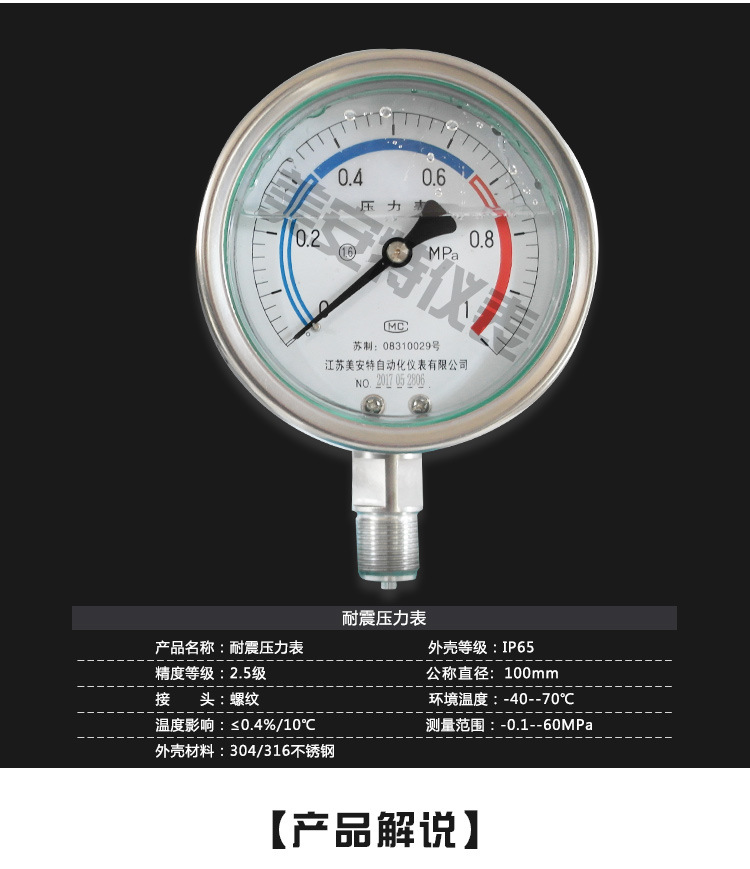

使用環境溫度：-25～70℃（外殼內充液）

-40～70℃（外殼內不充液）

溫度影響：不大于0.4％/10℃（使用溫度偏離20±5℃）

抗工作環境振動：V·H·4級（外殼內充液）

                V·H·3級（外殼內不充液）

外殼防護等級：IP65

重量：0.2kg   (Y-60B-F)

      0.6kg   (Y-100B-F)

      1.0 kg  (Y-150B-F)



Y-150BF不銹鋼壓力表導壓系統及外殼等材質

零件名稱

材料牌號

Y-60B

Y-100B、Y-150B

接頭

0Cr18Ni9(304)

0Cr17Ni12Mo2(316)



彈簧管

0Cr18Ni9Ti(321)

0Cr17Ni12Mo2(316)

外殼

0Cr18Ni9



D

d0

d1

H1

H2

L

L1

L2

接頭螺紋d

60

76

4.5

≤60

/

14

36

66

M14×1.5;Z1/4"(NPT)

100

116

4.8

≤100

≤35

20

50

98

M20×1.5;

Z1/2";Z1/4"(NPT)

150

165

5.8

≤125

≤60





美安特專業生產不銹鋼壓力表，不銹鋼壓力表廠家價格，Y-150BF不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站、食品等工業部門對耐腐蝕、耐高溫要求較高的工藝流程中測量各種流體介質的壓力。
