熱電偶
您現在的位置： 首頁 > 產品中心 > 溫度儀表 > 熱電偶

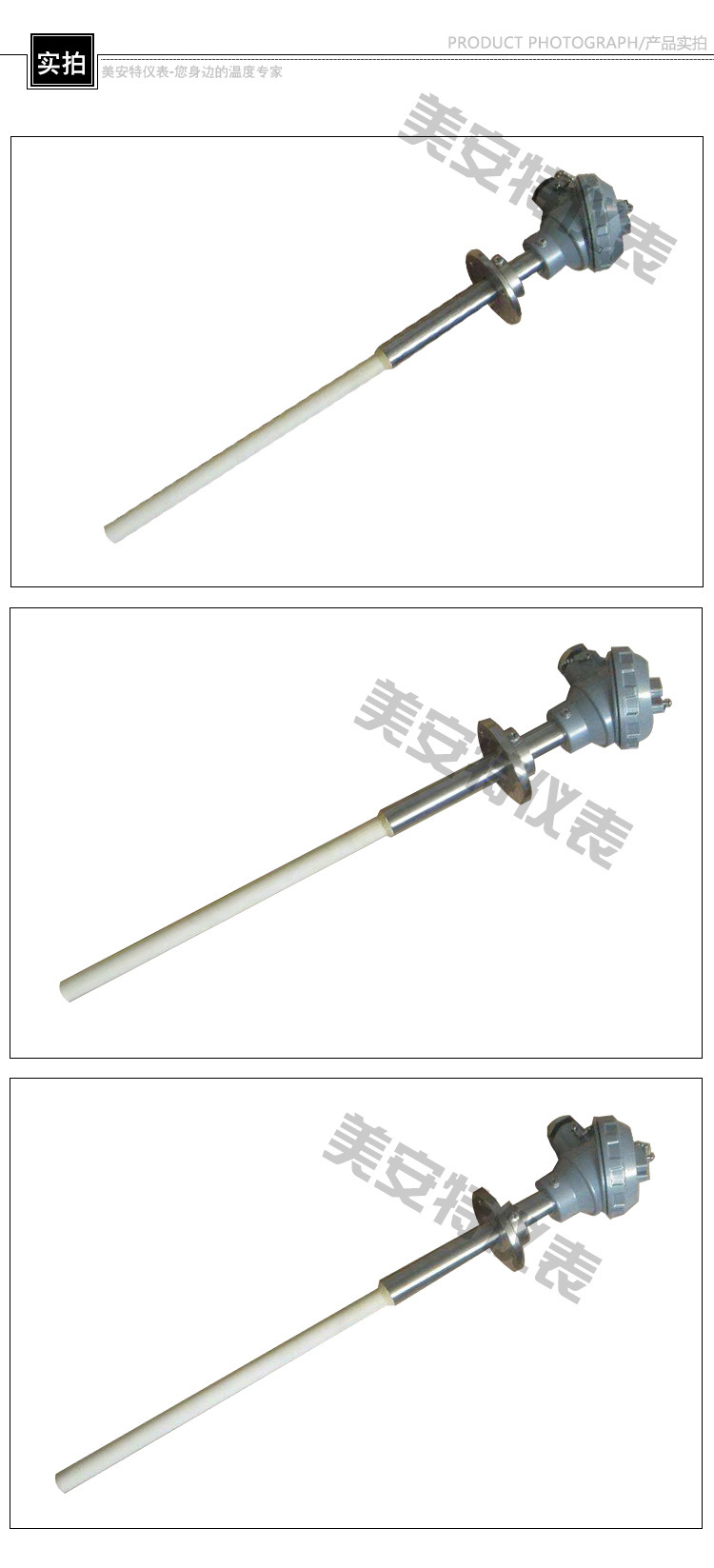

鎧裝熱電偶
產品說明：通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
全國咨詢熱線：
18936757575
-
產品說明
鎧裝熱電偶
鎧裝熱電偶概述：通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
鎧裝熱電偶的特點
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
鎧裝熱電偶的工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

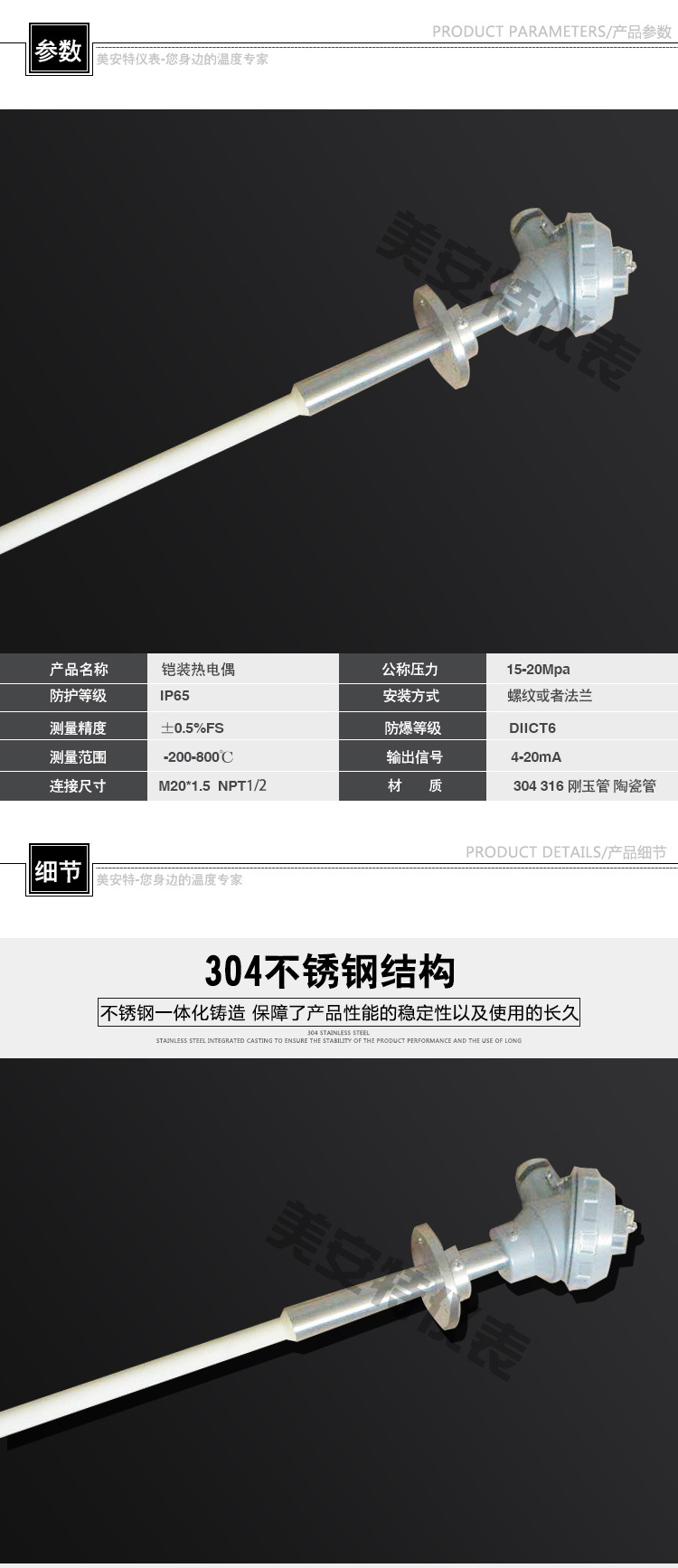

鎧裝熱電偶的技術參數
|
型號 |
WZPK-136/WZPK2-136
WREK-236/WZPK2-236
WRNK-436/WZPK2-436 |
WZPK-166/WZPK2-166
WREK-266/WZPK2-266
WRNK-466/WZPK2-466 |
WZPK-176/WZPK2-176
WREK-276/WZPK2-276
WRNK-476/WZPK2-476 |
WZPK-196/WZPK2-196
WREK-296/WZPK2-296
WRNK-496/WZPK2-496 |
|
分度號 |
Pt100 |
Pt100 |
Pt100 |
Pt100 |
|
測量范圍 |
-200～+500℃ |
-200～+500℃ |
-200～+500℃ |
-200～+500℃ |
|
精度等級 |
A級，B級 |
Ⅰ級，B級 |
A級，B級 |
A級，B級 |
|
測量端形式 |
單支，雙支 |
單支，雙支 |
單支，雙支 |
單支，雙支 |
|
接線方式 |
3線制或4線制 |
3線制或4線制 |
3線制或4線制 |
3線制或4線制 |
|
過程連接 |
卡套螺紋M12×1.5
M16×1.5
卡套法蘭 |
卡套螺紋M12×1.5
M1×1.5
卡套法蘭 |
卡套螺紋M12×1.5
M16×1.5
卡套法蘭 |
卡套螺紋M12×1.5
M16×1.5
卡套法蘭 |
|
插入長度 |
100,150,200,300
400,500,750,1000 |
100,150,200,300
400,500,750,1000 |
100,150,200,300
400,500,750,1000 |
100,150,200,300
400,500,750,1000 |
|
保護管材料質 |
1Cr18Ni9Ti |
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
接線盒材質 |
鑄鋁合金不銹鋼 |
聚碳酸脂 |
聚碳酸脂 |
|
|
防護等級 |
IP65 |
IP54 |
IP54 |
IP54 |
|
電氣出口 |
M20*1.5
1/2〞NPT |
|
|
|
|
附加選項 |
帶一體化溫度變送器 |
|
|
|
|
備注 |
1)帶一體化溫度變送器的型號后加B,例WRNK-230，訂貨時須注明測量范圍 |
|||
美安特專業生產熱電偶，熱電偶廠家價格，通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
