防爆熱電偶的概述

工業用隔爆熱電偶、熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。

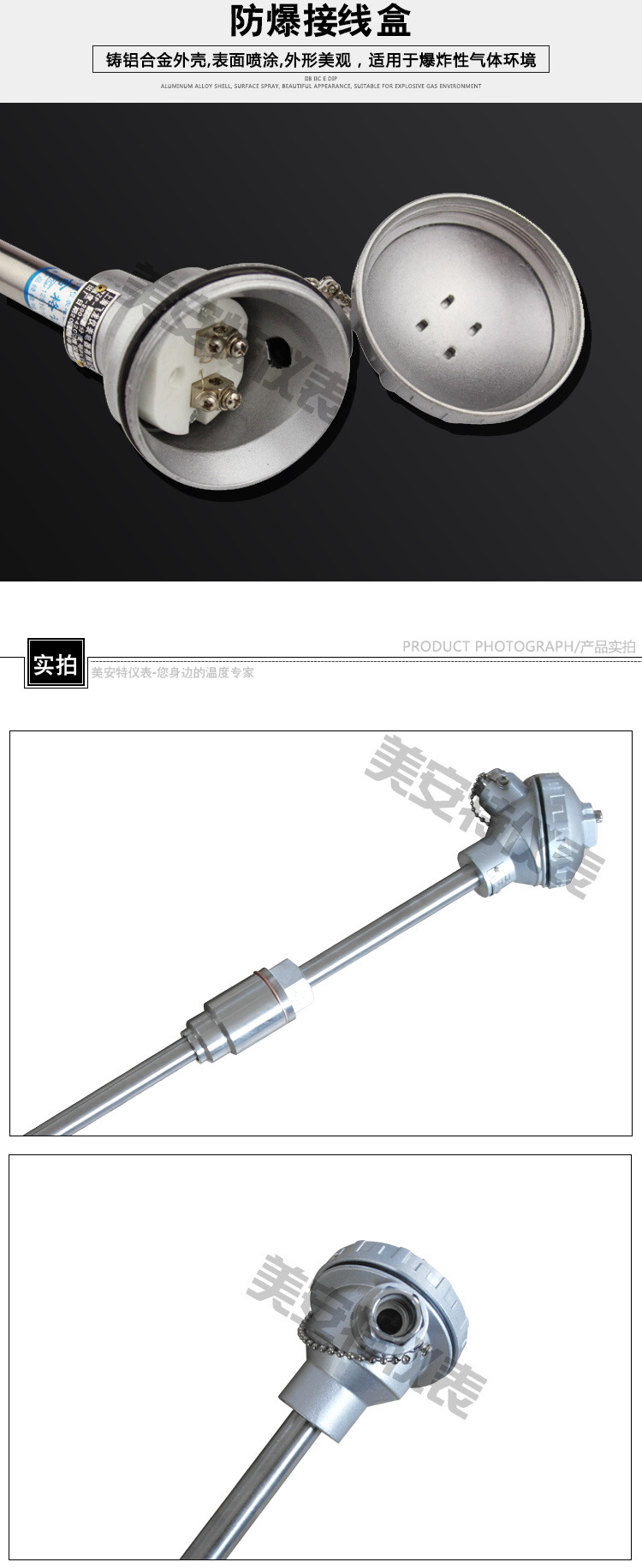

隔爆熱電偶，熱電阻的結構、原理與裝配方式基本相同，主要區別是隔爆產品接線盒（外殼）在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散--傳爆。只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

防爆熱電偶的特點

多種防爆形式，防爆性能好；

壓簧式感溫元件，抗振性能好；

測溫范圍大；

機械強度高，耐壓性能好；

防爆熱電偶的工作原理

防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。

防爆熱電偶的主要技術參數

常溫絕緣電阻

熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m

測量范圍及允差

型 號	分度號	允 差 等 級
		I		II
		允差值	測溫范圍°C	允差值	測溫范圍°C
WRN	K	±1.5°C	-40～+375	±2.5 °C	-40～+333
		±0.004ltl	375～1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40～+375	±2.5°C	-40～+333
		±0.004 ltl	375～1000	±0.0075 ltl	333～1200
WRE	E	±1.5°C	-40～+375	±1.5°C	-40～+333
		±0.004 ltl	375～800	±0.004 ltl	333～900
WRF	J	±1.5°C	-40～+375	±1.5°C	-40～+333
		±0.004 ltl	375～750	±0.004 ltl	333～750
WRC	T	±1.5°C	-40～+125	±1°C	-40～+133
		±0.004 ltl	125～350	±0.0075 ltl	133～350
