對于那些沒有報告溫度測量的特定有效性和可靠性的研究，治療方式研究的消費者應該保持謹慎。根據所使用的儀器和測量的溫度，如果應用我們的不確定度值，則可以在報告的溫度上添加額外的0.2°C至1.0°C的變化。在最好的情況下，對數據的含義幾乎沒有影響。例如，Merrick等報道的皮膚溫度使用與PT-6相當?shù)腡X-31（Columbus Instruments），表明冰袋和Flex-i-cold（Cramer Products Inc，Gardner，KS）處理之間的差異為0.16℃。標準偏差分別為±1.36°C和±1.56°C。根據我們的不確定性數據，處理之間的最大差異可能是0.36°C。

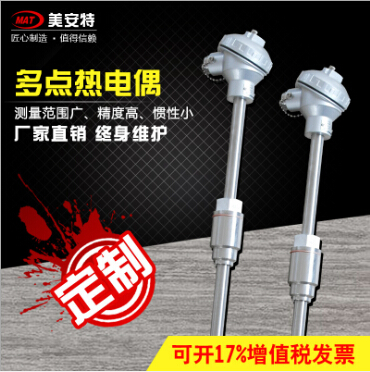

WREK-1313多點鎧裝熱電偶概述：
       鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。
鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。
鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。
鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
鎧裝熱電偶分絕緣式和接殼式兩種。

WREK-1313多點鎧裝熱電偶測溫范圍和準確度


類 別	代號	分度號	套管外徑mm	常用溫度℃	最高使用溫度℃	允許偏差△t
						測量范圍℃	允差值
鎳鉻－銅鎳	WREK	E	≥Φ3	600	700	0～700	±2.5℃或±0.75%t
鎳鉻－鎳硅	WRNK	K	≥Φ3	800	900	0～900	±2.5℃或±0.75%t
銅－銅鎳	WRCK	T	≥Φ3	350	400	＜-200	未作規定
						-40～350	±0.75%t

注：1）t為被測溫度的絕對值。
    2）T型分度號產平需與廠方協商訂貨。
鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示
鎧裝熱電偶熱響應時間不大于下表的規定：


熱響應時間T0.5S	接殼式	絕緣式
套管直徑
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

絕緣電阻
當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。


套管直徑mm	試驗電壓V-D.C	絕緣電阻MΩ.m
0.5～1.5	50±5	≥1000
＞1.5	500±50	≥1000


WREK-1313多點鎧裝熱電偶型號表示


W	R	規格							內容
		N							鎳鉻－鎳硅
		E							鎳鉻－銅鎳
		C							銅－銅鎳
		測溫元件材料	鎧裝式	-	1				無固定裝置式
					2				固定卡套螺紋
					3				可動卡套螺紋
					4				固定卡套法蘭
					5				可動卡套法蘭
					安 裝 固 定 形 式	0			絕緣式
						2			接殼式
						3			防水式
						8			手柄式
						8			小接線盒式
						9			帶補償導線
						接 線 盒 形 式	1		絕緣式
							2		接殼式
							8		接殼式(手柄式)
							9		絕緣式(手柄式)
							工作端形式	3	3對
								4	4對
								5	5對
								6	6對
W	R	□	K	-	□	□	□	□

鎧裝熱電偶外徑和名義長度標準規格


鎧裝熱電偶外徑 dmm
Φ8	Φ6	Φ5	Φ4	Φ3
50 75 100 150 200 250 300 400 500 750 1000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 1500

注：1、直徑Φ3mm絕緣式鎧裝熱電偶名義L不得大于10000mm.
2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時必須加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。

WREK-1313多點鎧裝熱電偶-結構形式
安裝固定形式
固定裝置是供用戶安裝用。除了無固定裝置外，鎧裝熱電偶固定裝置有：固定卡套式、可動卡套式、固定法蘭式、可動法蘭式四種結構形式。固定卡套式供用戶一次性固定；可動卡套式擁護可多次固定。
為了適應不同行業對固定法蘭盤的焊接結構、尺寸不同的需求，本廠決定增加三種不同焊接方式，不同形式密封的固定法蘭安裝盤，具體請參照裝配式熱電偶附表中d=1～8和表三中的型號。
鎧裝熱電偶自由端（接線盒）形式
接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、小接線盒式、接插式、補償導線式多種結構形式。
卡套螺紋接頭


鎧裝熱電偶外徑d	Φ8	Φ6	Φ5	（Φ4）	Φ4	Φ3	Φ2
固定裝置代號和尺寸
M	M16×1.5				M12×1.5
S	22				19

卡套法蘭盤


鎧裝熱電偶外徑d	Φ8	Φ6	Φ5	（Φ4）	Φ4	Φ3	Φ2
固定裝置代號和尺寸
D	Φ60				Φ50
D0	Φ45				Φ36
D1	Φ24				Φ20
S	22				19
d0	Φ9				Φ7


1.無固定裝置多對式鎧裝元件熱電偶


名稱	型號	分度號	工作端形式
鎳鉻-銅鎳多對式鎧裝元件熱電偶	WREK-1313 WREK-1314 WREK-1315 WREK-1316	E (EA-2)﹡	絕緣式
	WREK-1323 WREK-1324 WREK-1325 WREK-1326		接殼式
鎳鉻-鎳硅多對式鎧裝元件熱電偶	WRNK-1313 WRNK-1314 WRNK-1315 WRNK-1316	K (EU-2)﹡	絕緣式
	WRNK-1323 WRNK-1324 WRNK-1325 WRNK-1326		接殼式

注：（1）打“﹡”分度號作特殊規格訂貨
（2）多對式鎧裝元件外徑Φ3、Φ4mm二種。
（3）多對式熱電偶分三對、四對、五對、六對、四種規格。
·多對式鎧裝元件熱電偶


序號	L1	L2	L3	L4	L5	L6
II	830	2220	2420	3500	4940	7320
II	890	2320	2470	2600	6080	7370



美安特專業生產熱電偶，熱電偶廠家價格，鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。
