深度解析智能電磁流量計如何有效的避免氣泡噪聲

　　電磁流量計是一種根據法拉第電磁感應定律來測量管內導電液位和漿液介質體積流量的感應式儀表，美安特儀表系列流量計采用單片機嵌入式技術，電磁流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用。

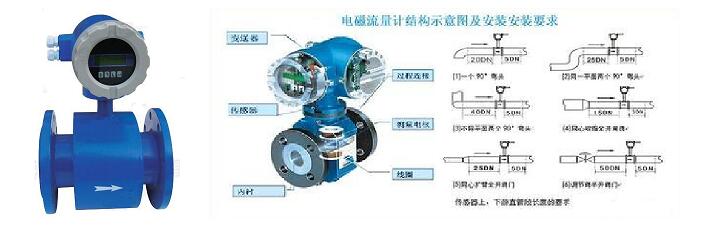

　　電磁流量計工作原理:測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠，特氟隆等)實現與流體和測量電極的電磁隔離。

　　電磁流量計在鋼鐵行業冷卻水測量中出現的誤報警大多是由氣泡擦過電極，形成短暫時間的感應信號為零，這是一種氣穴現象，我們稱這種故障為氣泡噪聲。

　　下面分析氣泡噪聲問題的避免和解決方法：

　　1.首先應從安裝上滿足電磁流量計上游直管段長度要求，規范儀表的安裝，選擇遠離熱源的安裝場所，合理使用管道流速，選用光潔度高的PFA氟塑料襯里和高純氧化鋁工業陶瓷導管。這些措施將有助于防止或減小旋渦和氣體分離的發生。也就是說，改進傳感器制造工藝、改善使用儀表環境條件和安裝條件、采用儀表上游加裝排氣閥等措施，有可能避免問題的發生。

　　2.合理地設置電磁流量計阻尼時間和功能，也可以解決出現氣泡噪聲測量的誤報警。阻尼時間的選擇是根據流量信號中發生氣泡噪聲的脈沖寬度來選取。一般應取阻尼時間為氣泡噪聲脈沖寬度的3~5倍。如氣泡噪聲脈沖寬度是10s，阻尼時間應取30~50s。具體選擇應根據要求的控制精度，3倍脈沖寬度控制誤差在5%，5倍脈沖寬度控制精度高于1%。

　　加大儀表阻尼時間能有效地解決這種脈沖型氣泡噪聲的影響，同時也帶來了反應遲鈍的缺點，即當真正流量波動時，儀表反應很慢。這對要求靈敏控制的冷卻水系統無疑是個難題。為了解決這個問題，智能化電磁流量計可以使用軟件邏輯判斷即粗大誤差處理的方法。在出現這種故障時，通過調整流量的不敏感時間和變化幅度限制這兩個條件來判斷是流量的變動，還是氣泡擦過電極。如果不是氣泡擦過電極的噪聲，CPU按正常采樣、運算和數字濾波;如果判定產生的是氣泡噪聲，切除測量值，維持前面的流量測量值。這樣，正常流量測量期間阻尼時間仍然為3~6s。只有在有氣泡噪聲時，根據脈沖寬度設置的長短將不敏感時間加長，系統控制的時間也會加長。

　　當我們合理選擇具有粗大誤差抑制功能電磁流量轉換器的變化率限制值和不敏感時間值時，轉換器不僅能夠抑制氣泡噪聲引起的誤報警，而且在正常工作時儀表的反應速度仍然能夠保持所設置的阻尼時間值。

　　電磁流量計氣泡噪聲的研究，應該是用氣泡對電磁流量傳感器電極進行模擬試驗，但目前尚未有這種條件。因此，我們只用電磁流量信號發生器信號的切換，進行氣泡噪聲的模擬。適當?shù)剡x取阻尼時間和智能型電磁流量計處理氣泡噪聲故障的方法，對觀察流量計顯示與輸出信號變化，判斷處理氣泡噪聲的效果明顯。切換智能電磁流量計標準信號源的開關，快速設置流速和零點，按需要保持信號為零的時間，模擬氣泡噪聲的發生和存在。改變儀表阻尼時間并設置不同的變化率限制值及不敏感時間值，測試儀表輸出的變化。

　　結果表明，加大阻尼時間和智能化氣泡噪聲處理都能達到輸出不發生大的變化，后者更有利于正常測量期間測量反應速度的提高。

　　電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門�！�
