深度分析渦街流量計測量原理及安裝相關知識

　　渦街流量計的工作原理是在流體中設置旋渦發生體，從而發生體兩側交替地產生有規則的旋渦，旋渦列在旋渦發生體下游非對稱地排列，產生一定的頻率，通過公式f=St*v/(1-1.27d/D)*d，(St為斯特勞哈爾數，為無量綱數，與旋渦發生體及雷諾數有關；v為流速；d為發生體迎面寬度；D為公稱通徑)即可得出流速。

　　一般的來說，渦街流量計輸出信號(頻率)不受流體物性和組分變化的影響，是指儀表系數僅與旋渦發生體形狀和尺寸以及雷諾數有關。

　　渦街流量計結構簡單牢固，安裝維護方便(與節流式差壓流量計相比較，無需導壓管和三閥組等，減少泄漏、堵塞和凍結等)。適用多種類流體，液、氣、蒸汽及部分混合相皆適用；精確度較高，一般達±1%R左右；流量范圍寬，可達10：1或20：1或更大；壓頭損失��；無零點飄移；價格相對便宜；精確度教高(與差壓式，浮子式流量計比較)，一般為測量值的(±1%～±2%)壓損小(約為孔板流量計1/4～1/2)。輸出與流量成正比的脈沖信號，適用于總量計量，無零點漂移；在一定雷諾數范圍內，輸出頻率信號不受流體物性(密度，粘度)和組分的影響，即儀表系數僅與旋渦發生體及管道的形狀尺寸有關，只需在一種典型介質中校驗而適用于各種介質。

　　旋渦分離的穩定性受流速分布畸變及旋轉流的影響，應根據上游側不同形式的阻流件配置足夠長的直管段或裝設流動調整器(整流器)，一般可借鑒節流式差壓流量計的直管段長度要求安裝。與渦輪流量計相比儀表系數較低，分辨率低，口徑愈大愈低，一般滿管式流量計用于DN300以下。儀表在脈動流、混相流中尚欠缺理論研究和實踐經驗。

　　渦街流量計安裝及使用說明

　　渦街流量計安裝環境要求：

　　1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

　　2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊�。若必須安裝，須有隔熱通風措施。

　　3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

　　4．渦街流量?jī)x表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

　　5．儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

　　6．儀表安裝點周?chē)鷳?yīng)該留有較充裕的空間，以便安裝接線和定期維護。

　　儀表管道安裝要求：

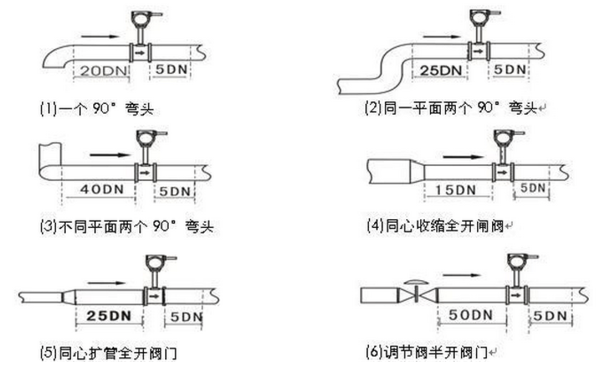

　　1．渦街流量?jī)x表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖

　　注:調節閥盡可能不安裝在渦街流量?jī)x表的上游,而應安裝在渦街流量?jī)x表的下游10D處。

　　2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量?jī)x表表體內徑同心，它們之間的不同軸度應小于0.05Db。

　　3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。

　　渦街流量計的安裝步驟：

　　1．按開口盡寸的要求在管道上進行開口，具使開口的位置滿足直管段的要求。

　　2．將連接上法蘭的整套流量計放入開好口的管道中。

　　3．對兩片法蘭兩邊實行點焊定位。將流量計拆下，將法蘭按要求焊接好，并清理管道內所有凸出部分。

　　4．在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中間，并使流量計的流向標與流體方向相同，然后用螺栓連接好。

　　流量計在水平管道上的安裝：

　　測量氣體流量時，若被測氣體含有少量的液體，流量計應安裝在管線的較高處。

　　測量液體時，若被測液體中含有少量的氣體，流量計應安裝在管線的較低處。

　　流量計在垂直管道的安裝：

　　測量氣體時，流量計可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流量應由下向上。測量液體流向時，液體流向應由下向上。

　　渦街流量計安裝中應注意的事項：

　　1.流量計的安裝必須按要求進行,避免因安裝不當對儀表造成損傷,以及影響計量精度.

　　2.流量計應盡量避免安裝在架空較長的管道上,由于管道的下垂容易造成流量計與法蘭間的密封泄漏.若必須安裝時,須在流量計的上下游2D處分別設置管道支撐點.

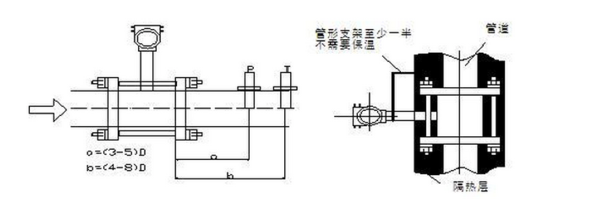

　　如果被測量介質需要進行溫度壓力補償時(如蒸汽、壓縮空氣)，則測壓點應在流量計下游約束~5D處，測溫點應在流量計流量下游4~8D處（如下圖所示）

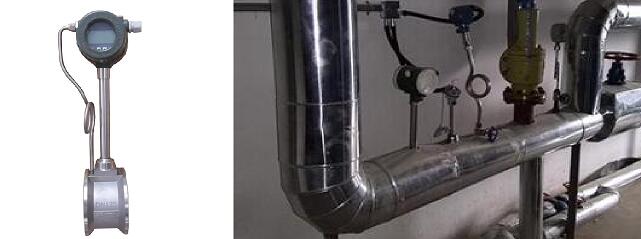

　　3.在測量蒸汽的管道中，為了防止轉換器溫度過高，儀表連接桿至少一半不要保溫（如上圖所示）為了方便觀察和接線，流量計的表頭在原有的位置上可進行360度旋轉，在調整好位置后，把鎖緊螺母擰緊即可。如果流量計的表頭安裝方向朝下時，須用防水膠帶把瑣緊螺母纏繞密封好。

　　4.母纏繞密封好。

　　正確地選擇安裝點和正確安裝美安特流量計都是非常重要的環節，如果安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至?xí)�損壞流量計。而渦街流量計的安裝對直管段的要求是非常重要的，渦街流量計對安裝點上的上下游直管段一定的要求，否則會影響測量精度。
