差壓式液位變送器結構以及測量原理

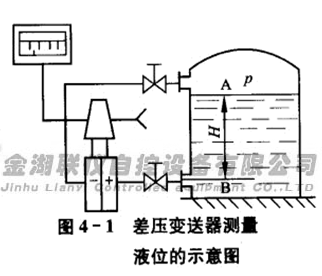

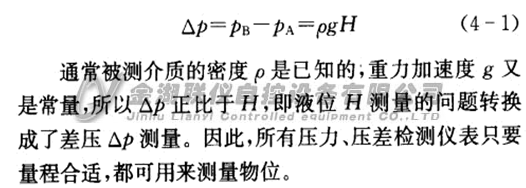

    差壓式液位變送器是根據流體靜力學原理而設計的。如圖4一1所示，容器內液位的高度H與液柱上下兩端面的靜壓差成比例，即，A點與B點的壓力差

    圖4一1是用差壓變送器測址密閉容器中液位的示意圖。對于敞口容器，無需接氣相，將差壓變送器的負壓室通大氣即可。

2零點遷移問題
    應用差壓式液位計測童液位，在安裝時常會遇到以下幾種情況.

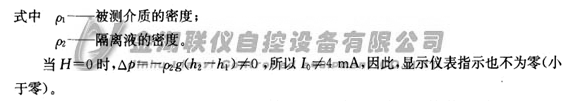

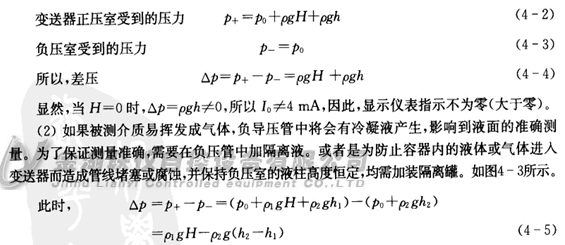

    (1)差壓變送器與容器的液相取壓點不在同一水平面上。例如容器或設備安裝在高處，但為了維護檢修方便，需要把差樂計安裝在地面上，如圖4一2所示。

    為了使液位H=0時，顯示儀表的指示為零，對上面兩種情況應該調整差壓變送器的零點遷移裝置，使之抵消液位H為零時，差壓計指示不為零的那一部分固定差壓值，這就是零點遷移。
    由以上分析可知，通過調整變送器的“零點遷移裝置”，變送器量程的上下限同時改變，而變送器的量程大小不變，進行相應的遷移調整后，達到了使液位變送器的輸出正確反映液位變化的目的。
    結論:當H=O時，
    若變送器感受到的△P=O，則不需要遷移;
    若變送器感受到的AP>O.則需要正遷移;
    若變送器感受到的△p<0，則需要負遷移。
    在用差壓液位變送器進行液位檢測時，差壓變送器均有明確說明其結構特點，有無遷移功能.在使用中除知其規格型號外，還要看是否帶有遷移功能。在國產的差壓變送器的背面標注符號A記號表示該變送器具有正遷移功能，標注符號B記號表示該變送器具有負遷移功能，并標注有遷移量大小.
