雙法蘭液位變送器

1.用雙法蘭變送器測量液位，見圖3一5。

3851DP雙法蘭變送器測量液位在安裝時，負壓室應安裝在上端，正壓室安裝在下端，儀表本體安裝在中間，這樣變送器就有一個負差壓，這個負差壓如數值不大，可用調零的方法予以去除。但有一定的數值時，則可用負遷移的方法來進行消除，應該注憊到負遷移量程的大小只與兩個法蘭之間的高度之差h及不變液位的高度Ho的大小有關，而與變送器安裝位置的高低無關。
雙法蘭液位計測量液位安裝示意圖

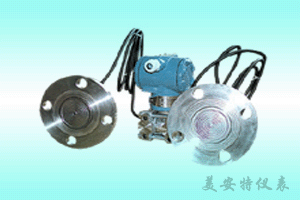

雙法蘭液位變送器概述

LY-3851DP型帶遠傳裝置的雙法蘭液位變送器是我公司引進國外先進技術和設備生產的新型差壓變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。

由于該雙法蘭液位計外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列雙法蘭變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

雙法蘭液位變送器模擬型特點

精度高
量程、零點外部連續可調
穩定性能好
正遷移可達500%、負遷移可達600%
二線制
阻尼可調、耐過壓
固體傳感器設計

無機械可動部件、維修量少
重量輕（2.4kg）
全系列統一結構、互換性強
小型化（166mm總高）
接觸介質的膜片材料可選
單邊抗過壓強
低壓澆鑄鋁合金殼體

雙法蘭液位變送器智能型特點：

超級的測量性能，用于壓力、差壓、液位、流量測量
數字精度：±0.25%
模擬精度：±0.5%±0.1%F.S
全性能：±0.25F.S
穩 定性：0.25% 60個月
量程比：100：1
測量速率：0.2S
小型化（2.4kg）全不銹鋼法蘭，易于安裝
過程連接與其它產品兼容，實現最佳測量
世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
雙法蘭液位計采用16位計算機的智能變送器
標準4-20mA，帶有基于HART協議的數字信號，遠程操控
支持向現場總線與基于現場控制的技術的升級。

LY-3851DP型帶遠傳裝置的差壓/壓力變送器，為避免被測介質直接于變送器的隔離膜片接觸提供了一種可靠的測量方法。

帶遠傳裝置的變送器適用于下列工況：
1、需要將高溫介質與變送器隔離。
2、測量介質對變送器敏感元件有腐蝕作用。
3、被測介質由于環境或溫度變化而固化或結晶。
4、更換被測介質需要嚴格凈化測量頭
5、懸浮液體或高粘度介質
6、測量頭必須保持清潔衛生。
7、密封壓力容器測量。

具體選型尺寸請咨詢銷售部或參看本公司相關樣冊。

雙法蘭液位變送器型號及規格代號表

LY-3851DP型	雙法蘭液位變送器
	4	0-4~40KPa
	5	0-40~250KPa
	6	0-0.16~1MPa
	7	0-0.4~2.5MPa
	8	0-1.6~10.0MPa
		代號	輸出
		E	非智能型（4~20mA輸出）
		S	智能型（HART協議+4~20mA輸出）
			代號	結構材料
				法蘭接頭		隔離膜片		灌充液體
			22	316SST		316SST		硅油
				S1	一個遠傳裝置		根據表I-VI訂貨
				S2	二個遠傳裝置
					代號	附加功能
					M1	0~100%線性指示表
					M2	LED數字顯示器
					M3	LCD顯示器
					B1	管裝彎安裝板
					B2	板裝彎安裝板
					B3	管裝平安裝板
					d	隔爆型dII BT4
					i	本安型iaIICT6
LY-3851DP	4	S	22	S2	M3 B3 ←選型舉例
