彎管流量計系統的安裝要求（下）

【前言】彎管流量計是一種典型的節能型差壓式流量測量裝置，它可以應用于冶金、化工、熱電、紡織、制藥、食品、熱力等部門的液體、氣體蒸汽的測量.能適應各種復雜的現場條件，可作為長期監測流量的測量裝置使用。

前篇文章說明了彎管流量計系統安裝要求的前2項，現在說明后4項。

彎管流量計安裝

3、彎管傳感器取壓體方向的安裝要求

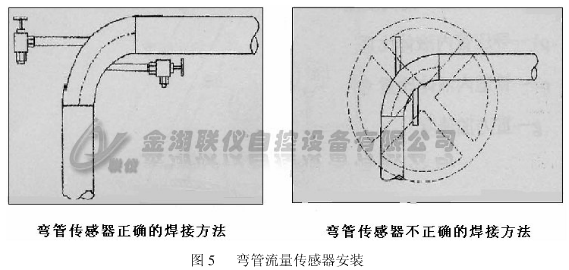

      彎管傳感器安裝時，由于取壓體與夸管平行焊接，因此當有管傳感器平行于地面安裝時，可任意方向安裝到管道上，但當彎管傳感器垂直于地面安裝時注意取壓體的方向，請按圖5所求的方向安裝到管道上。

5、平衡閥或三閥組的安裝要求
平衡閥或三閱組的作用
(1)調整差壓變送器的零點
(2)防止差壓變送昌的正負、壓室過壓
請按圖6所示方法與引壓管路連接。

http://dyxdbz.cn/2011_image/2049.gif

 6、壓力變送器的安裝要求
(1)將彎管傳感器外側(正壓則)引壓管導入三閥組接至差壓送器的正壓值，將彎管傳感器內側(負壓側)引壓管導入三閥組接至差壓變送器的負壓室
（2）差壓變送器在工藝管道上的安裝位置與被側介質有關，為了獲得較好的安裝效果，應注意考慮下面情況
      A防止變送器與腐蝕性或過熱的被側介質直接接觸
      B防止渣滓在引壓管內沉積，堵塞
      C正負壓兩側引壓管的長度應盡量相同
      n正負壓兩側引壓管內的液柱壓頭應保持平衡
      E引壓管安裝在溫度梯度和溫度波動最小的地方
(3)側量液體流量時，差壓變送器應安裝在被測管道的旁邊或下面，以便積聚排入管道中
(4)測量氣體流量時，差壓變送器應安裝在被測管道的旁邊成上面，以便積聚的液體容昌流入管道中
⑥測量蒸汽流盆時，差壓變送器應安裝在被測管道的下面，以便冷凝水能充滿在引壓管中。
  應特別注意，測量蒸汽或其它高溫介質時，要防止差壓變送器接觸介質的溫度超過變送器使用的極限溫度。

六、溫度、壓力變送器的安裝要求
1、測量過熱蒸汽介質時，必須要加溫度一體化變送器和壓力變送器，進行動態補償。
2、測量飽和蒸汽介質時，必須要加壓力變送器，進行動態補償。
3,測量天然氣、煤氣介質時，必須要加壓力變送器進行動態補償，而且要用加安全柵及防爆裝置的變送器
4,測量熱水介質，需要有熱量顯示時，必須要加溫度一體化變送器，否則可省去溫度一體
    化變送粉。
5,一體化溫度變送器安裝在被測管道上，必須再彎管傳感器前5D只管段或后2D直管段以外溫度探頭頂端應插入超過管徑二分之一，以保證測量精度。

6,差壓變送器的壓力取壓點，必須在彎管傳感器器前5D直管段成后2D直管段以外，其
    間安裝開關閥。
    對于溫度一體化變送器和壓力變送器的安裝，原則上只要符合常規的安裝規范就可以
滿足本系統的要求，其具體的安裝要求可分別參見各自的安裝說明書。
