彎管流量計系統的安裝要求

【前言】彎管流量計是一種典型的節能型差壓式流量測量裝置，它可以應用于冶金、化工、熱電、紡織、制藥、食品、熱力等部門的液體、氣體蒸汽的測量.能適應各種復雜的現場條件，可作為長期監測流量的測量裝置使用。
      彎管流量計測量系統主要由彎管傳感器、二次表、差壓變送器及一些配套的管道閥門組件組成。當流量測量需要對介質進行密度補償時，還需配備壓力變送器、溫度變送器、溫度傳感器等其它配件(即溫壓補償).
彎管流量計系統的安裝要求分為：1、彎管傳感器前后直管段要求；2、彎管傳感器的安裝要求；3、彎管傳感器取壓體方向的安裝要求；4、平衡閥或三閥組的安裝要求；5、壓力變送器安裝要求；6、溫度、壓力變送器安裝要求。

       本文先講前面3項。

彎管流量計安裝示意圖：分液體安裝示意圖1 http://dyxdbz.cn/2011_image/2053.gif和蒸汽安裝示意圖2  http://dyxdbz.cn/2011_image/2032.gif 內容中有詳細圖片

1、彎管傳感器前后直管段的要求:
      流量測點應先在被測管道上的自然拐彎處，(90°)，要求管道與彎管為同一公稱通徑，且前直管段長度應大于5倍管徑，后直管段長度應大于2倍管徑(見圖3)

http://dyxdbz.cn/2011_image/2043.gif

2.彎管傳感器的安裝要求:
        彎管傳感器采用法蘭式連接或焊接法安裝在測量管道的九十度轉彎處，其空間安裝狀態原則可以是任意的，也就是說夸管傳感器在安裝時沒有嚴格的方位或方向要求，總體來說有以下三種安裝狀態可供選擇:
        .水平轉水平
        .水平特垂直向下或垂直向上轉水平
        .垂直向下轉水平成水平轉垂直向上
        以上三種狀態在彎管傳感器安裝時原則上都可以使用。具體地說有以下幾個原則和方法:(1)對于測量一般液體介質的彎管傳感器，它可以以任意狀態和形式進行安裝，這是因為管內液體與引壓管內的液體幾乎處于同樣的工況條件下。無論奄管傳感拐兩個取壓口處于什么樣的相對位i上，都不搖要對差壓有送器進行遷移和補償，因此有管傳感器的安裝方位對系統的側量精度無關。

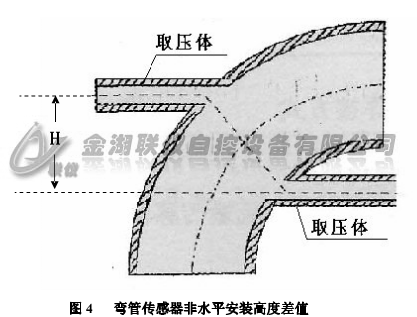

(2)對于測量熱水或冷水的系統，如果這時彎管傳感器不是采用水平轉水平的安裝狀杏，那管內液體處于不同的溫度條件下，其密度有一定的差別，為了提高系統的側量精度，必須對這一高差和溫差所共同造成的差壓變送器的偏差值進行遷移補償，其遷移量可用下式計算

H——兩個取壓口的高度差
P1——導壓管內液體比重
P2——管道內液體比重
g——重力加速度

      具體采用正向遷移還是負向遷移要看安裝的方位和管道內是熱水還是冷水來決定。

(3)側量蒸汽或其他可冷凝性氣體的彎管傳感器的安裝，這里主要考慮的安裝要點是這些介質在常溫下會冷凝為液體，致使引壓管內最終會積滿液體，因此當彎管傳感器不是采用水平轉水平的安裝狀態，就必須對由兩個取壓口的高差所造成的引壓管內液柱的高差進行遷移補償。這一汪移補償?shù)木�度是保證測量系統精度的最重要的條件之一，由于工藝管道內介質的密度很小(因為它們是汽，氣體狀態)而引壓管內的介質密度很大，(它們是液體狀態)這兩種介質的密度相差極大，因此差壓變送器的遷移量相對來說是比較大的，而彎管傳感器又是一種低差壓傳感器，在正常工作范圍內它所能產生的差壓值比較小，于是如何保證差壓變送器的遷移精度就顯得十分重要
      為了盡可能避免由于遷移不當而造成的測量附加誤差的發生，在測量這些介質時只要現場條件許可，彎管傳感器最好采用水平轉水平的安裝方式，使彎管傳感器的兩個取壓口處于同一水平面上，從根本上消除對差壓變送器進行補償遷移的麻煩。

【未完待續。。。。】如繼續 ，請看上一篇
