差壓變送器現場安裝及不同的測量應用該注意事項

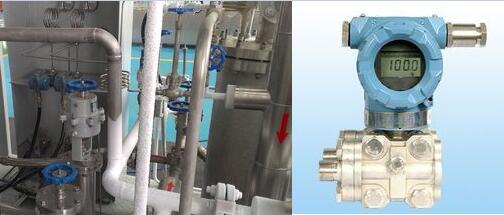

　　差壓變送器用于測量液體、氣體和蒸汽的液位、密度和壓力，然后將其轉變成4-20mADC的電流信號輸出，可通過顯示儀表將差壓值顯示出來。一種測量差壓值的差壓式變送器，差壓變送器具有堅固耐振、量程、零點、阻尼現場連續可調。精確度高、穩定性好等特點。差壓變送器將不同傳感器技術與緊湊型鋁合金殼體或塑料外殼相結合，能應用于多種液體和氣體測量。

　　差壓變送器采用全硬封充油隔離技術，獨特的雙芯體設計，單項靜壓保護可靠，極大的增強了反向過載等級。智能補償技術，長期性能穩定，因此可完美地在廣泛的精密測量中應用，包括氣體液體的流動，差壓變送器與一般的壓力變送器不同的是它們均有2個壓力接口，差壓變送器一般分為正壓端和負壓端，一般情況下，差壓變送器正壓端的壓力應大于負壓段壓力才能測量。

　　差壓變送器安裝要求：

　　1.差壓變送器在工藝管道上的安裝位置與被測介質有關，為了獲得較好的安裝效果，應注意考慮下面情況：

　　防止變送器與腐蝕性或過熱的被測介質直接接觸；

　　防止渣滓在引壓管內沉積，堵塞；

　　正負壓兩側引壓管的長度應盡量相同；

　　正負壓兩側引壓管內的液柱壓頭應保持平衡；

　　引壓管安裝在溫度梯度和溫度波動最小的地方。

　　2.測量液體流量時，差壓變送器應安裝在被測管道的旁邊或下面，以便氣泡排入管道中；

　　3.測量氣體流量時，差壓變送器應安裝在被測管道的旁邊或上面，以便積聚的液體容易流入管道中；

　　4.測量蒸汽流量時，差壓變送器應安裝在被測管道的下面，以便冷凝水能充滿在引壓管中。

　　應特別注意，測量蒸汽或其它高溫介質時，要防止差壓變送器接觸介質的溫度超過變送器使用的極限溫度。

　　差壓變送器的注意問題：

　　(1)設計和安裝時應考慮油罐底部的取壓開孔盡可能放低，以消除溫度變化而造成的誤差，必要時引入溫度補償。

　　(2)在油罐的罐體水平截面不等的情況下(如上小下大)，要考慮補償措施。如二次表選用WP-H80系列液位-容量控制儀。

　　(3)為達到一定精度，如油罐頂部裝有呼吸閥時，必須采用差壓變送器而不能采用壓力變送器。對敞口油罐或精度要求不高時，可直接采用壓力變送器以方便安裝。

　　(4)二次表盡量采用智能表，可方便改變量程，實現溫度補償?shù)取?/p>

　　差壓變送器是針對氣體或液體的壓強單位是帕斯卡；壓力變送器一般也是指氣體液體壓強，不過還有針對壓力的也叫稱重傳感器。差壓變送器測量的是兩個(容器內)氣體或液體的壓強差值是一個相對量。

　　差壓變送器是用來檢測生產過程運行中流體的流量、差壓、壓力、液位、密度等參數的現場儀表，因它直接與被測介質相接觸.所以經常在高溫、低溫、腐蝕、振動、沖擊、輻射等惡劣環境中運行。以及由于工藝流程的大型化、復雜化及計算機集散控制的應用。因此對變送器的精確度、長期穩定性、可靠性等均有有反高的要求。
