差壓流量計在工業流量測量中的運用及定檢方面

　　目前,隨著社會的發展,工業對自動化儀表的需求，儀表在測量程度不斷的提高,流量測量儀表已經成為工業企業生產中不可或缺的熱工計量儀表,所有液態、氣態介質的原料和產品都需要準確計量,包括熱力系統中的水、蒸汽及空氣流量也都需要進行流量的計量。

　　流量測量的智能化數字化等各種先進的科技,科技的發展直接推動了儀表領域的發展,同時在實踐測量活動中的儀表使用出現的各種需求也促進的儀表行業的科技進步。儀表是鍋爐運行控制的一個重要環節,大家都知道它是鍋爐的眼晴,良好完備的儀表對提高鍋妒效率,節約燃料確保鍋爐安全經濟運行具有重要意義,本文結合多年工作實經總結,簡單介紹了壓力變送器(差壓流量變送器)的工作原理,分析了常出現的故障及處理方法、壓力變送器的檢定。

　　差壓流量計是根據安裝于管道中流量檢測件產生的差壓,一直的流體條件和檢測件與管道的幾何尺寸以測量流量的儀表。差壓流量計由節流裝置、上下游直管段和差壓流量儀表組成。

　　測量原理：充滿管道的流體經節流裝置時,流束將在節流件處收縮,使流速加快,靜壓力降低,導致節流件前后產生壓差。流速增大,差壓也隨之增大。因比,通過測量差壓,可以確定流量,采用這種原理測量的儀表稱差壓式流里計。

　　測量系統的組成：測量系統是由節流裝置、引壓導管、三閥組、差壓變送器和二次儀表組成。節流裝置將導管中流體的流速轉變成差壓信號送至差壓變送器,差壓變送器將差壓信號轉變成差壓標準電流信號,最后由二次儀表通過對電流信號的運算處理,顯示出流體的流量來。

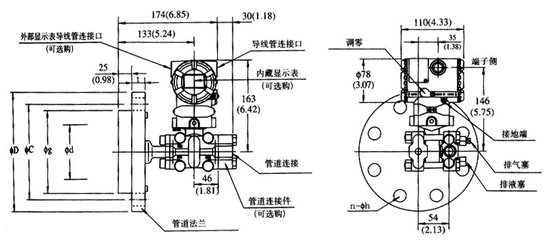

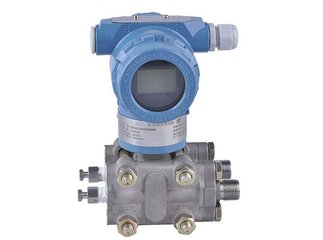

　　差壓變送器和二次儀表

　　差壓變送器是差壓式流量計中的重要組成部分,它將節流裝置的差壓信號轉變成電流信號,以便于二次儀表處理和運算。

　　正確使用流量儀表,保證儀表量值的準確性,對于節約能源、提高經濟效益具有重要作用,如果儀表計量不準確、會直接影響到國家和消費者的利益,同時還會影響到人民的生命財產安全。就我們供熱部門來說,鍋爐是我們的主要熱源,其運行的經濟型、穩定性直接影響到企業效益和安全,我們來用先進的DCS系統作為鍋爐控制系統的核心,差壓流量計準確的數據輸出才能保證DCS系統為鍋爐安全經濟的運行。差壓流量計安裝于條件惡劣的工作現場、由于常年運行、無論節流裝置還是節流裝置與連接的導圧管路都要發生相應的變化。

　　在這里根據自己多年從事計量工作的經驗分析一下:

　　差壓變送器經常出現的故障：

　　1:安裝完畢后無輸出信號；

　　檢查原因:(1)可能未通電,(2)電源線、信號線是否連接正確,儀表工錯誤操作導致隔離液或冷凝液被沖掉。

　　2:輸出信號為零點；

　　檢查原因:(1)正負壓側根部截止閥是否打開,(2)平衡閥是否關閉,最后看正壓側閥門、排污閥、導壓管是否泄漏。

　　3:輸出信號為滿度；

　　檢查原因:檢查流量超負荷,減小流量。負壓截止閥是否打開,打開截止閥。負壓側閥門、排污閥、導壓管是否泄漏在漏點處補焊或更換。

　　4:輸出值與流量值不符；

　　檢查原因:隔離液加注不均勻或流失,重新加注。冷疑液液位不一致或冷凝液流失,孔板如彎曲,要更換孔板。節流件表面是否有污垢、粗糙,必須清洗處理。

　　5:指示值偏高；

　　檢查原因:

　　(1)負壓側閥門、管線處是否泄漏,要及時關閉閥門處理泄漏處。

　　(2)負壓側有氣體,或正壓管線最高點比負壓管線高,造成了附加誤差,重新安排管線,排放負壓管內氣體。

　　(3)負壓側管線堵塞，關閉閥門疏通管線

　　(4)負壓側截止閥沒全部打開,及時打開

　　6:指示值偏低；

　　檢查原因:

　　(1)平衡閥沒關嚴,及時關嚴

　　(2)平衡閥、正壓側管線有漏點,要及時補焊或更換

　　(3)正壓側有氣體,或正壓側管線最高為比負壓管低,造成了附加的誤差

　　(4)正壓側截止閥沒有全部打開,及時打開截止閥

　　(5)孔板入口直角邊緣變鈍,破損嚴重,及時加工或更換新孔板。

　　變送器的檢定：

　　1.變送器的外觀；

　　(1)變送器的銘牌應完整、清晰、應注明產品名稱、型號、規格、測量范圍等主要技術指標,高、低壓容室應有明顯標記。還應標明制造廠的名稱或商標、出廠編號、制造年月。

　　(2)變送器零部件應完整無損,緊固件不得有松動和損傷現象,可部分應靈活可靠。

　　(3)新制造的變送器的外殼、零件表面涂覆層應光潔、完好、無銹蝕和霉斑。內部不得有切屑、殘渣等雜物。使用中和修理后的變送器不允許有影響使用和計量性能的缺陷。

　　2、壓力變送器的密封性變送器的測量部分在承受測量上限壓力(差壓變送器為額定工作壓力)時,不得有泄漏和損壞現象3、壓力變送器的基本誤差儀表有零點漂移和傳感器誤差大的情況，所以壓力変送器現場安裝完畢后，要進行調校,變送器基本誤差應不超過允許誤差。

　　3、壓力變送器的測量誤差按下面式計算�！鰽=Ad-As

　　式中△A一壓力變送器各檢定點的測量誤差mAV或kpa

　　Ad一壓力變送器上行程或下行程各檢定點的實際輸出值,mAV或kpa

　　AS一壓力變送器各檢定點的理論輸出值,mAV或kpa

　　4、選擇檢定占

　　檢定點的選擇應按量程基本均布。一般包括上限值、下限值在內不少于5個點。優于0.1級和0.05級的壓力変送器應不少于9個點。

　　5、鑒定方法:

　　從下限值平穩的輸入壓力信號到各檢定點,讀取并記錄輸出值直至上限;,然后反向平穩改變壓力信號到各檢定點,讀取并記錄輸出值直至下限,這為一次循環。如此進行兩個循環的檢定。

　　6、常規差壓變送器和智能差壓變送器的校準不同,因為智能變送器在輸入壓力源和產生的4-20mA電流信號之間,除機械、電路外，還有微處理芯片對輸入數據的運算工作。因此，調校與常規方法有所區別。這里我簡介紹一下美安特廠家生產的儀表怎樣調校：

　�。�1）當零點超差,需調零點,量程零點為0Mpa時,按住DOWN鍵約5秒鐘,松開顯示”GOOD",量程零點不是0MPa時,按ENTER5秒進入菜單,進入SUB6,輸入密碼040820,然后按返回,最后同時按DOWN和MOVE5秒,顯示“00即可。

　�。�2）當壓力滿量程時超差,需要調滿,按ENTER5秒進入菜單,按鍵進入SUB6，輸入密碼040821,然后按返回,最后按UP5秒，顯示GOOD即可。調零點時對滿度幾乎沒有影響,但調滿度時對零點有影響。由此可見調完滿度要及時回壓到零點,看零點是否在允許誤差內。

　　在測量過程中差壓變送器,需要進行測量的項目非常多,及各種流量儀表等等,這些測量數據的準確與否是保證安全、經濟生產的重要技術基礎,是企業經營管理、降低成本的基本保證。由此，做好計量管理工作是非常有必要的。做好選型、使用中維護及后續配套變送器的檢定工作仍然具有非常重要的意義。
