電磁流量計該如何正確的安裝接地環它起到什么作用

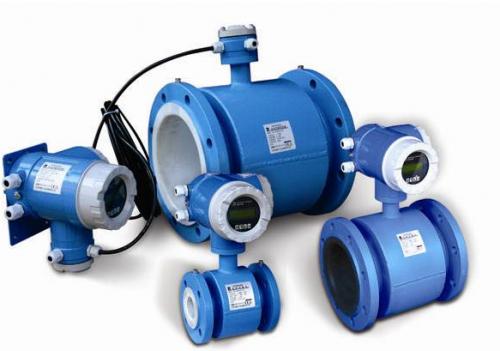

　　電磁流量計的基本原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極延管徑方向穿通管壁固定在測量管上。

      電磁流量計其特點管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。在現場可根據用戶實際需要在線修改量程。高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150：1。超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

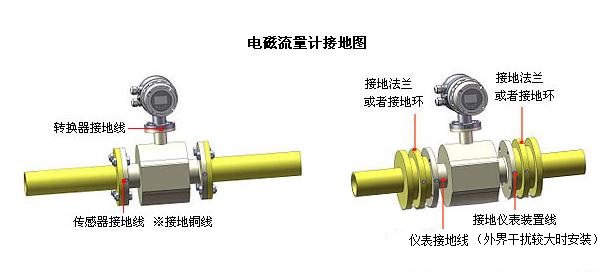

　　由于電磁流量計在不導電的介質中，是測量不了的，所以在使用塑料管道的時候，廠家會配接地環。電磁流量計接地環是通過接地電極直接與介質接觸，再通過接地環與儀表法蘭接地，以達到與地等電位，以消除干擾。

　　那么電磁流量計接地環的作用是什么？是否必須要有接地環？如果沒有接地環的話會出現什么問題呢？

　　1、接地環的作用，接地環通過接地電極直接與介質接觸，再通過接地環與儀表法蘭接地，以達到與地等電位，以消除干擾。

　　2、接地環使用：往往在某些場合便不適合加接地環，比如在測強腐蝕介質的時候，往往管道會用PVC或者襯四氟的電極選擇的是貴重金屬，尤其對大口徑來說，那就不可能配接地環了，成本太高了。這種情況下一般選擇三電極，其中兩個電極是測量用的另外一個是接地用的。

　　電磁流量計如何正確使用接電環：

　　一般如果管道是金屬材質的也可以不配接地環，將流量計的法蘭和管道連起來然后再接地，也可以很好的使用，尤其在大口徑的情況下。如果小口徑，帶接地環也無所謂，成本上不會差太多。另外有些用戶測的不是強腐蝕介質，但其管道是非金屬的，這時候就必須要配接地環了，接地對電磁來說是非常重要的�，F(xiàn)場磁場的干擾對電磁來說是致命的，因?yàn)殡妶鑫覀兛梢圆扇∧承┦侄芜M(jìn)行屏蔽屏蔽，但是磁場我們沒辦法屏蔽，所以電磁流量計安裝一定要避開強磁場。

　　接地環也不是萬能的，在某些場合往往也不適合使用接地環。一般如果管道是金屬材質的可以不配接地環，將流量計的法蘭和管道連起來然后再接地，也可以很好的使用，尤其在大口徑的情況下。如果小口徑，帶接地環也無所謂，成本上不會差太多。另外有些用戶測的不是強腐蝕介質，但其管道是非金屬的，這時候就必須要配接地環了，接地對電磁來說是非常重要的。

　　在測強腐蝕介質的時候，往往管道會用PVC或者內襯四氟材質，這個時候電極一般選擇的是貴重金屬，如鈦材電極、鉭材電極。但對于大口徑電磁流量計來說，因?yàn)榭紤]到成本因素，那就不適合配接地環了。這種情況下一般選擇三電極，其中兩個電極是測量用的另外一個是接地用的。

　　現場磁場的干擾對電磁來說是致命的，因?yàn)殡妶鑫覀兛梢圆扇∧承┦侄芜M(jìn)行屏蔽屏蔽，但是磁場我們沒辦法屏蔽，所以電磁流量計安裝一定要避開強磁場。

　　電磁流量計有其獨特的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸緘、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
