深度分析差壓式孔板流量計在測量范圍中常見故障維修方式

     差壓式孔板流量計測量精準度可以從一定程度上對企業的生產投入與產出的經濟效率產生直接的影響力。測量的效果降低,不僅會影響到企業的當期的利潤率,也是決定企業的長遠發展的重要因素。

     由此，越來越多的企業意識到提高儀表的工作性能利用效率成為企業發展的關鍵,那么如何正確的判斷并解決儀表的故障,確保儀表的準確性,確定故障問題如何快速的解決，這也是工作人員必須具備的能力。

　　美安特儀表在長期的生產過程中積累的經驗,針對孔板流量計差壓流量計在生產中使用狀況,分析總結了一些可行性的判斷和解決方法,希望企業及用戶工作人員的維修工作提供參考和幫助。

　　孔板差壓式流里計的應用由來已久,實踐經驗豐富成熟,標準規范完善,品種規格齊全的一類流量計,它可能是唯一的天然氣流量計。差壓式流里計的兩個組成部分:差壓變送器和流量顯示儀有突出的進展,估計今后止此類流里計仍將占據重要的地位。

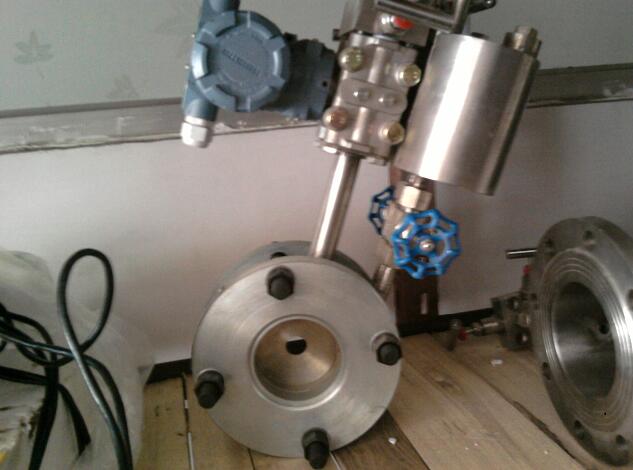

　　孔板差壓式流量計的原理和特點：

　　一、差壓式流量計的結構原理：差壓式流量計是由測量元件和顯示儀表組成。其中測里元件安裝在被被測物質的管道中,通過其與物質流量產生的壓力差,傳遞給顯示儀表進行流量顯示,這也是差壓式流量計的一次裝置。顯示儀表是差壓式流量計的二次裝置,它通過接收測量元件的信息,以對應的流量顯示進行體現,實現對被測物質的監測作用。

　　二、差壓式流里計的特點：差壓式流量計構造簡單穩定,安裝相對簡單快捷,同時價格低廉、性能穩定,具有很好的應用效果,在長期的市場應用中,其監測準確性獲得了良好的市場反饋,其生產設計標準與規格已實現標準化,在企業生產中普遍應用。同時,孔板流里計、V錐流量計等差壓式流量計還可以在不確定度范圍內進行應用,更加具有實用性。

　　三、常見的故障及處理方法：

　　儀表安裝問題，當差壓式流量計儀表初次安裝時,其安裝正確與否能的夠從流量曲線的變化趨勢與實際流量的差別中直接體現出來。當安裝的設備進行使用時,當流量增加,其儀表顯示的流量趨勢不變或呈負數,抑或設備停止使用后,儀表顯示流量呈正數,則說明儀表初次安裝錯誤。這種可能一般是由設備測里元件安裝與被檢測物質的介質呈反方向,只需調整測里元件方向即可解決可題。

　　由此可見,差壓式流量計儀表在初次安裝時,要嚴格遵守安裝設計說明進行安裝,如果安裝過程出現錯誤,則會影響儀表的準確性,需要進行其他處理。例如畢托巴流量計需要在直管段前10D后5D位置進行安裝,如果位置達不到要求,則不能完成測量任務,需要進行設計處理才能正常運用。

　　那么差壓式孔板流量計在安裝時的有哪些規定：

　　1.節流裝置應安裝在兩段具有等直徑的圓形橫截面的直管段之間，在此中間，除了取壓孔、測溫孔外，無本標準規定之外的障礙和連接支管。直管段毗鄰孔板的上游10D（D為上游測量管內徑，下同）或流動調整器后和下游4Dde直管部分需機加工，并符合本標準規定。

　　2.符合上述所要求的最短直管段長度隨阻流件的形式和直徑比而異，并隨是否安裝流動調整器而不同。

　　3.直管段的條件。

　　1）直管段直度：節流裝置用的直管應該是直的。當與管道直線的偏差不超過其長度的0.4%時，則認為管道是直的，通常情況下只需目測檢查。上下游直管段對引起管道直線的偏差也應不超過其長度的0.4%。

　　2）直管段圓度和直徑：直管段圓度在孔板上下游側距取壓孔沿測量管軸向長度上各為0.5Dde范圍內，應實測。

　　4.正負導壓管問題，在進行正常生產作業時,如果發現流量曲線呈最大值皮動,且流量曲線變化較為平緩時,這種情況一般為負壓管堵塞;而流量曲線頻繁回零或者曲線波動幅度太大時,這種情況一般則為正導管堵塞。針對正負導壓管堵塞的問題,一般用鐵絲將堵塞位置疏通即可。當堵塞位置不能進行疏通時,一些探測元件需要進行蒸汽沖先(0.3MPa)，對于處于節流元件內部時,以上方法都無法實現堵塞位置的疏通,就需要對堵塞位置進行更換,以此恢復正常運行。另外,正負導壓管堵塞問題,并非堵塞發生時才進行處理,還可以定期對其進行維護預防處理,以此達到延長使用時間的效果。

　　5.檢查導壓管是否存在漏氣現象

　　檢查導壓管是否存在漏氣現象,可以從以下情況得到結果:①如果負壓管漏氣時,當流量F增加,流量計的顯示值則為偏大或超量;當流

　　量F降低,流量計顯示值保持不變,由此判斷負導壓管存在漏氣現象。②如果正壓管漏氣時,當流量F增加,流量計的顯示值則為偏小或

　　最低值;當流量F降低,流量計顯示值變化不明顯,由此判斷正導壓管存在漏氣現象。

　　誤差造成流量損耗的差別

　　四、檢查差壓變送器的密封性：

　　在差壓變送器中使用肥皂水檢測,一方面要仔細檢査一次表是否有泄漏現象,檢査三閥組,檢査一次取壓元件根部閥,從而確保以上檢查位置沒有出現異常現象。另一方面,為了更好地解決一次表信號,差壓式流里計在能源計量系統中進行檢查,并對現場及中空二次表電流信號用萬能表準確檢查,結果顯示電流相符或者是不符合,其中不符合則表示是傳遞信號線的故障,應對傳遞信號線進行逐一排查故障處理,有時候也需要檢査接線端子。一般儀表傳輸信號線屏蔽需要進行接地維修。

　　檢查差壓變送器是否正常運行，差壓變送器的故障大部分是由于零點漂移或者導壓管堵塞,這就需要在現場檢查它的零點和運行軌跡,而不是對刻度進行一一檢查其具體實施措施包括:①零點檢查將正負壓截止閥關掉,平衡閾打開，這時差壓變送器輸出電充則為4MA。②運行軌跡的檢查當零點檢查完畢后,各個閥門恢復到原始洑態,經負壓室排氣排污閥打開,這時變送器輸出電流則為200MA。

　　檢查溫壓儀器表的流量值，在有限的范圍內,溫度壓力的變化也將會影響流量計的數值產生波動,如若查到二次表出現溫壓異常時,要及時將溫壓進行設置,恢復到之前的固定值。

　　結束語：

　　總結以上的問題,孔板流量計、差壓式流量計在企業生產過程中發揮著重要的作用,因此,一旦發現計量儀表出現故障,需要儀表維修人員迅速解決,保障差壓式流量計正常運行。儀表維修人員要早日常工作中善于研究問題、解決問題,并且還要善于總結、)歸納,一般儀表出現故障,其判斷順序按照先表外后表內,表外故障依次排除信號線、沖擊管線、閥門等部位,在確定表外無故障后,要從表內進行一次排查,進而確定故障發生位置。另外儀表維修人員還應具備一定的儀表設計工藝,特別是儀表參數之間的關系,對故障的排查檢修有著十分重要的幫助。
