差壓式流量檢測儀表組成和原理介紹

差壓式流量計組成

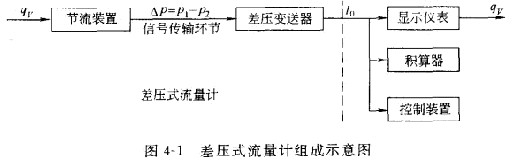

差壓式流量檢測儀表，是根據節流原理來測量流量的儀表。它由三部分組成:將被測量值轉換成差壓值的節流裝置;信號的傳輸環節;用來檢測差壓并轉換成4-2OmA標準電流信號的差壓計或差壓變送器。差壓式流量計的輸出出信號通過顯示儀表指示出瞬時流量，通過積算器進行流量的計量，通過控制裝置對流最進行控制，其組成如圖4-1所示。

    差壓式流量計是一種發展較早、研究比較成熱且比較完善的流量檢瀏儀表，目前已系列化、通用化及標準化，是上業過程檢測氣休、蒸汽、液體流量最常用的一種流最檢測儀表。據統計，在世界趨田內使用量達5o%--60%。工業中常用的孔板、噴嘴和文丘里管三種節流裝置稱為“標準節流裝置”。目前中國使用的標準為《流星測量節流裝置用孔板，噴嘴和文丘里管測量上述標準化的節流裝置以外，還有一些非標準化的節流裝置，如1/4圓噴嘴、雙重孔板、圓缺孔板等。標準節流裝置與非標準化的節流裝置的區別在于:標準節流裝置是按照標準文件設計、制造、安裝和使用，無需經實流校準即確定其流量值并估算流量測量誤差;而非標準化的節流裝置是成熟度較差，尚未列人標準文件中的檢測件，須經實流校準方可確定其流量值并估算流量測量誤差.

差壓式流量計原理

  節流原理

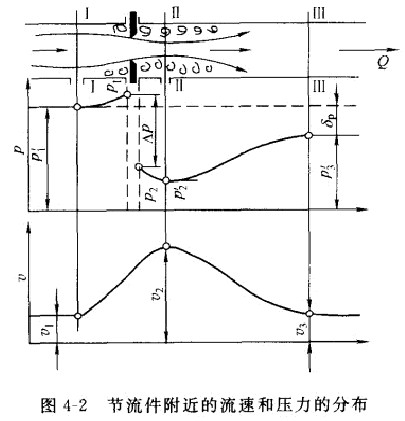

    如圖4-2所示，充滿管道的流體，當它流經管道內的節流件時，流束將在節流件處形成局部收縮，因而使流速增加、靜壓力降低，于是在節流件前后產生壓差。流體流量越大，產生的壓差越大，這樣可依據壓差來反映流量的大小。這種檢側方法是以流體流動的連續性方程(質量守恒定律〕和伯努利方程(能量守恒定律)為基礎的，其差壓的大小除與流量有關外，還與其他許多因素有關，如節流裝置形式和管道內流體的物理性質(密度、粘度)不同時，在同樣大小的流量下產生的壓差也是不同的。
