防爆磁翻板液位變送器安裝、使用及維護

作者：金湖聯儀自控設備有限公司  潘傳美  2011年4月29日

引言：防爆磁翻板液位變送器與磁翻板液位計配套使用，構成帶有現場顯示甚至現場和遠傳一起顯示的防爆遠傳磁翻板液位計，可用于石油、化工、食品、醫藥、商業、電廠、水廠等部門的危險區域或安全區的敞口容器或密封壓力容器內液位的測量兼遠傳變送輸出，選配合適的數顯表，既可實現對現場液位進行遠距離顯示、觀看、記錄及控制。

關鍵詞：液位計 防爆 磁翻板液位計 液位變送器 變送器

1、 產品特點

防爆磁翻板液位變送器是基于磁性吸引的原理以及R/1轉換技術生產制造的，具有以下特點：

A、 二線制4～20mA DC變送輸出

B、 采用低漂移集成運放

C、電遠傳液位變送，輸出電流與液位高度成正比

D、本安型防爆（ExiaⅡCT4）

E、 零位與量程調節簡便

F、 本儀表與本廠產品UHZ-001型磁翻板液位計配套使用

2、 產品使用環境條件

環境溫度：-40～+ 80℃,液體溫度≤120℃

大氣壓力：86～106KPa

相對濕度：5%～95%

3、  技術參數：http://dyxdbz.cn/products/viewproduct-276.html

4、  產品組成

磁翻板液位變送器是采用浮力和磁耦合效應感應液位的變化，經R/1轉換電路處理時限遠距離指示的方式。成套測量是由變送器和磁翻板液位計組成。

5、 產品型號編碼

為了便于管理和用戶訂貨的時候方便，產品的主要技術功能參數采用數字字母編碼型式，詳情：http://dyxdbz.cn/products/viewproduct-271.html

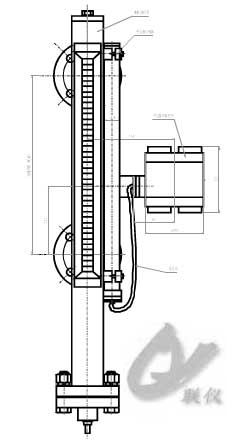

6、 外形尺寸和安裝尺寸圖

7、 原理見產品系列介紹http://dyxdbz.cn/products/list2-150.html

8、 磁翻板液位變送器安裝步驟和注意事項

1）注意事項

A、 本變送器與安全柵關聯設備相配，關聯設備安裝于安全場所。

B、 本液位變送器外殼應可靠接地

C、本液位變送器與關聯設備之間的連接電纜為二芯屏蔽電纜。電纜芯線截面積應不小于0.5mm2，電纜屏幕層在安全場所接地，電纜允許分布電容≤0.06μF，電纜允許分布電感為2mH

D、對關聯設備的安裝，使用必須遵守安全柵使用說明書規定。

E、 磁翻板液位計的安裝注意事項完整詳細見 http://dyxdbz.cn/blog/post/40.html

2）安裝步驟

   變送器的安裝場所應避免日曬，雨淋的直接影響 涉及磁翻板液位計的安裝及使用，詳見說明書，下面講配套液位變送器的安裝及使用。

通常，對于成套選購我廠磁翻板液位計和配套的磁翻板液位變送器的用戶，下述步驟無需進行，因?yàn)橐话闱闆r在出廠前，已經安裝好。以下步驟是針對單獨選購磁翻板液位變送器的用戶：1、先將變送器的變換部分（即傳感組件）用3只螺釘（M5*20）固定在液位計連通管的支架上，然后再將變送器的檢測桿（即傳感部件）用4只不銹鋼螺釘固定在磁翻板液位計連通管夾板上。在安裝變送器檢測桿時，除了注意別碰撞以外，還需要注意：①應將檢測桿上的一條紅色標志線對準磁翻板液位計的零位處，②檢測桿的引線端位于低液位處，并使檢測桿引線端壓緊零件的平面端對準磁翻板液位計的連通管，否則變送器的輸出信號可能會丟失或輸出信號大小顛倒。

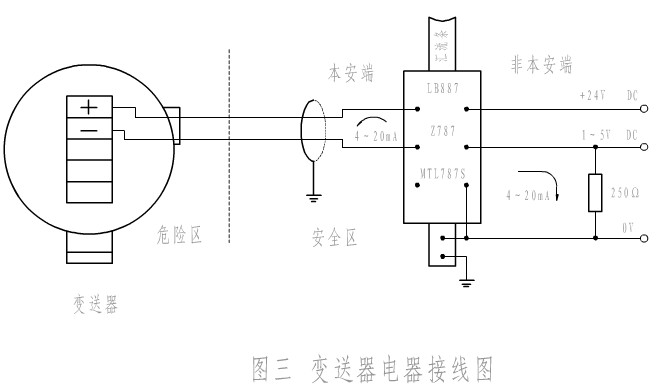

電氣連接圖

9、 磁翻板液位變送器使用說明

對于本廠成套產品（磁翻板液位變送器和翻板液位計），制造廠在出廠前均已按用戶要求調整好，但是為了可靠起見，用戶在正式投入使用前，仍然需要對變送器的零位及量程進行復查或進行必要的調整，步驟方法如下：

①     開啟電源使得變送器熱穩定（預熱30分鐘后），參閱翻板液位計有關說明書，打開磁翻板液位計閥門使得液體進入液位計，至液位計零位并穩定下液位高度，這時，觀看變送器輸出信號是否在4mA或1V，如果不符合，可逆時針方向打開變送器另一端殼蓋，用相應的鐘表起子小心調正印板上調零電位器，直至輸出信號相符合。

②     然后再將液位升至滿量程處，至相應的液位計的翻版為滿量程并穩定其液位高度，再觀察變送器輸出信號是否為20mA（或5v）處，如果不符合，可小心調正印板上的量程電位器，直至輸出信號相符既可（無需再復測零點是否改變）。

③     請嚴格按照上述步驟進行調整，不能先后順序顛倒。

④     上述方法為工作介質校驗變送器，因直接讀翻板液位計的翻板存在一定的誤差（10mm）,有條件的用戶可選用標準尺、玻璃管液位計等組成的校驗裝置對變送器進行零點及量程的校驗及調整，其實際誤差則可減小。

⑤     然后，校驗25%、50%、75%量程的顯示值，待其基本性能符合要求后，方可投入正常運行，上述可調部分不得隨意旋動以防意外。

如上圖中，圖中的安全柵不使用，則變?yōu)槠胀ǖ姆�板液位變送器，可用于安全區內(非爆炸危險區)的液位計遠傳變送。

10、             防爆磁翻板液位變送器維護和常見故障及排除方法
