- 產品型號: UHZ-526
- 產品名稱: 遠傳磁翻板液位計
- 產品報價: 元
- 瀏覽次數: 1782 次

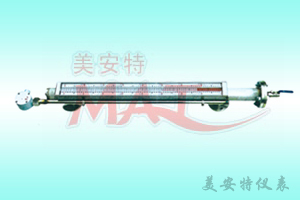

帶遠傳磁翻板液位計
帶遠傳磁翻板液位計的說明
UHZ-526帶遠傳磁翻板液位計是基本型與遠傳變送器兩部分的組合即可實現信號遠傳、液位報警及控制功能。UHZ型磁翻板液位計的直觀、醒目、性價比高、耐溫、耐壓、防腐、防爆的特點,使其廣泛應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。
帶遠傳磁翻板液位計的技術參數
A.基 本 型
測量范圍:300~15000mm 測量精度:±5.0mm,±10mm
工作溫度: -40~250℃ (ABS PP-R,PVC:-40~80℃) 特殊型可達450℃
工作壓力 :≤2.5MPa(2.5MPa以上可另行設汁) 防腐型≤0.6MPa
介質粘度 :≤1st(10-4m2/s) 介質密度:≥450kg/m3
介質密度差:≥ 150kg/m3 排污接口:ZG1/2“(內)
環境振動:頻率≤25Hz,振幅≤0.5mm 跟隨速度:≤0.08m/s
接液材質:不銹鋼(1Cr18Ni9Ti,316,316L)
不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,)
PVC塑料(聚氯乙烯),PP-R,ABS
連接過程 :側 裝 式 HG20592-97 DN25 PN4.0(或用戶指定)
頂 裝 式 HG20592-97 DN100 PN1.6(或用戶指定)
夾套法蘭 HG20592-97 DN15 PN1.6(或用戶指定)
B. 遠傳裝置
輸出信號:4~20mA 負載阻抗:350Ω(24VDC時)
供電電源:18~30VDC(額定24VDC) 環境溫度:-40~80℃
相對濕度:≤90%RH 功 耗:0.5W
本 安 型:ibIICT4 隔 爆 型:dIIBT4
C. 控制報警開關
輸出型式:常開常閉開關信號 報警精度:+10mm
環境溫度:-40~80℃ 工作壽命:≥105次
出線接口:M201.5或內螺紋3/4″
帶遠傳磁翻板液位計的特點
適合于壓力容器的液位與界位測量,可集現場指示、遠傳輸出和控制報警于一身。
指示新穎,讀數直觀、醒目?筛鶕用戶方便改變觀察角度。
測量范圍大,不受儲罐高度限制。
指示機構與被測介質完全隔離,因而密封好,可靠性高,使用安全。
耐高溫,可采用不褪色陶瓷翻柱。
結構簡單,安裝方便,維護費低。
帶遠傳磁翻板液位計的原理
金湖聯儀自控生產的磁翻板液位計應用液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,遠傳磁翻板液位計主導管中的浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白翻柱翻轉180度,當液位上升時,翻柱由白色轉為紅色,當液位下降時,翻柱由紅色轉為白色,指示器的紅、白界位處為容器內介質液位的實際高度,從而實現液位的指示。
金湖聯儀自控生產的磁翻板液位計的電信號遠傳由基本型與液位遠傳裝置的組合實現。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成,該變送器的傳感器以捆綁的形式固定在UHZ型磁翻板液位計的主導管外側,使其處于液位計同一磁耦合系統中。當磁性浮子隨液位上下移動時,對應液位位置的干簧管受浮子內磁場的作用吸合,電阻鏈阻值發生變化,通過轉換模塊將變化的電阻信號轉換成二線制4~20mADC標準信號輸出,該信號可方便地與電動III型儀表、顯示儀配套使用,亦可與光柱指示、數字顯示調節報警儀配套使用,從而達到顯示、控制、調節和報警的目的。
