電容式差壓變送器的結構以及工作原理圖文并茂

    電容式差壓變送器是20世紀80年代研制開發的新型差壓變送器，它利用單晶硅諧振傳感器，采用微電子表面加工技術，除了保證t0.2%的測量精度外，還可實現抵制靜壓、溫飄對其影響。由于配備了低噪聲調制解調器和開放式通訊協議，目前的電容式差壓變送器可實現數字無損耗信號傳輸。
    1.電容式差壓變送器結構及工作原理
    變送器主要有檢測部分和信號轉換及放大處理部分組成。

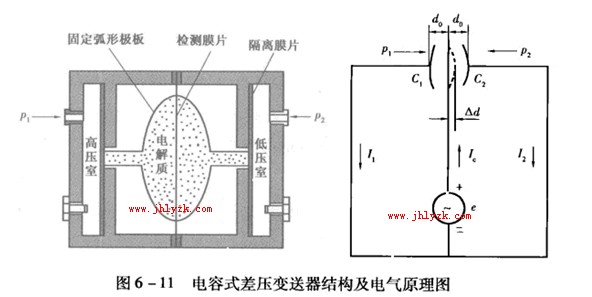

    檢測部分由檢測膜片和兩側固定弧形板組成，檢測膜片在凡差的作用下可軸向移動，形成可移動電容極板，并和固定弧形板組成兩個可變電容器C:和幾，結構及電氣原理可見圖6一11.

    檢側前，高、低壓室壓力平衡，P1=P2;按結構要求，組成兩可變電容的固定弧形極板和檢測膜片對稱，極間距相等,C1=C2

    當被測壓力P1和P2分別山導人管進人高、低壓室時，由于P, >P2隔離膜片中心將發生位移，壓迫電解質使高壓側容積變小。當電解質為不可壓縮體時，其容積變化址將引起檢測膜片中心向低壓側位移，此位移址和隔離膜片中心位移M扣等。根據電工學，當組成電容的兩極板極間距發生變化時，其電容量也將發生變化，即從C1=C2變?yōu)镃1不等于C2。
    由電氣原理圖可知，未發生位移時，I1=12=0；I1+I2=IC;發生位移后，由于相對極間距發生變化，各極板上的積聚電荷量也發生變化，形成電荷位移，此時反映出I1不等于I2，兩者之間將產生電流差，若檢測出其值大小以及和壓差的關系，即可求取流量。

2、特點
    電容式差壓變送器完全由密封測址元件組成，可消除機械傳動所造成的瞬時沖擊和機械振動。另外高、低壓測址室按防爆要求整體鑄造而成，大大抑制了外應力、扭矩以及靜壓對測量準確度的影響。
