一、熱電阻種類及其結構特點：

熱電阻通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從 -200℃ 至 + 600℃ 范圍內的液體、蒸汽和氣體介質及固體表面的溫度。

（ 1 ） WZ 系列裝配熱電阻：通常由感溫元件、安裝固定裝置和接線盒等主要部件組成，具有測量精度高，性能穩定可靠等優點。實際運用中以 Pt100 鉑熱電阻運用最為廣泛。

（ 2 ） WZPK 系列鎧裝鉑熱電阻：鎧裝熱電阻是由感溫元件、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它有下列優點：體形細長，熱響應時間快，抗振動，使用壽命長等優點。

（ 3 ）隔爆型熱電阻：隔爆型熱電阻通過特殊結構的接線盒，把接線盒內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引起爆炸。

（ 4 ）端面熱電阻：端面熱電阻感溫元件由特殊處理的電阻絲纏繞制成，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量表面溫度。

二、熱電阻概述：

1、熱電阻元件：選擇物理化學性能穩定、電阻溫度系數較高的電阻專用金屬材料，制造成標準電阻，如10、25、50、100、500、800、1000Ω等，用于測溫的標準電阻叫熱電阻元件。

2、熱電阻溫度計：采用熱電阻元件制造的溫度計叫熱電阻溫度計，簡稱熱電阻。根據材質分為鉑電阻和銅電阻，還有不常用的銦電阻、鎳電阻等。

3、鉑電阻：鉑是制作熱電阻最理想的材料，其化學性能非常穩定。鉑電阻的測溫精度是現有工業溫度計中最高的。鉑電阻溫度計主要有Pt100、Pt10兩種分度號（標準電阻值分別為100、10Ω），測溫范圍-200～850℃。

4、兩線制：熱電阻產品只有兩根引線，測量電阻包含了引線電阻，一般引線電阻≤0.1Ω。兩線制一般用于引線不長、測量精度要求不高的場合。兩線制僅指熱電阻產品的內引線采用兩根引線，用戶安裝的外引線必須用三根線。

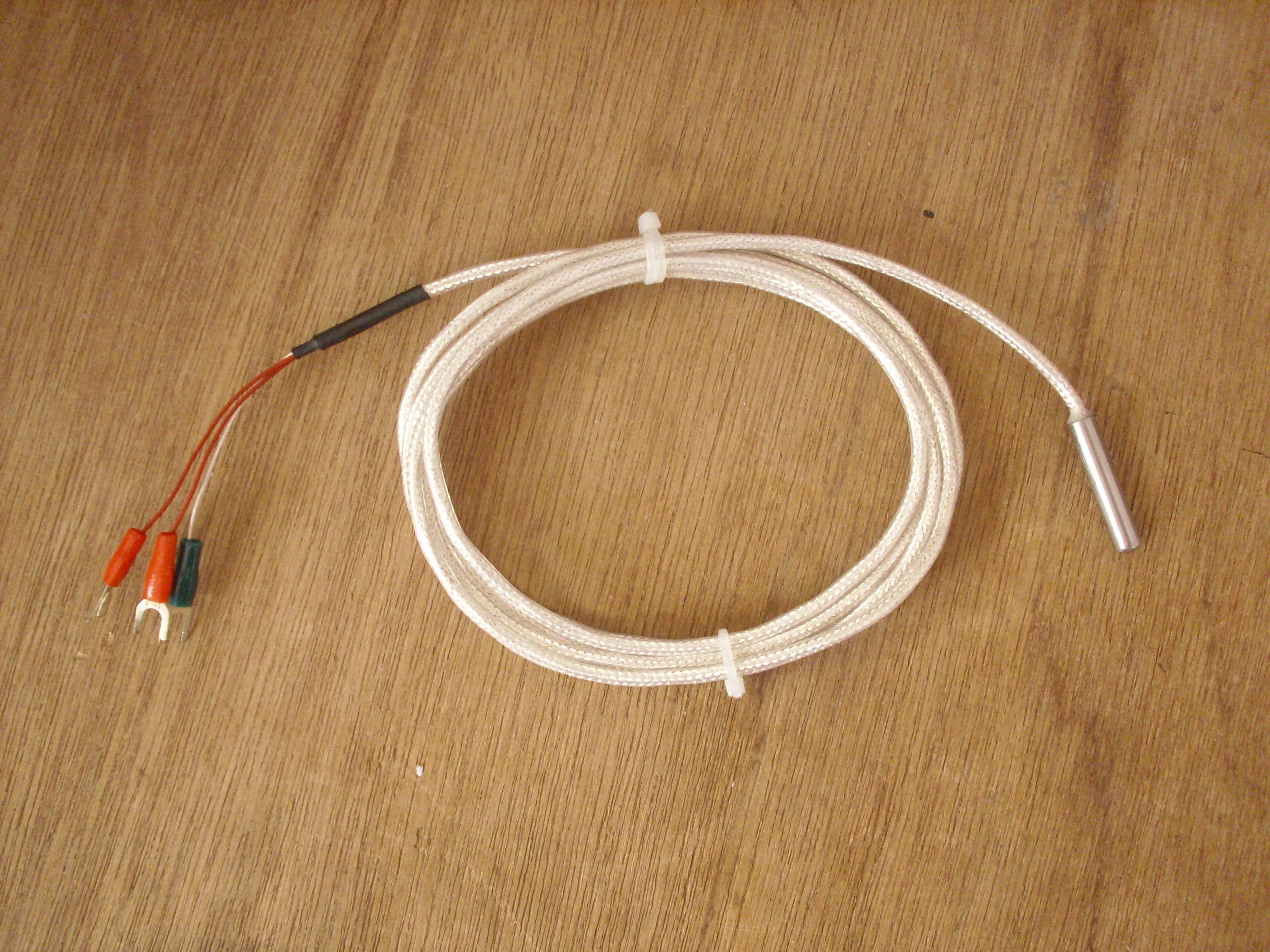

5、三線制：熱電阻產品給出三根引線，而且三根引線的電阻近似相等。結合顯示儀表可消除引線電阻對測量結果的影響。

6、四線制：熱電阻產品給出四根引線，這種方法可以完全消除引線電阻對測量結果的影響，測量精度高，一般適用于精密測量，如標準鉑電阻溫度計。

三、熱電阻的安裝與注意事項：

1、在管道上安裝時，熱電阻的感溫元件應與被測介質形成逆流，至少應與被測介質流束方向成90°角；同時，應將感溫元件總長的1/2放置在最高流速的位置，鉑電阻的護套管末端應越過流束中心線50~70mm。

2、熱電阻的插入深度，一般不得小于套管外徑的8~10倍，一般不應小于300mm。如果插入深度不夠，外露部分又空氣流通，這樣所測出的溫度比實際溫度低3~4度。

3、為避免液體、灰塵滲入電阻的接線盒內，應將其接線盒蓋朝上，出線孔螺栓朝下，尤其是在有雨水濺灑的場所應特別注意。
