一、電接點壓力表的安裝步驟：

1、關閉導壓管前端截止閥。

2、關閉電源。

3、將電接點壓力表纏好生膠帶后連接到導壓管上。

4、電接點壓力表的接線。

5、開啟截止閥并按相應要求調整高爆點和低爆點。

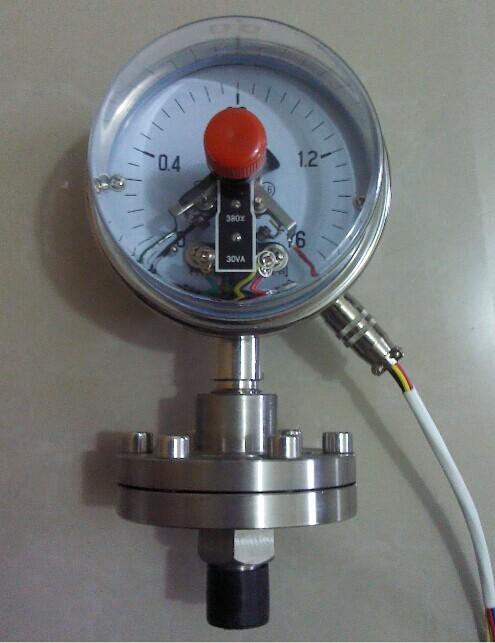

二、電接點壓力表指針的用途：

上面的指針是上限，下面的指針是下限，中間的黑色是實際壓力的數值，實際壓力在上限之上時，與上限接通，與下限斷開。實際壓力在上下限之間時，公共端與上限、下限都斷開。實際壓力在下限之下時，公共端與下限接通，與上限斷開，電接點壓力表就是控制上下限壓力用的。

三、電接點壓力表接線方法：

1、電接點壓力表的接線方法，關鍵在于找到公共線、下限線、上限線。

2、一般情況下，一個符合規范的壓力表，黃線是公共線，即電源線。綠線是下限線，即啟動線。紅線是上限線，即停止線。黑線是接地線。

3、若是遇到一個不符合規范的壓力表，按上述顏色接線后，轉換至自動，通電試機，電機不工作。遇到這種情況，就需要第二種方法了：

（1）壓力表接線盒內有4根線，與金屬外殼相連的那根是地線，這根很容易找到。

（2）余下那3根，用萬用表通斷檔測量，把相通的那2根找出來。把電源線（即公共線）和啟動線接到這2根線上，先不管這2根線是不是接顛倒了，最后剩余那根線，就確定了，接停止線。

（3）把轉換開關打至自動，通電試機，讓水泵抽水。這時注意觀察表壓，如果到了上限壓力，水泵停機，說明接線完全正確。

（4）如果到了上限壓力，水泵不停，說明電源線（即公共線）和啟動線二者位置接反了。把二者互換位置，重新接線即可。
