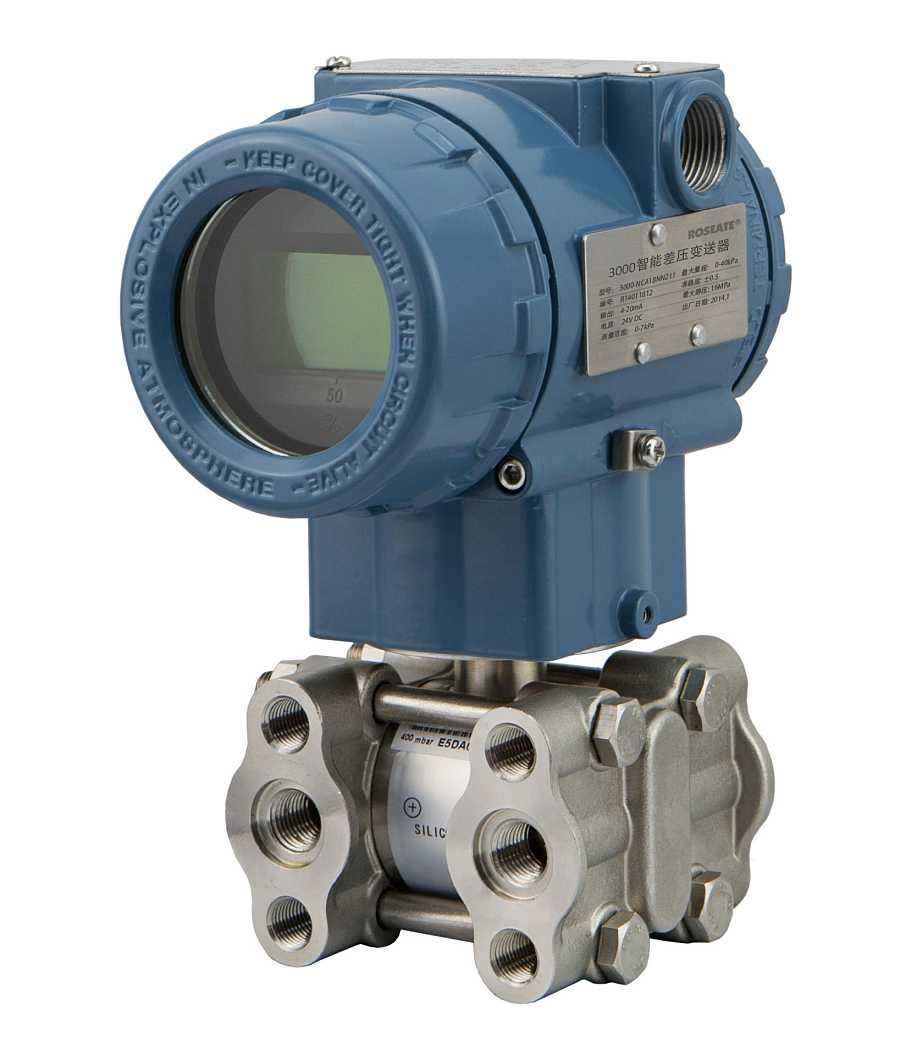

一、單晶硅差壓變送器工作原理：

　　傳感器模塊采用全焊接技術，內部擁有一個整體化的過載膜片，一個壓力傳感器和一個溫度傳感器。溫度傳感器作為溫度補償?shù)膮⒖贾?。壓力傳感器的正壓?cè)與傳感器膜盒的高壓腔相連，傳感器的負壓側與傳感器膜盒的低壓腔相連，壓力通過隔離膜片和填充液，傳遞給傳感器內的硅芯片，使壓力傳感器的芯片的阻值發生變化，從而導致檢測系統輸出電壓變化。該輸出電壓與壓力變化成正比，再由適配單元和放大器轉化成一標準化信號輸出。

二、單晶硅差壓變送器常見故障分析：

　　1、線路故障

　　當DCS顯示數值不正常時，首先到現場要打開單晶硅差壓變送器的接線盒，檢查線路是否虛接、短接或者斷接，可以通過測電源、量電阻、搖絕緣等方法，使用萬用表檢查YR-ER101單晶硅差壓變送器工作電源是否正常，同時測量Y單晶硅差壓變送器的輸出電流值是否在4-20mA范圍內，確認輸出值是否正常。如果無輸出值，YR-ER101單晶硅差壓變送器損壞，需要更換單晶硅差壓變送器。

　　2、引壓管故障

　　引壓管堵塞—在實際生產使用維護中，由于排放不及時或介質臟、堿粉末等原因，時間久了就會固化，引起引壓管堵塞，使測量無法正常進行。為保證變送器正常運行，要定期對引壓管設法疏通。另外，引壓管漏氣—由于單晶硅差壓變送器接三閥組等附件比較多，導致泄漏點增多，維護工作量增大。在施工配管時要合理做好引壓管的防串氣，避免引壓管出現沙眼;接口處螺絲要上緊以防松動。再次引壓管安裝符合安裝要求。

　　3、周圍電磁場干擾

　　在現場安裝布線過程中，各種信號線綁扎(尤其是動力電纜)在一起信號會受到干擾或強磁場干擾情況下，單晶硅差壓變送器偶爾會出現現場不通訊，甚至誤指示等現象。這種現象在進口變送器使用中也出現過。強磁場干擾暫未找到最有效解決方法。

三、單晶硅差壓變送器安裝注意事項：

　　1、開始前，如果閥門是關閉，則使用時，應該非常小心地并緩慢地打開閥門，以免被檢測介質直接沖擊傳感器膜片，從而損壞變送器膜片，管道中必須保持管道的清潔，管道中的沉積物會彈出，并損壞變送器膜片;變送器與散熱管出，切勿漏氣。

　　2、安裝時應考慮油罐(或其它)的取壓開孔盡量可能放低，以消除溫度變化而造成的誤差，必要時引入溫度補償。

　　3、當油罐(或其它)罐體水平面不等的情況下(如上小下大)，要考慮補償措施，如二次表可以選用森菱儀表液位容量調節儀。

　　4、為了達到使用的精度，如油罐頂部裝有呼吸閥時，必須采用差壓變送器而不能采用壓力變送器。對敞口油罐或精度要求不高時，可采用森菱擴散硅壓力變送器以方便安裝使用。
