一、明渠流量計工作原理：

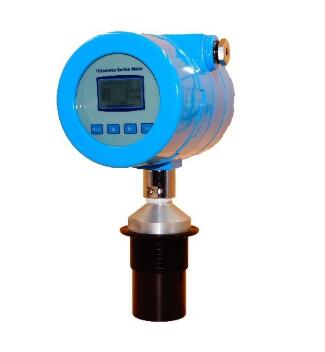

超聲波物位探頭與SWING顯示控制儀相連后，就能夠向被測介質表面發射超聲波，超聲波進行過程中遇反射面（被測介質表面）后返回，探頭接收反射的信號并計算出超聲波行進的時間，通過內部芯片計算出探頭與被測表面間的距離，然后及時將相應的數據傳輸給顯示控制儀，顯示控制儀根據內部的數據計算用戶需要的參數，通過顯示屏顯示在面板上。

二、明渠流量計應用范圍：

由于明渠流量計是非接觸測量，能在較惡劣的環境中應用。明渠流量計應用場所有城市供水引水渠、火電廠冷卻引水河排水渠、污水治理流入和排放渠、工況企業廢水排放以及水利工程和農業灌溉用渠道等。

三、明渠測流量計方法：

從原理上可分為兩大類：水位法與流速面積法。

水位法是通過測量量水建筑物的上游（或上、下游）水位并通過經驗公式或?qū)嶒?yàn)曲線換算成流量來實現計量的。

流速面積法不需修建量水建筑物，通過測量過水?dāng)嗝婷娣e（實際上過水?dāng)嗝婷娣e是通過測量的水位來換算求得）與斷面流速來求得流量。

1、水位法

水位法需要修建量水建筑物，整體精度不高。一方面，當渠道沿程水頭差較小時，量水建筑物會產生水頭損失而影響渠道過水；另一方面，當量水建筑物下游附近建有閘門等擋水建筑物時會在量水建筑物處形成淹沒出流，此時測量精度會大幅下降。

2、流速面積法

流速面積法不需要修建量水建筑物，通過測量過水?dāng)嗝婷娣e（實際上過水?dāng)嗝婷娣e是通過測量的水位來換算求得的）與斷面流速來求得流量，并且精度高、不受下游頂托水的影響。液位測量可通過安裝液位計實現，下面重點介紹斷面流速的測量。

四、明渠流量計使用注意事項：

1、操作不規范

操作方面，操作人員經常不按照標準操作規程進行操作，例如未準確測量管道外徑、周長、壁厚、接觸溫度等，這些參數都會對明渠流量計的原始數據修正產生重要影響。

2、安裝方式方面

操作人員經常不按照管道大小和信號強度選擇安裝方式，往往選擇流量計的默認雙聲程模式。正確的安裝方式為：在大管道和復雜環境中應采用單聲程;在小管道和信號特強的情況下選擇多聲程。

3、安裝位置方面

安裝人員不安規定隨意放置超聲探頭，且不確認管道中介質是否滿管這一重要的測量條件。正確的安裝位置為;應選擇管道的水平中間位置放置探頭;只有在管道滿管的條件下才能進行準確測量，流體向上流的垂直管道能保證滿管流。

五、明渠流量計如何正確安裝：

1、建議儀表與大地可靠相連，即4～20mA的－端或XPS的－端與大地相連。

2、明渠流量計的電線、電纜保護管，要注意密封防止積水。

3、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外盡量安裝專用的防雷裝置。
