一、電接點壓力表的工作原理：
1、電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒抄（插頭座）等組成。一般電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，不銹鋼電接點壓力表用于測量對襲不銹鋼不起腐蝕作用的氣體、液體介質的正負壓力并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警的目的。
2、電接點壓力表基于測量系統中的知彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相道接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。

二、電接點壓力表結構原理：

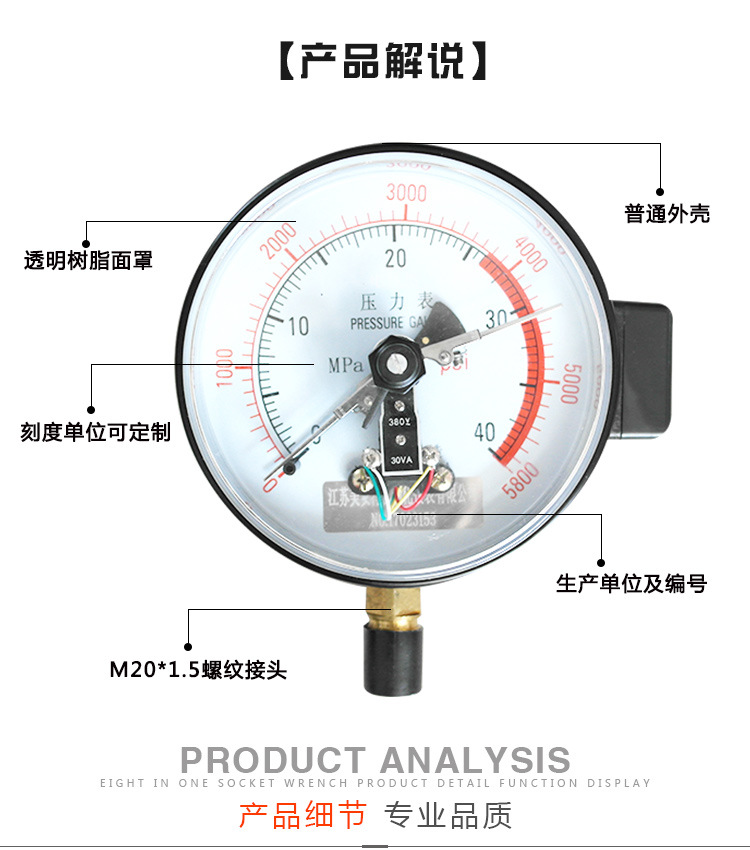

1、儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調節裝置及接線盒等組成。
2、當被測壓力作用于彈簧管時，其末端產生相應的彈性變形 — 位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭（上限或下限）相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。
3、在電接點裝置的電接觸信號針上，有的裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以該儀表具有動作可靠、使用壽命長、觸點開關功率較大等優點。
4、上面的指針是上限，下面的指針是下限，中間的黑色指針指示是實際壓力的數值。實際壓力在上限之上時，與上限接通，與下限斷開。
5、實際壓力在上下限之間時，公共端與上限，下限都斷開。實際壓力在下限之下時，公共端與下限接通，與上限斷開， 電接點壓力表就是控制上下限壓力用的。光有電接點壓力表是不夠的，還要有控制泵的自動控制箱。
6、增加個中間繼電器，電接點壓力表上有1個高壓點，一個中點，一個低壓點，電流方向：火線進中點，經過低壓點，到中間繼電器1組觸點的常閉點，到接觸器線圈一端，繼電器線圈另一端接零線。另選一組接觸器上的常開觸點，2端并聯到壓力表低壓端與中點端。
三、電接點壓力表電器原理：
1、以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機。
2、當壓力到達上限時，活動觸點與上限觸頭接通，繼電器J2動作，其常閉觸頭斷開，切斷J1供電，其常開點斷開，J3釋放，電機停轉。 如此往復，達到自動控制的目的。
四、電接點壓力表幾條線代表含義：
1、系統壓力降低時，電接點壓力表公共點和低限位線接通，交流接觸器K通過K1接觸器的常閉觸點接通吸合。交流接觸器K吸合～相應的交流接觸器K的兩個常開觸點k閉合，一個用來自鎖，一個用來接通K1回路，為K1得電做準備。
2、隨著管道壓力逐漸上升，電接點壓力表中間觸點和低限位線分開，交流接觸器K通過自鎖一直處于得電吸合狀態，補水電機一直運轉。
3、當管道的壓力高于電接點壓力表高壓力線時，接通K1回路，K1線圈得電吸合，K1觸點斷開，交流接觸器K斷電，補水電機停止運行。
五、電接點壓力表的檢定方法：
1、壓力表的電器部分與外殼之間的絕緣電阻在環境溫度15～35℃，相對濕度不大于80%時，應不小來于20MΩ(工作電壓500VDC)。
2、將壓力表安裝在校驗器上，用撥針器將兩個信號接觸指針?lè)謩e撥到上限及下限以外，然后進行示值檢定。
3、示值檢定項目和檢定方法: 示值檢定項目和檢定方法按《JJG52-1999》相關項目和要求進行檢定。
4、示值檢定合格后，進行信號誤差檢定。
