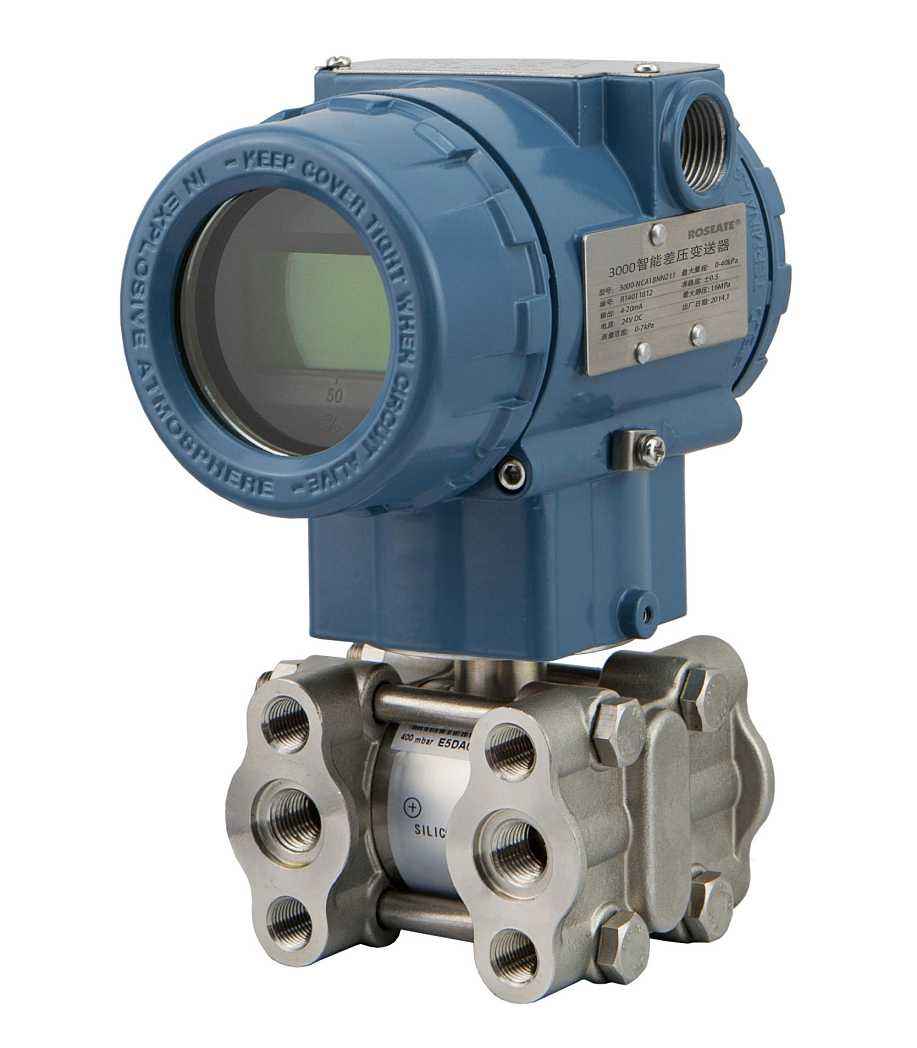

一、電容式差壓變送器結構及工作原理:
變送器主要有檢測部分和信號轉換及放大處理部分組成。
檢測部分由檢測膜片和兩側固定弧形板組成，檢測膜片在壓差的作用下可軸向移動，形成可移動電容極板，并和固定弧形板組成兩個可變電容器C1和C2。
2、檢測前，高、低壓室壓力平衡，P1 =P2；按結構要求，組成兩可變電容的固定弧形極板和檢測膜片對稱，極間距相等，C1 =C2。
當被測壓力P1和P2分別由導入管進入高、低壓室時，由于P1 >P2隔離膜片中心將發生位移，壓迫電解質使高壓側容積變小。當電解質為不可壓縮體時，其容積變化量將引起檢測膜片中心向低壓側位移，此位移量和隔離膜片中心位移量相等。根據電工學，當組成電容的兩極板極間距發生變化時，其電容量也將發生變化，即從C1=C2變?yōu)镃1≠C2。
二、電容式差壓變送器產品特點：
1、具有很強的自診斷能力 量程覆蓋寬0-0.1KPa~40.0MPa。
2、精度0.075級，量程比100:1 零點和量程調整互不影響。
3、兼有遠程和本地量程、零點調整 具有很強的數據保護和恢復機制。
4、穩定性能好，精度高，阻尼可調，抗單向過載能力強。
5、無機械傳動部件，維修工作量少，堅固抗振。
6、全部通用件，更換傳感器不影響變送器特性，維護更方便。
7、接觸介質的膜片材料可選擇 防爆殼體結構。
8、二線制，符合HART協議，可與HART275型及375型手操器進行數字通信而不中斷模擬量輸出。

三、安裝電容式差壓變送器應注意哪些問題：
1、切記不能用在高于36V電壓加到變送器上，導致變送器損壞來， 也不能用硬物碰觸膜片，導致隔離膜片損壞。
2、被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對差壓變送器進行溫度保護，以防結冰。
3、設計和安裝時應考慮油罐底部的取壓開孔盡可能放低，以消除溫度變化而造成的誤差，必要時引入溫度補償。
4、在源測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度必須使用散熱裝置。
5、測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力zhidao傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與差壓變送器接觸，損壞傳感器。
6、二次表盡量采用智能表，可方便改變量程，實現溫度補償?shù)取?br />四、電容式差壓變送器具有很強的單向過載能力：
在正腔室和負腔室外側均有可傳遞壓力的隔離膜片，當中設置一可隨壓差移動的中心百隔離膜片，正腔室上部放置差壓信號發生器，其正向測試端通過正腔硅油與正側外界隔離膜片度導通，其負向測試端通過導油管部件和負腔硅油與負側外界隔離膜片導通。知在測量差壓過程中通過正、負外界隔離膜片和硅油向差壓信號發生器傳遞壓力的同時，中心隔離膜片向低壓一側移動。當?shù)烙谐^正常工作壓力發生時，中心隔離膜片向低壓一側移動的位版移量使高壓一側的外界隔離膜片和腔室內壁重合，使高壓側硅油全部趕入腔室內，無法向差壓信號發生器進一步傳遞更高的壓力，避免在差壓信號發生器上過載的發生，達到傳感器過載保護目的。
五、電容式壓力變送器輸出信號：
電子器件都有溫敏特性，隨溫度變化而產生零點飄移，也就是根本不可能穩定在零電位，都有1-2個毫安的自由電流，這種電流的存在干擾了實際的數據，為了消除這種無效電流對輸出精專度的影響。對4毫安以下的電流全部切除。必須是4毫安以上的電流才能做為有效數據。所以屬是4-20毫安，而沒有使用0-10毫安這個數據。
