選購一體式電磁流量計廠家需注意幾方面的內容

選購一體式電磁流量計廠家需注意幾方面的內容

產品說明:一、一體式電磁流量計簡要概述:
電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
磁路系統:其作用是產生均勻的直流或交流磁場。直流磁路用

全國咨詢熱線:

13151342466

  • 產品說明

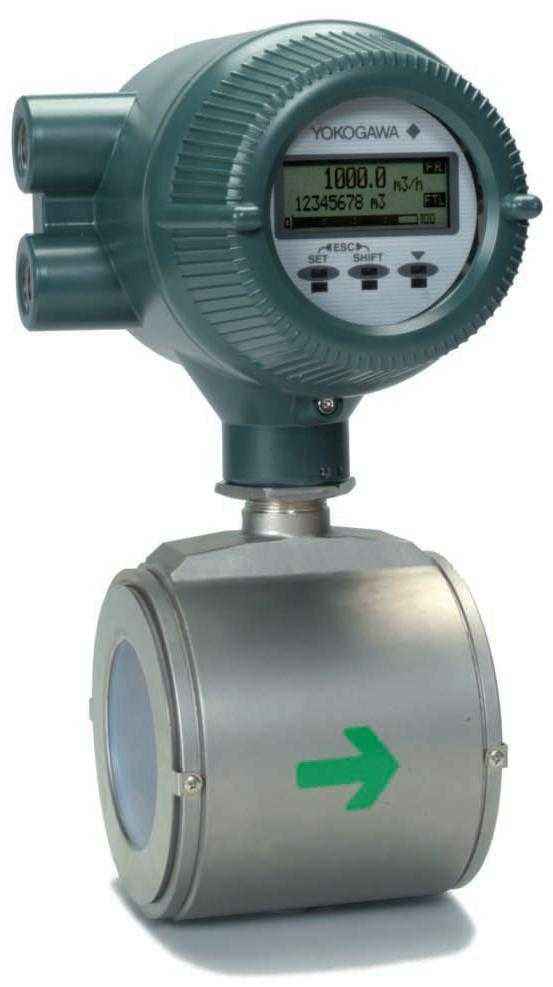

一、一體式電磁流量計簡要概述:
電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
磁路系統:其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現,其優點是結構比較簡單,受交流磁場的干擾較小,但它易使通過測量導管內的電解質液體極化,使正電極被負離子包圍,負電極被正離子包圍,即電極的極化現象,并導致兩電極之間內阻增大,因而嚴重影響儀表正常工作。當管道直徑較大時,永久磁鐵相應也很大,笨重且不經濟,所以電磁流量計一般采用交變磁場,且是50HZ工頻電源激勵產生的。
測量導管:其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路,測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成,可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
電極:其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成,且被要求與襯里齊平,以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向,以防止沉淀物堆積在其上面而影響測量精度。
外殼:應用鐵磁材料制成,是分配制度勵磁線圈的外罩,并隔離外磁場的干擾。
二、電磁流量計按轉換器與傳感器組裝方式分類,有分體式和一體型:
分體型電磁流量計是百電磁流量計最普遍應用的形式,傳感器接入管道,轉換器裝在儀表室或人們易于接近的傳感器附近,知相距數十到數百米。
為防止外界噪聲侵入,信號電纜通常采用雙芯屏蔽線。測量電導率較低液體而相聚超過30m時,為道防止電纜部分電容造成信號版衰減,內層屏蔽也有要求接上與芯線同電位低阻抗源的屏蔽驅動。分體型電磁流量計的轉換器可遠離現場惡劣環境,電子部權件檢查、調整和參數設定就比較方便。
選用什么種類的百電磁流量計應根據被測導電液體介質的物理性質和化學性質決定的。需要考慮的重要因素:電磁流量計通徑、流量范圍(最大流量、最小流量)、襯里材料、電極材料、輸出信號。

三、什么情況下選用一體型和分體型:
一體型:度現場環境較好的條件下,正常都是選擇一體型,就是傳感器和轉換器組成一體。
分體型:流量計由傳感器和轉換器兩部分組成,一般出現以下情況時候選用分回體型。
1.環境溫度或流量計轉換器表面受輻射溫度大于60℃。
2.管道震動較大的場合。
3.會對傳感器的鋁殼嚴重腐蝕的場合。
4.現場濕度較大或有腐蝕性氣答體的場合。
5.流量計裝在高空或者井下調試不方便的場合。
分體式電磁流量計傳感器關鍵組成部分是:測量管、電級、勵磁線圈、變壓器鐵芯與磁軛殼體。
四、一體型電磁流量計特性:
1、一體型電磁流量計在測量液體總流量時基本上不受流體力學溫度、密度、黏度、工作壓力和導電率變化的危害。
2、一體型電磁流量計的測量管中無阻攔流動構件,無壓損,并且接管段規定較低。
3、從現階段生產工藝看來,一體型電磁流量計的公稱管徑能夠超過dn15~dn3000,基礎能考慮各種當場必須。并且電磁流量計的傳感器內襯和金屬電極能夠有多種多樣挑選。
4、一體型轉換器選用勵磁調節器方法,功率低、零點平穩、精準度高,精度基礎維持在0.5級??偭髁糠懂牰冗_到15:1。
5、一體型電磁流量計的轉換器可與傳感器能夠按多種方法開展組成,如構成一身型或分身型。
6、轉換器選用16位性能微處理器,2x16lcd顯示信息,主要參數設定便捷,程序編寫靠譜。
7、一體型電磁流量計為雙重測量系統軟件,內窗三個積算器:順向總量、反向總量及誤差總量??娠@示信息莊、反流量,并具備多種輸出:電流量、脈沖、數字通訊、hart等。
8、轉換器采用表層安裝技術,具備自查和自診斷作用。
