【摘 要】本文主要對物聯網技術的液位變送器進行分析，目的對換熱站現場運行參數進行實時監測，對閥門開度進行調節，實現補 水泵自動補水、循環泵定溫定頻運行的效果。以明顯改善城市環境看，起到節約能源的作用，因此被國家 積極倡導。 伴隨城市化建設的不斷發展，集中供熱規模也越來 越大，對推動熱力管網的平穩運行有重要意義。

    1 液位變送器技術
    集中供熱系統中非常重要的組成部分就是換熱站， 換熱 站直接關系集中供熱的效果。 液位變送器技術在科學技 術不斷發展的同時也取得了明顯的進步。 現階段無人值班換 熱站在集中供熱系統中被應運而生， 此種技術極大解放了人力資源，簡化了熱力系統的操作管理模式，實現了按需分配熱量的目標，做到了能源的有效利用。 但是受多種原因的影響， 如不完善的硬件設備和監控軟件系統， 導致目前許多換熱站還未真正實現無人值守， 該問題直接影響了換熱站自動化管 理水平的提升。 基于此就需要加強對無人值守液位變送器的研究，提高換熱站自動化水平。 現階段我國對換熱站 自動化水平的研究還停留在理論層面上， 伴隨物聯網的不斷 發展，數據傳輸以網絡為平臺的模式被廣泛應用。 物聯網技術的出現極大提升了智能化服務水平。 因此建立在物聯網技術之上的換熱站自動化控制系統有較好的發展空間， 可以真正實現液位變送器的無人值守[1]。

    2 液位變送器
    2.1 物聯網主戰平臺 工程控制計算機、寬帶網絡、組態軟件以及 SC64SINAUTServer 服務器軟件是物聯網主戰平臺的主要部分。

    2.2 液位變送器
    測量和控制儀表是構成液位變送器的主要部 分， 控制單元上的模塊有 S7－200PLC、 通信模塊 SINAUTMD720－3GPRS 和天線 SINAUTANT794－4MR。 除了以上控制 模塊還有循環泵、變頻器和模擬量輸入和輸出單元等。

    3 物聯網技術下液位變送器的控制

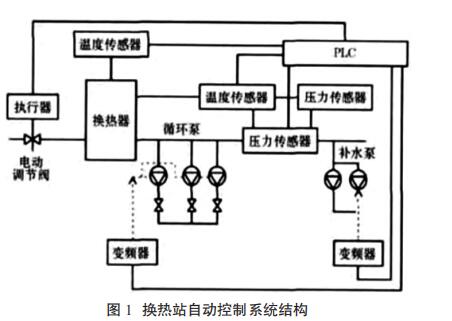

    原理無人值守?fù)Q熱站監控系統可以對開關信號和模擬量信號 等進行采集和控制， 其中開關信號包括補水泵運行狀態和循 環泵運行狀態等，模擬量信號包括熱網的壓力、溫度、流量和補水箱的水位等。 再者無人值守?fù)Q熱站監控系統可以整合多方面的因素，如氣象、供熱管線的分布情況、熱交換的效率等 將數學模型建立在中央控制站的計算單元上， 將計算結果輸 送給無人值守?fù)Q熱站監控單元， 整個的供熱工程可以在控制單元下進行全方位的檢測和控制。 換熱站與用戶連接相關設 備、管道、閥門、儀表以及控制裝置的連接方式是不一樣的，具 體選用何種連接方式需要結合熱網工況的具體條件，調節、轉 換熱網輸送的熱媒，將熱量分配給熱用戶，以此滿足熱用戶的 正常需求。 此外，在無人值守?fù)Q熱站系統下還可以根據熱用戶的具體需求對供熱熱媒參數和數量進行集中劑量和檢測。 其 中液位變送器結構見圖 1。 物聯網主戰平臺的監控 系統的功能是非常多的， 可以檢測控制并管理全部的換熱子 站，確保管網可以安全平穩的運行，以最低的能耗完成既定的 供熱任務[2]。

      4 物聯網技術下液位變送器的軟件設計
    4.1 控制方式分析 液位變送器所采用的控制方式為雙調控制方 式，雙調口靜置方式可以根據用戶的實際需求，并結合供熱的 實際情況，對供給的熱量進行及時調節，能將換熱站循環泵的 流量控制和二次供水設定溫度同時完成。 采用雙調控制方式起到的量調節能效果是非常明顯的。 液位變送器在運行過程中不可避免會出現管網失水的問題， 基于此需要對補水泵的補水量進行控制，確保系統可以平穩運行。 傳統換熱 站水泵電機與市電是直接連接的，以工頻運行方式運行，供暖 負荷的變化不影響輸出流量。 調節循環泵的輸出流量離不開室外溫度傳感器和 PLC， 循環泵電機的轉速依靠變頻器來進行調節，可達到供暖負荷的要求，促使電機伴隨供暖負荷的變 化，調整自身需要的能量，將能量消耗降低到最小。 此外變頻器還可以將系統功率因數提高，將電機無功損耗減小，提高供 電質量和供電效率。 為了達到以上目的本次設計中采用備用 泵的運行邏輯、PLC 控制運行泵和變頻泵控制泵的轉速來實 現。 其中循環泵有三臺、變頻器有一臺，依靠一臺變頻器來推動三臺循環泵的運行。 其中啟動第一臺泵變頻， 并加大其轉 速，當達到滿負荷時，可以啟動第二臺泵變頻，并將第一臺泵 切換到工頻運行狀態。 若此時滿足以上要求則可以停止運行 第二臺泵，第一臺泵使之處于變頻運行的模式。 一旦處于運行 的泵發生故障時，可以啟動備用泵。 循環泵有手動變頻功能、 自動變頻功能以及工頻功能。 變頻模式下采用手動模式對其 進行控制， 可以人為給定頻率， 對循環泵的輸出流量進行控 制，實現對供暖溫度的調節。在自動控制中 PLC 與變頻器實現通信， 室外的溫度傳感器和二次供水溫度傳感器的信號可以 傳輸?shù)?PLC 上，在 PLC 得到指令下可以將控制指令發放給變頻器，變頻器按照供熱要求對溫度進行調節。 一旦變頻器出現 故障可以手動切換到工頻運行的模式下， 為熱用戶繼續提供 熱量，滿足他們的供熱需求。 二次供熱溫度的設定值會跟隨室 外溫度的變化而變化， 該設定值可以被看成是調節目標調節 一次閥[3-4]。

    二次供水溫度設定值保持不變的情況是在室外溫度進入 模糊區時，此時應該將閥門的動作減小，這樣可以對執行器起 到保護的作用。 實際生活中很多液位變送器在運行 幾年后會發生故障， 分析產生故障的原因大多是由于電動閥 門的執行器損壞。 通常情況下電動調節閥門的使用壽命為 2×105-3×105 次，其中電動閥動作一次的標準為電動閥行程超過5%。 若是在電動閥壞了的情況下，不及時采取措施進行處理，那么自動控制系統的使用壽命也就在兩年以內， 超出兩年自動控制系統就難以再繼續使用。 基于此種問題需要采取換而戰電動調節閥特殊的調節方法， 特殊的調節方法可以保障電 動閥動作在每小時十次以內， 這樣可以延長電動閥的使用壽 命，至少延長到八年[5-6]。

    4.2 變頻調速技術分析
    變頻調速技術主要應用在補水系統上， 恒壓供水原理是保證補水系統正常運行的關鍵， 在該原理下可以實現定點補 水。 供熱系統中的熱水在運行時，若閥門和管道出現泄漏，此 時循環水的水壓會明顯降低。 此種情況下如果補水不及時，會影響供熱系統的正常運行。 為了解決循環水壓力過低的問題， 可以在回水主管上安裝壓力變送器， 在壓力變送器的支持下 官網上的壓力可以發生變化，將 4~20 mA 的信號反饋到變頻 器 PI 調節器輸入端。 此時可以變頻器的給定值可以與之進行 比較，一旦變頻器的給定值大于官網上的壓力時，可以加大變 頻器的輸出頻率，此時可以實現補水。 當網管上的壓力值與變 頻器的給定值基本一致時，此時需要降低變頻器的輸出頻率，滿足停止供水的需求。 其中物聯網主戰平臺的設計思路如下，信息生成及數據通訊和操作工作環境之間， 依靠系統運行操 作監督管理系統、集中分析采集數據、對現場進行進本控制、 預分析信號、采集現場儀表信號等實現相互傳達和反饋。 現階 段供熱系統自動控制中物聯網技術應用最為典型的就是無人 值守?fù)Q熱站模式， 該模式屬于前端多子站信號采集－GPRS 通 訊－中央控制站網絡版組態軟件遠程控制形式。 此種模式下首 先需要設置的模塊為 DTU 模塊，接著設定 DTU 的 ID 等配置 參數和中心站計算機的 IP 地址和端口號。 然后調試中心站組 態軟件和 I/O 設備組態， 該過程就是構建一個設備并將設備 運行參數配置好，其中設備運行參數包括工作周期、地質等內 容。 最后環節就是對配置好的參數再次檢查，一直到通訊設備 可以順利連接[7-8]。

    5 結 語
    熱用戶和供熱站之間的連接方式為換熱站， 換熱站直接 關系到過濾的供熱質量和安全， 因此需要保障換熱站的安全可靠性。 現階段換熱站管理中人工方式為最普遍的管理模式， 每個環節都需要人工檢查，對人力資源是極大的浪費。 此外， 人工管理模式下?lián)Q熱站存在的安全隱患不容易及時發現，設備故障問題頻發，對集中供熱的效果產生嚴重影響。 導致以上問題出現的原因在于，在參數測量手段缺失的情況下，供熱站 整體的運行情況很難把控，無法正確分析判斷運行工況，一旦 運行工況失調的情況得不到及時解決時， 會發生冷熱不均的情況。 供熱站得不到最佳的運行工況，會出現供熱量和需熱量 不匹配的問題。 加上運行數據的不全面更是加大了量化管理 的難度。 基于此就需要加強對物聯網技術下液位變送器 的研究，提高液位變送器水平。
