摘 要：基于對傳統主變壓器溫度表校驗方式的改進，設計了一種新型校驗臺，能夠根據不同儀表提供多種不同量程的校驗?zāi)Ｊ健?br />
    引言
    變壓器是變電站的心臟，主變的溫度反映了主變本體及繞組帶負荷運行時的狀況，電力變壓器過載或局部異常會引起變壓器油溫參數變化，如果長期運行在過熱狀態下，則可導致繞組絕緣老化加快、使用壽命和安全系數降低，甚至發生惡 性電力事故。電力變壓器的油溫和繞組溫度是主變壓器運行工況監測的重要參數，關系到運行中的變壓器風冷投入、溫高 報警、油溫過高跳閘等保護的正常動作。因此，主變溫度表作 為主變壓器的重要輔助部件，其合格穩定的質量對主變的正 常運行起著非常重要的作用。按照《中華人民共和國國家計量技術規范—機械指針式溫濕度表校準規范》規定，溫度指示表 的校驗周期建議為1年。

    1 溫度表校驗現狀
    目前，主變壓器溫度表主要分為油溫溫度表和繞組溫度 表，校驗時需將溫度表拆除，臨時安裝標準表，并將溫度表送至儀表校驗室進行校驗，校驗合格后裝回原位置，方可繼續使 用。傳統主變溫度表的校驗、檢定過程較為繁瑣，所需穩壓電 源、溫度變送器等校驗器件、外部接線較多，有時會出現接線 松動等情況，校驗效率較低，雖能正確無誤地對溫度表進行檢 驗，但程序繁瑣，現場十分雜亂，無法快速檢定。市場上常見的 溫度校驗儀一般只對溫度表的溫度指示精確度進行校驗，或 者單獨對溫度表所輸出的Pt100信號進行校驗，功能太少。

    2 溫度表校驗工作原理
    2.1 溫度表測溫原理 國內外絕大部分變電站均采用熱模擬方法間接測量變壓 器繞組溫度。油溫表通過溫包探測到油溫，傳感給自身機械指 示和輸出溫度信號；繞組溫度由變壓器頂層油溫使儀表內彈 性波紋管產生對應的角位移量，疊加儀表內發熱元件產生的 角位移量，從而指示變壓器繞組溫度，發熱元件通過匹配器及 變壓器TA二次側負載情況變化而補償不同的銅油溫差。

    在溫控儀上設置有2～5個微動開關，每個開關配有各自 的溫度設置指針或溫度盤，用于設置觸點動作溫度值，可提供輸出接點分別用于投切變壓器冷卻系統、超溫報警和超溫跳 閘等，同時在溫控儀內還配有Ptl00或4～20 mA溫度變送器，用于主變壓器溫度的遠方監視。溫度表輸出信號通過中間裝 置轉換成測控裝置可以接收的信號，如溫度表輸出信號與測控裝置接收信號一致，則無需中間轉換裝置。

    2.2 溫度表檢驗工作流程
    對溫度表進行外觀檢查后，進行溫度示值誤差校驗。首先 將溫度表按照電氣原理圖完成外部接線，檢查溫度表、數顯 儀、測控裝置的量程是否一致，將標準溫度計和被檢溫度表裝 置的感溫裝置垂直插入恒溫裝置中，恒溫裝置恒定溫度偏離 檢定點不超過0.2 ℃。在溫度計全量程范圍內選擇8～10個校 驗點進行校驗，感溫裝置在恒溫槽中要穩定5 min后方可讀
數，核對標準溫度計、機械指示、數顯儀顯示和輸出電流。溫度

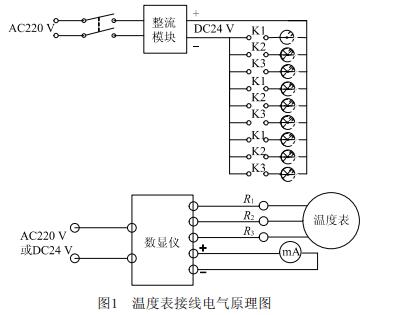

表接線電氣原理如圖1所示。     3 校驗臺設計

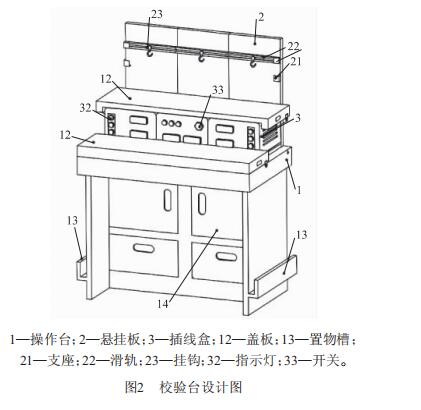

    為了解決目前溫度表校驗過程中遇到的問題，設計了一種主變溫度表檢定專用校驗臺，將所需校驗零器件整合到一個平臺上，校驗人員只需按照校驗要求接入相應外部接線，即可開始檢定校驗過程，同時對溫度表溫度顯示功能、報警信號 功能、遠傳信號功能進行同時校驗。校驗臺設計如圖2所示。
      3.1 整體設計
    主變溫度表檢定專用校驗臺包括操作臺、懸掛板和插線 盒三大部分，懸掛板上設有橫向安放的滑軌，滑軌上設有至少 3個掛鉤以懸掛連接主變溫度表；操作臺上垂直設有用于安放主變溫度表的懸掛板數個插線盒，插線盒上方設有若干個插 接導線用的插線座；插線盒內集成有兩個量程不一的數顯儀， 側面均開設有散熱孔，下方兩側分別通過滑軌滑動連接在操 作臺上。

    檢定平臺滑軌下方連接有托板，托板下方設有若干個呈 一字型排列的桿，每個桿上套裝彈簧后連接按壓伸縮座，按壓伸縮座受力后會伸出或縮回，從而實現滑軌伸出操作臺或縮 回。通過校驗工作狀態下滑軌的受力情況，選用了合適的彈簧 并設置4組按壓伸縮件，保證滑軌工作狀態下不回縮。操作臺上設有用于封住滑軌出口的封蓋，封蓋可以直接卡在滑軌出 口處，方便拆卸。

    3.2 設計亮點
    （1）該校驗臺能同時對多只溫度表進行顯示功能、報警信號功能、遠傳信號功能的校驗，滿足一臺主變的所有校驗需 求。（2）該校驗臺布局收納合理，外觀整潔，安全性高。接線盒 滑動安裝在操作臺上，方便拆卸檢修。（3）將操作臺上的滑軌 設置為按壓伸縮狀態，長時間不使用時可按壓彈回到操作臺 下，避免周圍環境中的灰塵、油氣污染。臨時不使用時，可用蓋 板蓋住滑軌以及插線盒，保證設備清潔，減少檢定誤差。

    經試驗，使用該校驗平臺大大提高了工作效率，節省了工作時間（按每年校驗60只溫度表計算，每年節省員工工時300 h），節約了大量人工成本。該平臺的使用減少了校驗過程中恒溫槽（包括水槽和油槽）的調節次數，大大降低了溫度調 節風險和人員燙傷風險，特別是使用油槽校驗100 ℃及以上 溫度時，大大降低了高溫下繼續注油的危險性和火災發生的可能性，更安全，更可靠。校驗結果正確無誤，投入運行后能正 確反映主變運行情況，有利保障了主變安全穩定運行，受到使用人員的一致好評。

    4 結語
    目前，在電力系統的很多電力部門，已經將溫度表作為電力變壓器的一種重要保護裝置。因此，溫度表準確與否對監視 變壓器運行工況至關重要。通過對該檢定平臺的應用，希望能對從事電力系統熱工計量和相關技術監督工作的同事有所幫 助，進一步促進電力變壓器的安全穩定運行。
