產品型號：

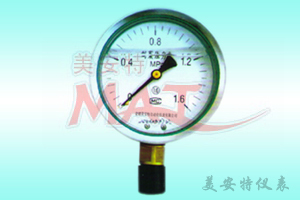

產品名稱： 防爆電接點壓力表
產品報價： 元
瀏覽次數： 2907 次

詳細資料

防爆電接點壓力表的應用

防爆電接點壓力表適宜在有爆炸危險的場所內用來測量非結晶、非凝固的爆炸性混合物或各種無爆炸性的介質壓力。

經與具有相應防爆性能或采取相應安全措施的電氣器件如繼電器及接觸器等配套使用，便能對被控系統實現自動控制和發信報警的目的。金湖聯儀自控設備有限公司是專業的防爆電接點壓力表廠家，歡迎咨詢防爆電接點壓力表價格。

防爆等級與防爆標準

防爆電接點壓力表系按GB3836.1 83《爆炸性環境用防爆電氣設備通用要求》和GB3836.2 83《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》的有關規定及相關標準進行設計，并經由國家指定的檢驗機構所審批的圖樣和技術文件進行制造。

防爆類別為Ⅱ類隔爆型B級T4組，其標志為ExdⅡBT4。我們下面來看結構原理

防爆電接點壓力表的結構原理

由隔爆外殼、測量系統、電接點組、調節裝置和出線盒等組成。

的隔爆外殼具有良好的隔爆性能，因此對在正常工作過程中由于火花或電弧的影響，除了能承受殼體內部的爆炸性氣體混合物在一旦引起爆炸時產生的爆炸壓力外，并能有效地阻止由此產生的熱能向外順利傳播，而只能在殼體內部沿著隔爆接合面的微小縫隙處緩慢地向外擴散。這時，傳至殼體外部的瞬間溫度已降低到爆炸性氣體混合物的燃點溫度以下，故不會導致傳爆。

工作原理是基于檢測元件測量系統中的彈簧管的彈性變形，通過機械傳動使之帶動電接點組中的觸頭產生相應的動作閉合或斷開以使控壓系統中的電路得以接通或斷開，從而實現自動控制報警和現場指示的目的

電接點防爆壓力表的主要技術指標
精確度等級：1.5
標度范圍：0～0.16；0~0.25；0～0.4；0～0.6；0～1；0～1.6；0~2.5；0～4；0～6；0～10；0～16；0～25；0～40；0~60；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1~0.9；-0.1～1.5；-0.1～2.4MPa
控制方式：上、下限緩行接點開關
最高工作電壓：DC 220V或AC 380V；
觸頭功率：10VA
工作位置：垂直安裝
使用環境條件：-10～50℃，相對濕度不大于80％，且爆炸性混合物應屬于ⅡB級T4組以下，工作振動和被測介質的急劇脈動應對儀表觸頭的可靠動作無影響。
溫度影響：示值不大于0.4％/10℃，設定點不大于0.6％/10℃使用溫度偏離20±5℃。
絕緣強度：50Hz正弦交流電2000V歷時一分鐘
重量：6kg

· 隔爆外殼及導壓系統等零件和材質

零件名稱	材料牌號或名稱	零件名稱	材料牌號或名稱
驅殼蓋出線盒	ZL102 或ZL-102，ZL-101	薄墊圈	L3
驅殼蓋出線盒	ZL102 或ZL-102，ZL-101	接頭	20
軸套	QAJ9-2	彈簧管	3J53
觀察窗	有機玻璃

注：觀察窗的材質其抗沖擊強度不小于4J。觀察窗一旦損壞，則不準使用。

· 電接點防爆壓力表接合面型式及其基本參數

外殼容積VL	＞0.5
接合面型式	平面	圓筒可動部份
隔爆接合面的最小有效長度Lmm	15
螺釘通孔邊緣至隔爆接合面最小有效長度L1	8
隔爆接合面最大間隙或直徑差Wmm	0.15
隔爆接合面的表面粗糙度Ra	3.2	1.6
