1151壓力變送器電容式壓力變送器熱電偶熱電阻擴散硅變送器

產品型號： LY220A

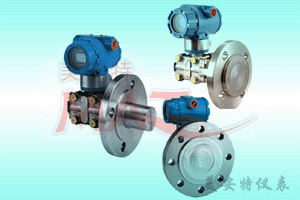

產品名稱： 單法蘭壓力變送器
產品報價： 元
瀏覽次數： 1968 次

詳細資料

LY220A法蘭安裝式差壓變送器用于測量液體、氣體或蒸汽壓力，并將其轉變成4～20mADC的電流信號輸出。220A變送器也可與HART275手操器互通訊，通過它們進行設定、監控等。采用先進的微處理技術及數字通訊技術。除具有常規智能式的全部功能外，還具有一系列增強的功能，如零點自動調整，遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議，進行遠程參數設定、遠程控制、自診斷等功能。

法蘭安裝式差壓變送器功能

輸出：2線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。

變送器電源電壓：工作狀態：10.5～42V DC

數字通訊：16.4～42V DC

本安型：16.4～30V DC

220A變送器負載：(輸出信號代碼為D和E時)：工作狀態：0～1335Ω 數字通訊：250～600Ω

HART通訊距離：用多芯雙絞線時可通訊距離最大達2Km。壓力變送器通訊距離因電纜類型而異。公式如下：L=65000000/(R×C)-(C1+10000)/C

L=長度(m和ft)

R=阻抗(Ω ，包括電源阻抗)

C=電纜電容(pF/m或pF/ft)

C1=最大并聯電容(pF/m或pF/ft)

單法蘭差壓變送器阻尼時間常數：放大器部件和膜盒的阻尼時間常數之和。常數在0.2～64秒范圍內可調。

環境溫度：-40～85℃(-40～185?F) -30～80℃(-22～176?F)【帶LCD表頭】

接液溫度：-40～120℃(-40～248?F)

調量程的參考精度：(包括從零點開始的線性、滯后性和重復性)：±0.1％

穩定性：±0.1％量程上限/12個月

LY220A單法蘭壓力變送器系列型號和規格代碼表

型號	規格代碼	說 明	參考價	備注
LY220A		法蘭安裝式差壓變送器(凸膜片型)
輸送信號	-E -D	4～20mA，HART協議數字通訊 4～20mA
測量量程 (膜盒)	M H	1～100Kpa 5～500Kpa
高壓側 (法蘭側) 接液部分材質	S W	膜盒其它 SUS316 SUS316L 哈氏合金C-276 哈氏合金C
法蘭規格	J1 J2 A1 A2 P1 P2 D2 D4 G2 G4	JIS10K JIS20K ANSI 150 ANSI 300 JPI 150 JPI 300 DIN PN10/16 DIN PN25/40 GB PN10/16(GB9115.9-88) GB PN10/16(GB9115.9-88)
隔膜凸出長度 (X₂)	2 4 6	X₂＝50mm X₂＝100mm X₂＝150mm
法蘭尺寸/材質	D E F G H J	3-inch(80mm,DN80)/S25C 3-inch(80mm,DN80)/SUS304 3-inch(80mm,DN80)/SUS316 4-inch(100mm,DN100)/S25C 4-inch(100mm,DN100)/SUS304 4-inch(100mm,DN100)/SUS316
低壓側管道連接	0 1 2	帶M20×1.5過程接頭帶½NPT內螺紋過程接頭無過程接頭(容式法蘭上¼NPT內螺紋)
法蘭螺栓材質	A B C	SCM435 SUS630 SUH660
安裝	-9	水平配管連接，左邊高壓
電氣接口	5	G½內螺，2處接線口帶盲塞
顯示表頭	D E N	數字表頭帶設定按鈕的數字表頭 (無表頭)
附加選型代碼		/附加規格

單法蘭差壓變送器法蘭尺寸：3inch(80mm，DN80)

法蘭公稱通徑與規格	ØD	ØC	Øg	Ød	t	螺栓孔
法蘭公稱通徑與規格	ØD	ØC	Øg	Ød	t	數量	直徑
JIS 10K	185(7.28)	150(5.91)	130(5.12)	90(3.54)	18(0.71)	8	19(0.75)
JIS 20K	200(7.87)	160(6.30)	130(5.12)	90(3.54)	22(0.87)	8	23(0.91)
ANSI 150	190.5(7.50)	152.4(6)	130(5.12)	90(3.54)	23.9(0.94)	4	19.1(0.75)
ANSI 300	209(8.25)	168.1(6.62)	130(5.12)	90(3.54)	28.5(1.12)	8	22.4(0.88)
JPI 150	190(7.48)	152.4(6)	130(5.12)	90(3.54)	24(0.94)	4	19(0.75)
JPI 300	210(8.27)	168.1(6.62)	130(5.12)	90(3.54)	28.5(1.12)	8	22(0.87)
DIN PN 10/16	200(7.87)	160(6.30)	130(5.12)	90(3.54)	20(0.79)	8	18(0.71)
DIN PN 25/40	200(7.87)	160(6.30)	130(5.12)	90(3.54)	24(0.94)	8	18(0.71)
GB PN 10/16	200	160	130	90	20	8	18
GB PN 25/40	200	160	130	90	24	8	18

單法蘭差壓變送器法蘭尺寸：4inch(100mm，DN100)

法蘭公稱通徑與規格	ØD	ØC	Øg	Ød	t	螺栓孔
法蘭公稱通徑與規格	ØD	ØC	Øg	Ød	t	數量	直徑
JIS 10K	210(8.27)	175(6.89)	155(6.10)	96(3.78)	18(0.71)	8	19(0.75)
JIS 20K	225(8.86)	185(7.28)	155(6.10)	96(3.78)	24(0.94)	8	23(0.91)
ANSI 150	228.6(9.0)	190.5(7.50)	155(6.10)	96(3.78)	23.9(0.94)	8	19.1(0.75)
ANSI 300	254(10.00)	200(7.87)	155(6.10)	96(3.78)	31.8(1.25)	8	22.4(0.88)
JPI 150	229(9.02))	190.5(7.50)	155(6.10)	96(3.78)	24(0.94)	8	19(0.75)
JPI 300	254(10.0)	200.2(7.88)	155(6.10)	96(3.78)	32(1.26)	8	22(0.87)
DIN PN 10/16	220(8.66)	180(7.09)	155(6.10)	96(3.78)	20(0.79)	8	18(0.71)
DIN PN 25/40	235(9.25)	190(7.50)	155(6.10)	96(3.78)	24(0.94)	8	22(0.87)
GB PN 10/16	220	180	155	96(3.78)	22	8	18
GB PN 25/40	235	190	155	96(3.78)	22	8	22
