關于水塔液位自動控制開關的介紹

      本文介紹了自行設計安裝的一種水塔液位自控開關的制作、安裝過程及工作原理。我的自控方法是在原水泵電機控制電路上，加裝上手工制作的一對觸點開關和兩只小浮子，就可實現自動開、停機。下面具體介紹其制作安裝方法和工作
原理。

1、觸點開關的制作

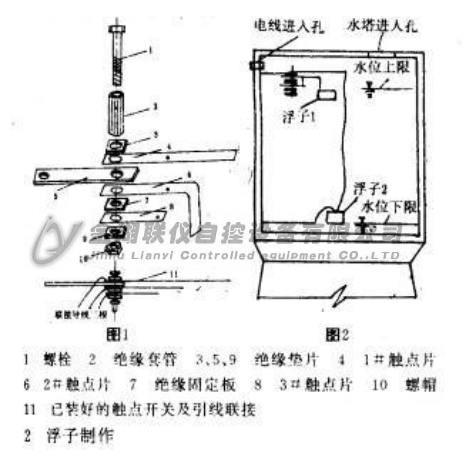

    用一塊有彈性的薄鐵板或薄鋼片，剪成三根寬1. 0-1. 2cm的長形鐵(4hD條，其，卜兩根長10- 12cm,另一根長約6^ 7cm。在三根鐵條的一端沖孔，以便于用螺栓固定.在廢舊的開關上拆下觸點4個，鉚(或錫焊)在鐵(銅)上，第一根長鐵條將觸點鉚焊在11 t lii部位，單面鉚i個。第二根長的鐵條在，I I間位置雙面各鉚上1個觸點，短的一根鐵條在端部單面鉚1個觸點，做成了三根觸點片，我們且!!叨它1#觸片，2#觸片，3#觸片。三根觸片有孔的一端用塑料片隔開，使之互相絕緣，用一根螺栓套土絕緣套憐后，將三根觸片固定在一起，并將2#觸片彎成直角。觸片的制作及安裝見圖1所示。安裝好的觸點開關，1#與2#觸片形成常開觸點，2#與3#觸片形成常閉觸點。觸點片土的異線聯接用錫焊或用打孔螺栓進行緊固聯接.

文章寫到這里，寫個關鍵詞：壓力變送器   （呵呵，與本文無關�。�

    用泡沫塑料板剪成直徑8 - 10cm,厚2-3。的圓形板。一塊中間鉆一孔，另一塊拴上長短各一根尼龍線(或塑料絲)，并在底部綁上一個小鐵塊.使其具有一定的重量，但要求該浮子在水平的浮力大于鐵件重量。

3觸點開關和浮子在水塔內的安裝

    如圖2所示，在水塔內的項部和底部邊墻_1幾各埋入一扁鐵，在塔頂邊沿_L-埋入一短鋼筋(用沖擊鉆打眼埋入)，將觸點開關用螺栓固定在上部的扁鐵_L，并檢查與扁鐵絕緣。將有孔的浮子穿到鋼筋上，并用鐵絲扎在翎筋的端底，防止浮子落下，將浮子2的短線栓在底部的扁鐵_l二(防止浮子在左右漂移和往上漂)，并留有適當?shù)囊婚L度，浮子的長線拴在觸點開關l#觸片的末稍。

    浮子開關的動作原理是:當水位下降到塔內的最低水位時，浮子2在小鐵件的重力作用下。通過浮子上的長線拽拉1#觸片，使之與2#觸片閉合，啟動機組:當水位上升時，觸片1自動復位:當水位上升到塔內最高水位時，浮子1頂托起2#觸片，使2#!j 3#觸片斷開，機組停轉，隨著水位的下降，2#觸片復位，與3#又閉合，周而lZ始。

4.控制電路及工作原理

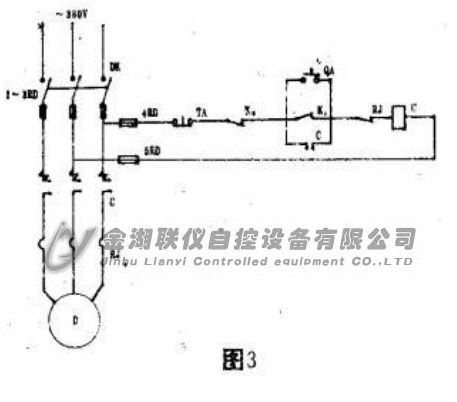

控制電路的安裝接線和工作原理如圖3所示。


      控制電路工作過程如下:合上刀閘，按啟動按鈕QA,接觸器線圈得電，接觸器合閘，同時輔助觸點c自保持，電機轉動向塔內抽水，當水位上升到水位上限時，浮子I頂斷K1(即觸片2#,  3#斷開)，切斷電路，電機停:當水位下降，2#、3#觸片自動閉合，當水位降到下限時，浮子2通過連線的作用使K1(即觸片1#、2#)自動閉合，啟動機組并自保持;機組又開啟，水位上升至_上限時，浮子1的上升使K1斷開，切斷電路，機組停。如此往返。線路結構特點:

5. 1采用設計電路控制水泵電機，結構簡單，不增加設備成本，觸電開關不放在水內而是置于空氣中，觸點不易腐蝕，自動開停機，節省了人力和電力液位變送器.

5.2 為了防止電機在短路、過負荷\缺相等故障時的安全，特選用熔斷器作為短路保護，選用帶缺相保護的熱繼電器作為電機的缺相和過負荷保護。關于電氣設備的選擇，請參考有關技術資料
