工業液位應用差壓變送器如何快速測量處理？需對產品深入認知

　　差壓變送器在工業自動化出產設備中，差壓變送器的運用方案廣泛，是工業實踐中最為常用的一種液位測量變送器，運用于各種工業自控環境，觸及水利水電、鐵路交通、智能建筑、出產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等許多作業。是用于搜集熱工信號的一種首要的測量元件，測量時，應留心取樣點處的水位不會受其他設備的影響。首要用于液位、流量、壓力等信號的搜集、變換。

　　當差壓變送器測量容器液位時，不管差壓變送器的高、低壓例如何與導壓管的高、低壓側聯接，有必要根據聯接情況對差壓變送器零點進行設置。當差壓變送器的設備方位與容器最低液位不在同一水平面上．為了可以精確指示液位的高度，差壓變送器有必要做一些技術處理，即搬家。搬家分為無搬家、負搬家和正搬家。

　　設△P為差壓變送器接收到的差壓信號，P0為容器內部壓力，P+為差壓變送器正壓側壓力，P-為差壓變送器負壓側壓力；P為容器內液體的密度；g為重力加速度；h1為技術零點到容器上部取壓口的高度；h2為容器技術液位；h為差壓變送器到技術液位零點的高度。則有：

　　當液面由h2=0改變?yōu)閔2=h1時，差壓變送器所測得的差壓由最大值變?yōu)椤鱌=0，通過設置差壓變送器，輸出電流由4mA變?yōu)?0m。

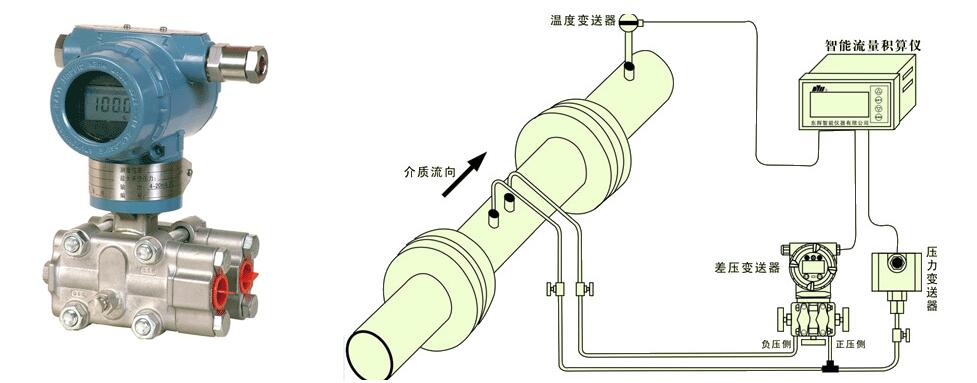

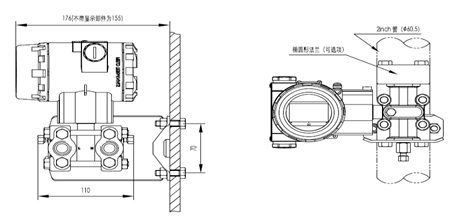

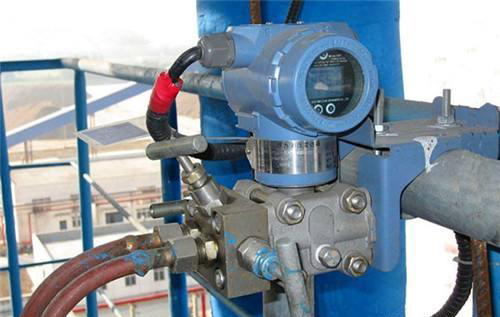

　　1.差壓變送器的設備

　　要做到精確測量液位，除對差壓變送器進行精確選擇和校驗外，還有必要留心悉數系統的設備符合懇求。差壓變送器的示值有時并不能反映被測介質的實習參數，由于測量系統本身會發作差錯。系統設備懇求包括：取壓口的開口方位、聯接導管的合理鋪設和差壓變送器的設備方位等。

　　首要，取壓口應處于流體活動平穩和無渦流的區域，在技術上應能保證測得所要選擇的技術參數。比如用差壓變送器測量鍋爐汽包水位時，汽包實習水位在汽包軸向和徑向上的分布是不相同的，通常在軸向，基地水位高，兩頭水位低；沿徑向，下降管較密的一側較高。某發電廠汽輪機凝汽器液位差壓變送器由于測量點取點方位接近凝集泵進口，在凝集泵工作時構成取點方位處水面的下陷，然后致使差壓變送器示值明顯偏低，后將測量筒的方位移至距凝集泵進口較遠處，凝汽器水位差壓變送器與就地實習水位指示一同，保證了凝汽器安全、安穩工作。

　　其次，測量液位時，差壓變送器測量的差壓值相對較小，通常在幾個kPa~lJ100kPa之間，因此悉數測量系統對測量精確度有很大影響。如圖l所示，在設備導壓管時，導壓管的水平段應有一定的斜度，并且傾斜度盡或許大一點，避免在導壓管內部積存液體，致使測量不準，在差壓變送器量程很小的情況下，會構成差壓變送器輸出的不堅決。此外，差壓變送器投運時，應盡量排空導壓管液柱內的氣泡，這些積存的氣領會影響測量的精確度。還可以考慮在導壓管的上部拐彎最高處組織排氣設備。

　　2.差壓變送器零位的設置

　　差壓變送器測量液位時，零位的設置是非常首要的環節。當差壓變送器的高壓（H）側、低壓（L）側與就地測量筒的高壓側、低壓側聯接一一起，高壓側導壓管一向處于布滿水情況，差壓變送器高壓端測得壓力為P+kPa，差壓變送器的低壓側與低壓側導壓管相連，測得壓力為P-kPa，則差壓變送器測得實習差壓為（P+一P一）kPa。容器液位最低時，差壓值最大，對應于差壓變送器內部設置LRV，也即是差壓變送器的零位，此刻差壓變送器輸出電流4mA，容器液位最高時，差壓值為0，對應于差壓變送器內部設置URV，也即是差壓變送器的滿度，此刻差壓變送器輸出電流20mh。

　　當差壓變送器的高壓（H）側、低壓（L）側與就地測量筒的高壓側、低壓側聯接相反時，需求對差壓變送器內部設置進行修改：行將差壓變送器的LRV設置為（P——P+）kPa（這個差值為負數），也即是說，不管差壓變送器與導壓管如何聯接，差壓變送器的滿度對應于測量容器的滿水位，差壓一向為0，即差壓變送器的滿度URV為0kPa，輸出電流20mh。當差壓變送器的高壓側與導壓管高壓側相連時，差壓變送器零位LRV設置為最大差壓值，當差壓變送器的高壓側與導壓管低壓側相連時，差壓變送器零位LRV設置為最大差壓值的負數。

　　3.差壓變送器零位

　　差壓變送器測量液位時，假定差壓變送器的正、負壓室與容器的取壓點處在同一水平面上，就不需求搬家。而在實習運用中，出于對設備設備方位和便于維護等方面的考慮，差壓變送器不一定都能與取壓點在同一水平面上；又如被測介質是強腐蝕性或重粘度的液體，不能直接把介質引進差壓變送器，有必要設備阻隔液罐，用阻隔液來傳遞壓力信號，以防差壓變送器被腐蝕。這時就要考慮介質和阻隔液的液柱對差壓變送器測量值的影響。當差壓變送器的設備方位通常與最低液位不在同一水平面上，為了可以精確指示液位的高度，差壓變送器有必要做一些技術處理，即搬家。搬家分為無搬家、負搬家和正搬家。

　　所謂差壓變送器的“搬家”，是將差壓變送器在量程不變的情況下，將測量方案移動。通常將測量起點移到參考點“0”以下的，稱為負搬家；將測量起點移到參考點“0”以上的，稱為正搬家。以一臺30kPa量程的差壓變送器為例，無搬家量時測量方案為0～30kPa，正搬家100％時測量方案為30～60kPa，負搬家100％時測量方案為一30～0kPa，負搬家50％時測量方案為-15～+l5kPa。

　　實習操作時先判定差壓變送器的量程，校準后運用搬家螺釘將測量起始點或滿程輸出調整到相應方位或用手操器將搬家量直接輸入。例如：需測量一30~OkPa的差壓，則量程為30kPa，校驗差壓變送器時，負壓室加壓30kPa，調整差壓差壓變送器零點旋鈕，使其輸出為4mA；往后，負壓室不加壓，調整差壓變送器量程旋鈕，直至輸出為20mA，假定用手操器的話，將差壓變送器的LRV設置為一30kPa，URV設置為OkPa。

　　差壓變送器的測量方案等于量程和搬家量之和，即測量方案=量程方案+搬家量。所以，正、負搬家的本質是改動差壓變送器量程的上、下限值，而量程的大小不變。根據差壓變送器測量液位正、負搬家的原理，在實習運用中，就可以根據外表的運用條件、出產設備的技術情況和周圍環境等，對液位的測量方法進行相應的改善。

　　4.結語

　　常用的差壓變送器美安特儀表出產的電容式差壓變送器，其測量精度高、調試簡略，差壓變送器本身出現缺點的或許極小，當工作一個時期后，假定出現指示差錯較大，甚至不能正常指示的疑問，要素首要有高、低壓側導壓管或三閥組堵塞或走漏，搬家量改動，零位漂移，阻隔液丟掉等，或許差壓變送器在負壓環境中工作，差壓變送器測量回路密封欠好，外界氣體進入測量管路。

　　當差壓變送器輸出顯現值出現偏大或偏小時，可將導壓管從三閥組件處斷開，讓負壓側通大氣，用手壓泵將差壓信號送至差壓變送器的正壓側，查詢差壓變送器的輸出是不是精確，即輸出電流在4～20mA，差錯不跨越0．8mA，假定差壓變送器輸出精確，則可判別是導壓管路出現了堵塞或是走漏。

　　石油、化工、醫藥等工作中常常運用各種塔、槽、罐、反應釜等容器來儲存出產進程中運用的反應物、搜集物和生成物，這類介質通常沒有固定的形狀（通常多為氣體或液體等流體），不相溶的流體混合物在容器中通常會以分層方法存在，要了解混合物構成情況、對出產進程進行精確控制，需求測量分層流體的分界面方位。但由于這些容器通常為封閉容器，其間的化工物料也通常具有毒性、腐蝕性或具有較高的風險性（如易燃易爆等），有些對儲存環境也有嚴峻的懇求，仰仗常用工具對分界面進行人工測量顯然是不現實的。

　　1.現狀查詢

　　如今，測量這類容器內介質的分界面的通常方法是選用磁浮式液位計，運用密度位于上層流體密度和底層流體密度之間的浮子，使得浮子漂浮在分界面處，通過測量浮子方位得到各分界面方位。這種測量方法懇求分界面上下介質的密度差異大、介質潔凈，對浮子資料懇求也較高（介質通常具有較強的腐蝕性），為便于測量浮子體積不能太小。這種測量方法通常選用頂裝式設備，而這種方法最大的特征即是對其往常維護極為不便當。在設備工作時，對于容器內分界面上下介質密度差異較小、介質特性雜亂（如具有強腐蝕性等）時，磁浮式液位計正好會出現各種疑問，在實習出產中常常出現測量不正常時不能修補的情況。因此這種測量方法在出產中形同虛設，不但不能給出產帶來便當，還給外表維護單位添加不少工作，甚至或許會給技術構成誤操作。

　　其他一個對分界面的測量方法是選用雷達液位計，通過辨認各分界面處反射的雷達波來測定分界面方位。此測量方法懇求分界面上下介質的介電常數差異大，在雷達液位計設備完畢后須通過其軟件對雷達液位計進行濾波調試，對于分界面上下介電常數差異小的介質調試很難成功。對于具有腐蝕性的介質界面測量，雷達液位計還須選用防腐性雷達液位計�？梢姡瑢τ诜纸缑娴臏y量（分外是對介質介電常數差異小或具有腐蝕性介質），選用雷達液位計不但出資大，并且存在調試不成功而不能測量的風險。

　　綜上所述，我們可以看出以上兩種對于容器內界面的測量方法，在實習的出產進程中均各自存在較大的害處。對于容器內分界面的測量，兩種測量方法對于介質的懇求都非常苛刻，且具有出資大和有不能正常測量風險存在的特征。對于存在于容器內的兩種介質密度差異小、介電常數相差小、腐蝕性強的分界面測量，選用上述兩種慣例的直接測量方法很難抵達實在的測量目的。在實習出產中我們運用如今自動化工作的搶先技術通過屢次實驗，對于現場特定條件提出了一種通過差壓變送器測量上下界面壓差，直接測量容器內界面的方法。在實習的出產測量中在我單位已廣泛運用，深受運用單位的等候。

　　2.工作原理及方法

　　對于現有技術的缺點，根據物理力學理論基礎，聯絡現場技術的分外性，提出了對布滿容器內兩介質分界面測量的新思路。即通過差壓變送器對容器內界面上下固定兩點間壓差的測量，再運用如今控制系統（DCS或PLC等）的可編程技術，計算出容器內分界面的詳細方位。根據力學有所不相同我們知道：界面上下介質密度的不相同，假定分界面上下介質在固定區間內所占份額不相同，區間內的壓差值則不相同，且存在一定的數學聯絡。通過推理和不斷實習，我們完畢了對存在于容器內的兩種介質密度差異小、介電常數相差小、腐蝕性強、測量精度懇求高、技術介質特性雜亂的分界面測量。

　　3.為完畢上述目的，選用如下技術方案：

　　差壓變送器的選用及設備調試

　　差壓變送器的此設備中的作用是：在出產進程中檢測出容器正、負取壓口間的壓差值。在這種分外條件下差壓變送器最好選用法蘭式智能差壓變送器，以避免其負壓帶來其它外界干擾要素。差壓變送器的設備方法為法蘭聯接，差壓變送器的量程最好設置為ρ2gH（單位為Pa）。差壓變送器的標定方法是：按原理圖在容器上設備后，在差壓變送器正負壓受力為零的條件下，通過手操器（帶HART協議功用）對其零位和量程進行設定，首要目的是搬家差壓變送器毛細管內硅油給其負壓室?guī)�來的固定壓力�?/p>

　　計算設備及完畢方法

　　根據各單位實習情況可選用集散控制系統或可編程邏輯控制器PLC搜集現場差壓變送器輸出信號（4~20mA）。運用系統的可編程功用可計算出容器內介面的詳細方位。由原理圖可得已知條件：差壓變送器測量的容器上下差壓ΔPa、差壓變送器正負壓距離離H、分界面上層介質2的密度ρ1、分界面底層介質3的密度ρ2。由原理圖不難得出如下公式：

　　ΔPa=ρ1gh1+ρ2gh2（1）

　　由原理圖可知：H=h1+h2（2）

　　由式（1）、式（2）得：

　　ΔPa=ρ1g（H-h2）+ρ2gh2=ρ1gH+gh2（ρ2-ρ1）

　　H差壓變送器正負壓距離離；

　　ρ1標明分界面上介質密度；

　　ρ2標明分界面下介質密度；

　　h1標明分界面上介質離界面高度；

　　h2標明分界面高度；

　　g為本地重力加速度常數。

　　由此可見，計算設備根據固定值H和ΔPa代入上下介質密度ρ1及ρ2計算，得出分界面高度h2。

　　此外，當被測介質具有較強腐蝕性時，在差壓變送器應選用相對應的防腐雙法蘭差壓變送器。就可以有用地處理該設備的抗腐蝕疑問。對于測量懇求凹凸用戶可悠閑選用不相同層次的差壓變送器。

　　效果：本方案測量原理簡略、計算速度快、易于完畢且對高度、體積和/或分量數據均可進行監控，可以根據技術懇求對容器內的兩種液體介質進行便當?shù)谋O(jiān)控，然后對容器內的界面、液位進行有用的控制。

　　在了解差壓變送器的作業原理，才能讓咱們更便利、快速的找出要素。差壓變送器用于避免管道中的介質直接進入差壓變送器里，感壓膜片與差壓變送器之間靠注滿流體的毛細管聯接起來。它用于丈量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mADC信號輸出。
