渦輪流量計該如何正確的安裝測量以及管道振動解決方案

　　隨著社會的發展，工業生產對能源的需求越來越大，能源短缺的現實逐步顯現，人們對能源管理和控制意識進一步加強，能源計量的準確性將會愈來愈重要。

　　通過分析影響渦街流量計在氣體測量準確度的幾點原因，并加以改善，從而有效提高測量數據的準確性。保障工藝操作控制、加強效益核算管理，為企業經營管理決策提供更加可靠的依據。

　　渦街流量計屬于流體振動型流量計，除壓電晶體檢測式渦街流量計，其它渦街流量計對機械振動特別敏感。由于渦街流量計輸出脈沖與流速成正比、檢測渦街的升力與流速平方和被測流體的密度成正比，所以在小流量時，渦街流量傳感器信號頻率低且幅值小，受到低頻的管道振動干擾影響嚴重，輸出脈沖誤差大；隨著流量的增大，渦街流量傳感器信號頻率變大且幅值增強，受到低頻的管道振動干擾影響減弱，輸出脈沖也隨之誤差變小。

　　當渦街流量計安裝位置出現管道振動時可以采取以下方法：

　　1.1增設管道固定支架，限制管道振幅；

　　1.2調整儀表電路的設定狀態，力求排除振動影響；

　　1.3如以上無法實現時可根據渦街流量計對不同方向的抗振能力的不同，在安裝管線上的流量計方向用X-Y-Z三維坐標表示，X是管道中心線方向，即流量計進出口的方向；Z是流量計柱體軸向；Y是與管道中心線垂直同時與流量計柱體軸向垂直的方向，也是渦街流量計橫向力作用的方向。流量計Z方向的抗振能力最強而Y方向最差。觀察或測量管道的主要振動方向，旋轉流量計，直到Z軸與此主振方向重合，把儀表固定在該方向上。盡可能減小管道振動對流量計測量的影響。

　　2.脈沖干擾

　　渦街流量計如果附近存在與其測量脈沖信號重疊的變頻器、電機等設備時，易發生外界干擾信號覆蓋或疊加被測信號，致使流量計無法進行準確計量。這時應做好流量計接地和屏蔽保護。也可對影響信號的噪聲源進行控制，如對變頻器、電機電纜加裝金屬套管進行屏蔽；遠離噪聲源安裝流量計；在流量計與噪聲源之間加裝T形管、90?彎頭、多孔消音器等管件可以在一定程度上降低噪聲的影響。

　　3.測量介質

　　渦街流量計主要對單相流體進行測量，當出現兩相流時測量結果將有明顯的偏差。如測量過熱蒸汽時，如果管道保溫不好或流動阻力損失太大，將造成過熱蒸汽溫度快速下降而使蒸汽由過熱變?yōu)轱柡�，出現凝結水。而凝結水的密度遠遠大于蒸汽密度，因而，蒸汽凝結導致渦街流量計測量蒸汽流量明顯變小。我們應對易于液化氣體介質進行加壓或保溫措施，并實時監控介質溫度與壓力，防止氣液兩相流出現。

　　4.流體狀況

　　流量計正常工作流體條件：①具有充分發展的湍流速度分布、無旋渦、速度軸對稱分布；②充滿圓管的單相流體；③定常流。④牛頓流體

　　流量計在使用中偏離這些條件將產生附加誤差，在現場流體流動特性中的具有充分發展的湍流速度分布、無旋渦、速度軸對稱分布及定常流常是難以滿足的，它們將造成測量誤差的增大，有時增大多少難以定量確定，因此在現場使用中必須密切注意流動特性的情況。

　　影響準確流體原因：流速分布畸變及旋轉流：流速分布畸變及旋轉流對流量計特性的影響因工作原理而異，有的很嚴重，有的無甚影響，一般來說，推理式流量計（差壓、渦輪、渦街、超聲、電磁等）都要受影響，而容積式流量計不受或基本不受影響。

　　非定常流：在現場使用中非定常流并不少見，非定常流可分為二大類：周期性脈動和隨機性波動。在發動機、泵、風機等出口的流動可見周期脈動，而管道中的流動受阻流件及管道系統的干擾一般都存在隨機性波動。至今還沒有明確規定流量所需要的定常流條件的定量指標。在流量測量標準中只是含糊地規定：管道內的流量應該不隨時間而變化，或?qū)嶋H上只隨時間有微小和緩慢的變化。滿足流量檢測件上下游直管段所需要的作業空間、加裝多孔導流裝置和保證安裝管線與流量計管徑中心線對齊，且無凸出物（如安裝的墊片）突入測量管道，可以有效避免非定常流的出現。

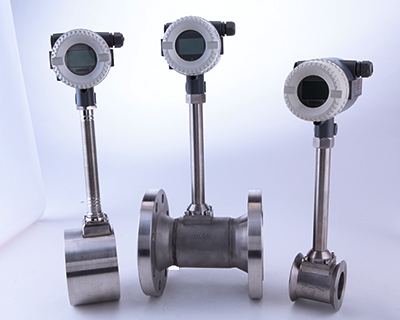

　　渦街流量計，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。
