外夾式超聲波流量計中安裝維護很關鍵

　　外夾式超聲波流量計是一種常用的流量?jī)x表產品類型，采用了現今的多脈沖技術、信號數字化處理技術及糾錯技術測量數據可以更加精準。測量圓管內液體流量的儀表。它采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量?jī)x表更能適應工業現場的環境，計量更方便、經濟、準確。產品達到國內外先進水平，可廣泛應用于石油、化工、冶金、電力、給排水等領域。

　　超聲波流量計是非接觸式流量計，工作原理：超聲波在流體中傳播時其傳播速度要受到流體流速的影響，通過測量超聲波在流體中傳播速度可以檢測出流體的流速而換算出流量來。以使用最廣泛的時差法超聲波流量計為例，當超聲波在流體中傳播時順流方向超聲波的傳播速度會增大、逆流方向則減小，即同一傳播距離就有不同的傳播時間，再利用傳播速度之差與被測流體流速之關系求取流速而換算出流量。即當超聲波束在管道內水介質流動方向上的“上游傳感器”與“下流傳感器”之間傳播時，水的流動會使超聲波束的傳播時間相對于靜態傳播產生一個微小變化，并且這個傳播時間的變化與水的流速成正比測量原理。

　　其關系的理論表達式如下式：V＝MD/sin2θ×△T/TupTdown

　　其中，M—為超聲波束在水中的直線傳播次數

　　θ—為超聲波束與水流動方向的夾角

　　Tup—為超聲波束在正方向上的傳播時間（由上游傳感器到下游傳感器間的傳播時間）

　　Tdown—為超聲波束在逆方向上的傳播時間（由下游傳感器到上游傳感器間的傳播時間）

　　△T＝Tup－Tdown

　　外夾式超聲波流量計具有準確、穩定、操作簡便等特點在市場上廣受好評。多用于大管道流量的測量，使用方便，只需將傳感器按規定方式夾在管道上就可以測量，無需破管道，而且測量精度比較準確。采用IP68防護的傳感器探頭使用壽命更長，5-6年內不用更換可穩定工作。

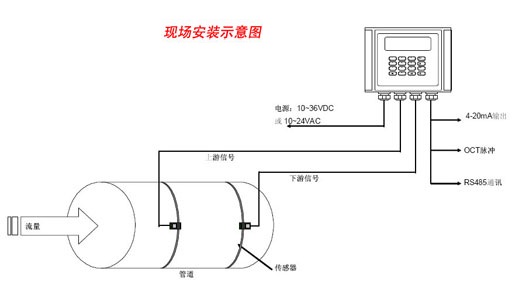

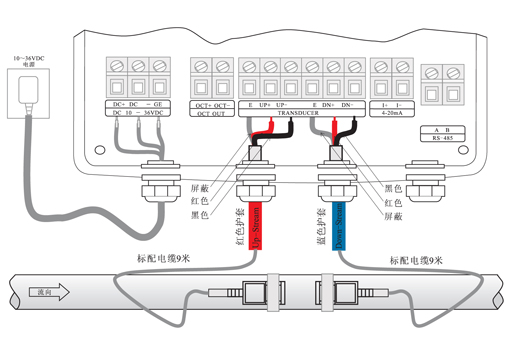

　　外夾式超聲流量計，對安裝人員要求高，安裝的水平直接影響測量精度，日后維護工作多，長時間運行后，耦合劑失效，或傳感器位置改變都會影響測量，需定期維護。選擇安裝管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：

　　1、選擇管材應均勻致密，易于超聲波傳輸?shù)墓芏危?/p>

　　2、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器；

　　3、安裝點上游距水泵應有30D距離

　　4、要有足夠長的直管段，安裝點上游直管段必須要大于10D（注：D=直徑），下游要大于5D；

　　5、流體應充滿管道；

　　6、管道周圍要有足夠的空間便于現場人員操作。

　　超聲波流量計在安裝之前應了解現場情況：

　　1．安裝傳感器處距主機距離為多少；

　　2．管道材質、管壁厚度及管徑；

　　3．管道年限；

　　4．流體類型、是否含有雜質、氣泡以及是否滿管；

　　5．流體溫度；(插入式傳感器管道壓力)

　　6．安裝現場是否有干擾源（如變頻、高電壓電纜場等）；

　　7．主機安放處四季溫度；

　　8．使用的電源電壓是否穩定；

　　9．是否需要遠傳信號及種類；

　　根據以上提供的現場情況，廠家可針對現場情況進行配置，必要情況下也可特制機型。

　　選擇安裝位置：管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：

　　1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器；

　　2、選擇管材應均勻致密，易于超聲波傳輸?shù)墓芏危?/p>

　　3、要有足夠長的直管段，安裝點上游直管段必須要大于10D（注：D=直徑），下游要大于5D；

　　4、安裝點上游距水泵應有30D距離；

　　5、流體應充滿管道；

　　6、管道周圍要有足夠的空間便于現場人員操

　　外夾式智能超聲波流量計維護與保養問題的解決：

　　1、超聲波流量計探頭使用一段時間，會出現不定期的報警。尤其是輸送介質雜質較多時，這種問題會較常見。解決辦法：定期清理探頭(建議一年清理一次)。

　　2、超聲波流量計輸送介質含有水等液體雜質時，流量計引壓管容易產生積液，氣溫較低時會出現引壓管凍堵現象，尤其在北方地區冬季較常見。解決辦法：對引壓管進行吹掃或加電伴熱

　　3、超聲波流量計對管道的要求非常嚴格不能有異響否則會影響測量誤差很大

　　超聲波在傳播過程中，由于受介質和介質中雜質的阻礙或吸收，其強度會產生衰減。不論是超聲波流量計還是超聲波物位計，對所接受的聲波強度都有一定要求，所以都要對各種衰減進行抑制。

　　4、瞬時流量波動大?

　　信號強度大,本身測量流體波動大.

　　解決方法:調整好探頭位置,提高信號強度,保證信號強度穩定,如本身流體波動大,則位置不好,重新選點,確保前10D后5D的工況要求.

　　5、外夾式超聲波流量計信號低?

　　這個取決于儀表本身的技術含量,經過現場大量的測試實例證明,像管道時間長,結垢嚴重,管徑大的問題,精川TUF-2000系列較其他外夾式超聲波流量計,出信號非�？�,而且信號很穩定。.

　　解決方法:對于管徑大、結垢嚴重、建議選用品質好的外夾式超聲波流量計，探頭安裝處管道要打磨干凈,用耦合劑或耦合片排除探頭與工件表面之間的空氣，使超聲波能有效地傳入管道內，保證探測面上有足夠的聲強透射率.

　　6、測量介質中偶爾有氣泡產生,用時差法的超聲波流量計是否有影響?

　　外夾式超聲波流量計有雙模式,當有氣泡時,可以自動轉入多普勒模式去測量,當氣泡消失時,會自動轉入時差法測量.

　　7、儀表在現場強干擾下無法使用?

　　現場有變頻器或高電壓電纜場強電磁干擾

　　建議：遠離變頻器或高電壓電纜場強電磁干擾

　　8、目前市場上外夾式的超聲波流量計管徑小能測到多少?溫度高多少?

　　解答：現在全世界只有精川TUF-2000系列小管徑能測到6mm,溫度能測到550℃，像測熔鹽和導熱油這類工況，這是其他品牌流量計無法做到的。

　　9、怎樣選擇一款合適的超聲波流量計?

　　解答：管道材質、管壁厚度及管徑;流體類型、是否含有雜質、氣泡以及是否滿管;流體溫度，流量計類型，是便攜的還是固定在線的。

　　外夾式超聲波流量計只能測量液體，如自來水、污水、海水、純水、中水等比較潔凈的液體，流量計基于微處理技術，大多采用集成電路及低電壓寬脈沖發射技術而設計的。在測量技術上，為取得更高的分辨率和更大的測量范圍，多使用0.1ns超高分辨率時間測量線路。它專門用于液體介質測量特別是水的測量。其顯著特點是：精度等級為±1.0%，可在不停產狀態下帶壓安裝，主機既可安裝于值控室還可輸出電流、脈沖等標準信號并可利用RS232或RS485接口通訊進行計量數據遠程傳送，另外該流量計具有高可靠性、低功耗、抗干擾、安裝維護方便之優點。
