渦街流量計測量中的誤差安裝事項

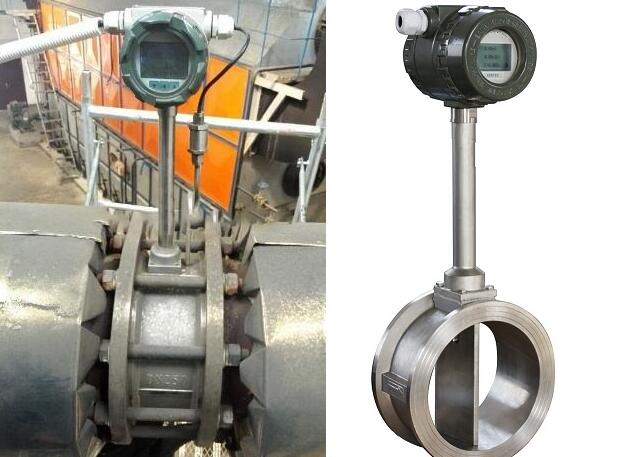

　　在工業生產過程中對于蒸汽流量的測量有多種類型的儀表可以選擇,其中渦街流量計就是較為常見的一種,它通常被用作計量蒸汽的流量。渦街流量計普遍用在工況中測量液體、氣體流量常用工具,是屬于最新型的一類流量計,但其發展迅速,目前己成為通用的一類流量計。

　　下面以渦街流量計為例,美安特儀表多年實踐經驗，介紹渦街流量計及配套儀表在安裝和使用中最常出現的問題以及解決辦法。

　　1、現場安裝中最容易出現的問題：渦街流量計上、下游直管段的長度不夠引入誤差,渦街流量計安裝對直管段的要求是非常嚴格的,國內外各個廠冢的技術資料對渦街流量計上、下游亙管段都有明確要求,然而很多現場不能滿足所需直管段長度的要求,例如管徑較大的管道等,從而給渦街流量計的測量帶來了很大的附加誤差。

　　針對上述情兄,可采用在渦街流量計上游加裝流動調整器的辦法,來消除上游阻流件產生的渦街和流速分布畸變的影響。單板式流動調整器的旋渦消除能力和速度分布恢復能力較強,壓力損失較小,其孔徑是固定的,因而備受制造廠和用戶的青睞。

　　2、壓力補償儀表安裝不規范引入誤差

　　在壓力變送的安裝現場,為了維修方便,壓力變送器安裝地點與取壓點往往不在同一高度,這樣,引壓管中的冷凝水就會對壓力測量帶來影啊。

　　街流量計的壓力變送引壓管中冷凝水液柱高度對壓力測量的影響通�？梢杂靡韵聝煞N方法校準。

　　(1)在壓力變送器中進行校準。這種方法的實質是對壓力變送器的零點進行遷移。一般的壓力變送器都帶HART協議,可采用手持終端將測量范圍進行調整,從而達到消除液柱高度差帶來的影響。然而,對于非智能的或不帶HART協議的壓力變送器上述辦法很難實現;相比之下,在二次儀表中作校準成為一種很受歡迎的方法。

　　(2)在流量顯示儀表中進行校準。這里說的二次儀表不僅包括普通二次儀表也包括流量演算器、DCS等,可采用在二次儀表中對壓力的量程進行遷移以達到目的。

　　3現場工礦條件不理想引入的誤差

　　渦街流量計一個最大的局限性就是對管道機械振動較敏感,不宣用于強振動場所,容易受周圍環境干擾的影響。往往很多安裝人員忽視了這一點,安裝在風機、空壓機等動力設備旁邊,這些設備運行時都有不同程度的振動,這些振動都有可能讓渦街流量計有額外的輸出。工頻干擾也是一個不容忽視的問題,如變頻的干擾。

　　針對上述情況可采用減振措施,可在傳感器上、下游,分別設置防振管支架并加裝防振墊,如果還不能達到效果,可采取:

　　(1)現場進行檢查;檢查一次儀表和二次儀表有沒有按規定屏蔽和按規定接地。

　　(2)如果接地和屏蔽都已做到,還是有小流量,可采用調整一次儀表的觸發電平(TLA),將幅值小的干擾進行過濾。如果小流量處于某一恒定值左右,可采用在二次儀表中進行適當?shù)男⌒盘柷谐�，從而消除干擾帶來的誤差。

　　以上僅是最容易忽略但對日常測量影響較大的幾個誤差來源及解決辦法,然而蒸汽渦街流量計測量誤差的來源包括很多因素。希望有關人員無論在儀表的安裝還是日常的維護使用中都能重視起來,從而為企業能源計量、貿易結算等提供準確可靠的數據。
