全釋渦輪流量計，讓產品知識變得簡單易懂

　　渦輪流量計是常用的流量測量儀器，同時具有測量精準、操作簡便、性能穩定、使用壽命長等有優點。

　　渦輪流量計是作為一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。

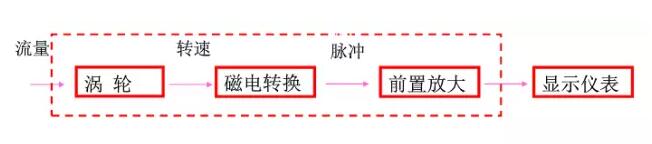

　　渦輪流量計主要有兩部分組成：

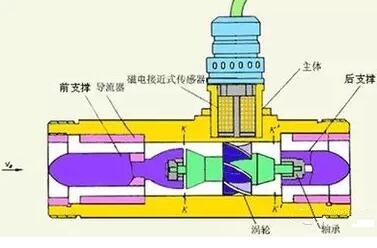

　　渦輪流量計的結構：

　　渦輪是用高導磁系數的不銹鋼材料制成，葉輪芯上裝有螺旋形葉片，流體作用于葉片上使之旋轉。

　　導流器用以穩定流體的流向和支撐葉輪。通常選用不導磁不銹鋼或硬鋁材料制作。

　　磁電感應轉換器由線圈和磁鐵組成，用以將葉輪的轉速轉換成相應的電信號。

　　渦輪流量計的外殼由非導磁不銹鋼制成，用以固定和保護內部零件，并與流體管道連接。

　　前置放大器用以放大磁電感應轉換器輸出的微弱電信號，進行遠距離傳送。

　　工作分解式詳述原理：

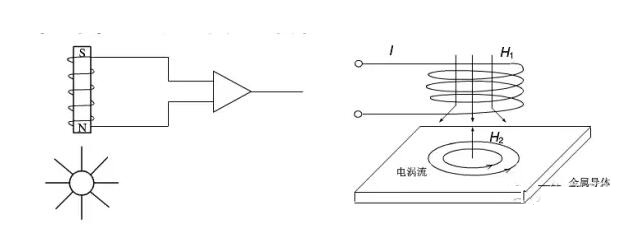

　　信號放大器的工作原理

　　切割磁力線在葉片上產生感應電勢，耦合到線圈上產生信號，經放大后輸出。

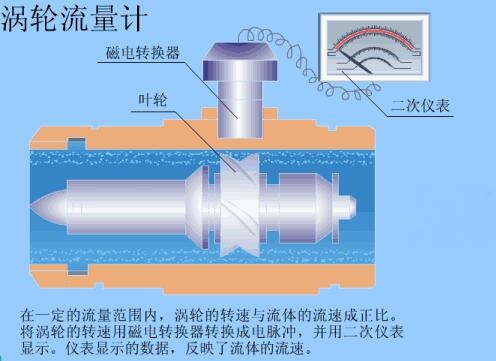

　　渦輪流量計工作原理

　　流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度,流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定。

　　在一定的條件下,轉速與流速成正比,由于葉片有導磁性,它處于信號檢測器,由永久磁鋼和線圈組成,的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號。

　　此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表,顯示出流體的瞬時流量或總量。

　　渦輪流量計優點：

　　1.精度高:液體0.15%~0.5%,氣體1%~1.5%

　　2.重復性好:0.05%~0.2%;

　　3.量程比寬:10~50:1;

　　4.脈沖信號輸出,抗干擾能力強;

　　5.耐壓高、壓力損失小、反應速度快;

　　渦輪流量計安裝：

　　除特殊設計渦輪流量傳感器應水平安裝;

　　渦輪上游和下游直管段長度應分別大于10D和5D;

　　流體流動方向應和傳感器上的箭頭指向一致;

　　在傳感器上游安裝過濾器避免流體中雜質的影響;

　　測量易氣化液體,應安裝消氣器;

　　流體不能完全充滿管路時,應安裝背壓管;

　　調節閥、溫度計、壓力計等應安裝在渦輪下游;

　　為檢修方便、應設置旁路管道。

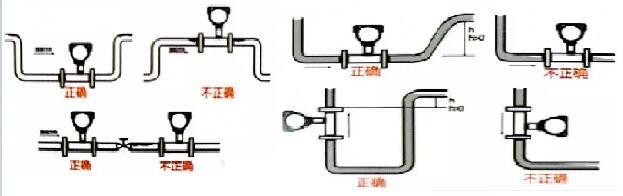

　　安裝條件及位置

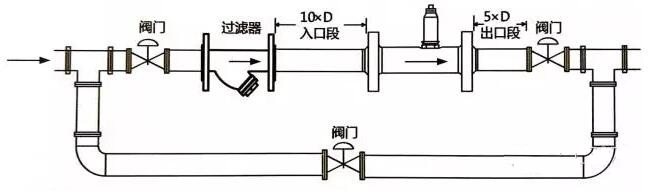

　　安裝管路系統

　　渦輪流量計的維護：

　　定期拆洗，并檢查各部件；

　　1.注意軸和軸承磨損情況，并及時更換磨損了的軸和軸承；

　　2.注意每運行一年，應進行全面檢查、檢定儀表系數。

　　3.傳感器拆下不用時，應在清洗后兩端加保護套、妥善保存。
