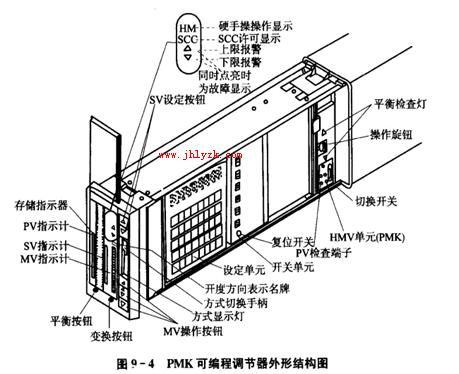

PMK可編程控制器的特點,軟件結構以及硬件結構圖

    差壓變送器報道：PMK是日本富1電機公司FC系列的一塊核心儀表，與其他可編程調節器相比具有如下特點.
    (1)面板指示采用等離子體和發光二極管顯示，顯示精度高、無機械可動部分。
    (2)采用空欄式編程語言，用戶無需軟件知識，只要通過側面板上設定單元的鍵操作即可完成編程的全部工作。
    (3)用戶程序采用“在線”編制方式，即調節器本身帶有編程器，用戶可任意編程、變更控制回路參數。
    (4)采用不揮發性永久存儲器，不但停電時不丟失數據，而且改編程序時也不用擦除器擦除，便于現場改編程序。
    (5)備有軟手操和硬手操部件。當微處理器發生故障時，可切換到軟手操或硬手操部件進行操作，硬手操器可脫開調節器本體獨立工作。
    (6)油壓變送器有自診斷功能.調節器在每個控制周期內都進行一次自診斷.并能顯示故障狀態標志，且能保持輸出.
    (7)輸人輸出模擬最和數字量的點數多。最多可輸人7個模擬量信號,10個數字量信號;輸出5個模擬量信號、16個數字量信號。
2. PMK可編程調節器的軟件結構
    PMK具有信號的輸人、輸出功能及各種控制運算功能。每個功能都制成一個子程序，稱為模塊.PMK有三類模塊，共108個。分別是:
    (1)輸人模塊:共有39個，包括5個外部輸人模塊、25個內部產生信號用模塊、9個沒定義的空白模塊。主要用來向控制運算模塊發送外部輸人信號和儀表內部產生的信號，如模擬輸人信號、數字輸人信號、常數;I次控制塊、2次控制塊輸人方式及報等信息。故障信息和區間信號等，以便控制運算模塊實行運算處理。
    (2)控制運算模塊:共64個，其中包括49個運算模塊，15個控制模塊。其中運算模塊主要用來實現十、一、x、+四則運算，各種邏輯運算，輸人信號補償運算等等.而控制模塊中有11個是一次控制模塊(可以實現I次PID控制、比率運算或程序設定);另外4個是二次模塊(可實現2次回路的PII)控制，是實現控制的最基本模塊)。
    (3)輸出模塊:共有5個，高溫壓力變送器的功能是把控制運算模塊處理后的數據或輸人模塊的數據直接輸出到外部.
