圖文分析ST3000差壓變送器詳細工作原理

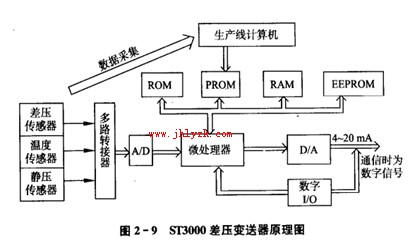

    ST3000差壓變送器工作原理如圖2一9所示。在受壓部分，被測差壓通過隔離膜片由填充液傳遞到復合傳感器，使傳感器的阻值發生變化，這一變化由不平衡電橋檢測，經A/D轉換送人變送部分.與此同時，復合傳感器上的兩種輔助傳感器(溫度傳感器和靜壓傳感器)檢測出環境溫度和靜壓參數.也經A/D轉換送人變送部分.共種數字信號經微處理器運算處理后得到一個與輸人差壓對應的4-20 mA直流電流或數字信號.作為變送器的輸出。

    圖2一9 PROM中存有每臺變送器的差壓、溢度和靜壓特性參數，存有變送器的輸人輸出特性、機種型號和測量范圍等。微處理器利用PROM中的信息，可使變送部分產生梢度高、溫度特性和靜壓特性好的輸出，使變送器實現溫度、靜壓補償，提高了測量精度，拓寬了一量程范圍。一
    RAM用來存儲由現場通信器SFC設定的差壓變送器各個參數，如編號、測量范圍、線性/平方根輸出的選定、零點和量程校準、阻尼時間常數等。
    EEPROM作為后備存儲器。它在儀表工作時存儲著與RAM中同樣的數據。當儀表因故停電后恢復供電時，EEPROM中的數據會自動傳遞到RAM.因此該變送器不需要后備電池。
    半導體復合傳感器是一種在單個芯片上形成差壓測量、溫度測量和靜壓測量三種敏感元件的復合型傳感器.它采用近于理想彈性體的單晶硅，故性能穩定，重現性好。
.組態(設定)
    由現場通信器對變送器進行組態，輸人變送器編號、輸出形式、阻尼時間常數、差壓變送器(壓力)單位、測量范圍等。
