差壓式流量計量測量原理圖文說明

    如果在封閉電磁流量計管道內放一個流通面積小于管道截面積的阻流件，當流體繞行限流件時就會形成流態上的局部收縮(阻流件也稱節流件)，在收縮處流速增加、靜壓力下降、限流件前后壓力發生變化形成一定壓差。
    流體通過阻流件區時發生流速、靜壓力和流態變化，而這種變化將隨流址的大小而不同，或者說，流量可用壓差大小來表征，因此在特征尺寸、形狀、測壓位置及節流件前后直管段、流體流態一定時，流量9.和節流件前后壓差A(yù)P之間存在一定的函數關系。

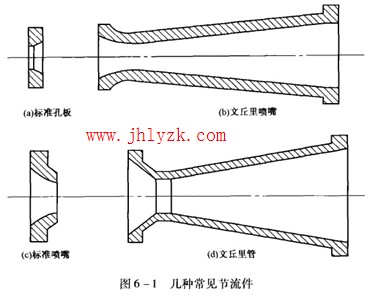

    目前常見的節流件有標準孔板、標準噴嘴、文丘里管和文丘里噴嘴等，見圖6一1

一、孔板流量計測量原理

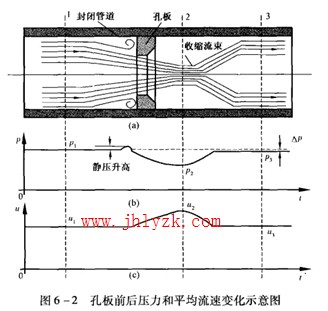

    從圖6一2(a)中可看出，流體在標準孔板前已開始收縮，當通過孔板后某一點收縮至最小流束截面，此時平均流速達到最大位。然后流束逐漸擴大到充滿整個封閉管，流體流速漸而恢復到孔板前來液速度。由于封閉管道內壁與孔板垂直角的回?fù)踝饔�，流體將產生局部渦流，并使此處對內管壁的靜壓有所升高，見圖6一2(b)。靜壓上升的大小與渦流發生數有關，或者說，與流速有關。流體通過孔板后，靜壓迅速降低直至流體收縮到最小流束截面，此后逐漸回升到比孔板前略低的壓力繼續流動。數值A(chǔ)P是節流件特有的不可恢復壓力差。我們知道流體具有的總機械能是守恒的，即不論流體在封閉管道中如何改變流態，任意兩點處的機械能總量是相等的。不可恢復壓力差卻這部分能址將變成熱址散容在流體中。為了減少這部分損失，人們采用噴嘴、文丘里管等節流件，盡s'it降低局部渦流發生數，以達到減少壓損的目的。
