鍋爐水循環工作原理圖文說明

    水循環對液位變送器安全運行其有很重要的意義.鍋爐金屬受熱面在高溫條件下工作，如果沒有連續不斷流動的汽水棍合物冷卻，則管壁溫度會很快升高，當溫度超過了管子金屬的耐溫極限時.管壁就可能發生鼓包、裂紋甚至爆管。
    一、鍋滬水循環的原理二

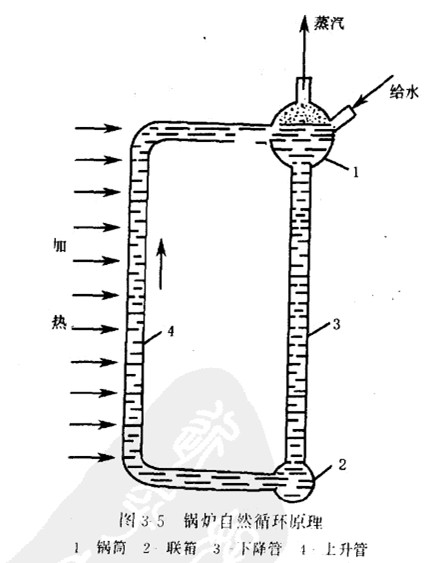

    鍋爐水循環示意圖見圖3-5.在上鍋筒和下聯箱之間聯接兩根豎立的管子，使鍋簡、管子、聯箱組成循環系統。將水注入上鍋筒，使循環系統的水位達到上鍋簡的中心點。循環系統的左邊為加熱立管(示意水冷壁管)，循環系統的右邊為不加熱立管(示意下降管)。經過一段時間加熱后，左邊管內的水溫開始升高，最后達到沸騰狀態，形成汽水混合物，向上流動。右邊管子的水則向下流動.通過下聯箱流入左立管。
液位變送器研究發現，只要左立管不停加熱.汽水沒合物就不斷向上流動.所以此管稱為上升管;而右管內的水也就不斷向下流動.稱為下降竹。這洋.鍋筒、下降竹、下集箱及上升管便組成r一個回路。水在回路里連續不斷地循環，這個過程稱為水循環，形成水循環的原因是由F-左立管內的水加熱變成汽水混合物，密度變小r.比重變小廠;而右立管內的水是冷的。密度較大.比重也較大，這徉.兩管之間產生r密度差，即比重差，水就從{4;立針向左立管連續不斷地流動。這仲依靠水的比重差而發生的循環流功.稱為自然循環，
